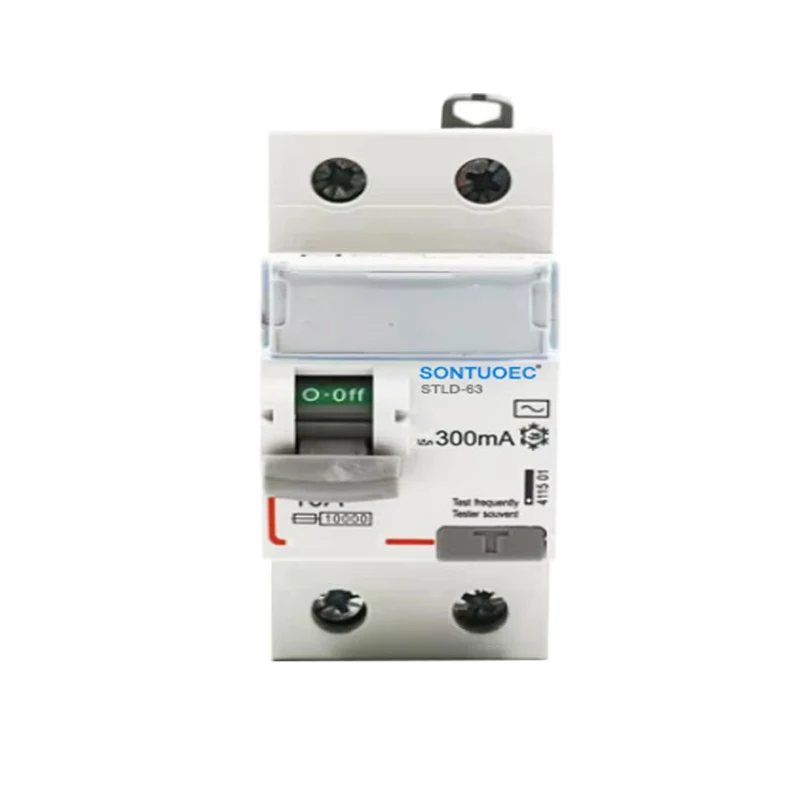

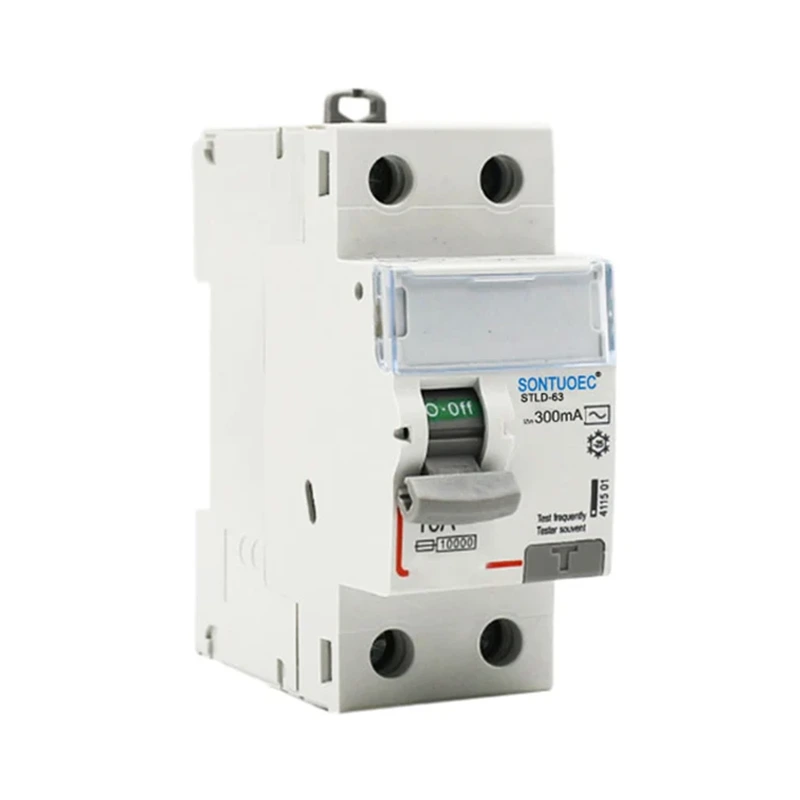

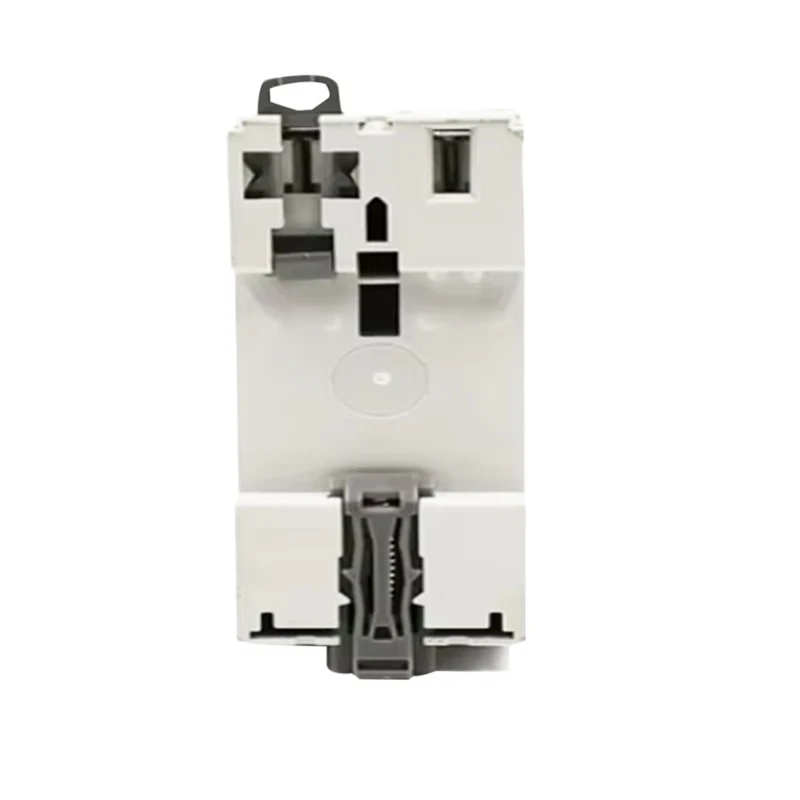

2p 63A / 30MA RCD AC Type

It bestjoeringsprinsipe fan 'e 2P 63A / 30MA RCD AC-type is basearre op' e oerbleaune transformator. Doe't in unbalansearre hjoeddeistich (I.E. Lekkage) komt yn in elektryske systeem, detekteart de oerbliuwende transformator dizze unbalansearre hjoeddeistige en genereart in magnetyske fluxrementaal mei de lekkage. Dizze magnetyske flux trigget de ynterne rydbewiis fan it RCD, wêrtroch't de RCD de RCD de stroomfoarsjenning snijde.

Stjoer Inquiry

produkt Omskriuwing

Model:	Elektro-magnetysk type; Elektroanysk type
STANDERT	IEC 61008-1
Residuele hjoeddeistige skaaimerken:	En, en
Pole nr.:	2p, 4p
Rated Aktueel:	16a, 25a, 32a, 40a, 63a;
Rated Voltage:	230 / 400V AC
Rated frekwinsje:	50 / 60HZ
Rated restuur dy't hjoeddeistige hjoeddeistich bin:	10MA, 30MA, 100ma, 300ma, 500ma
Rated rest mei de hjoeddeiske hjoeddeiske net oan:	≤0.5iδn
Beoardiele betingsten koarte-circuit hjoeddeistige inc:	6000a
Beoardiele betingsten residuele koarte-circuit Aktueel IδC:	6000a
Tripping Duration:	Instantane Tripping≤0.1sec
Residueel tripping aktueel berik:	0.5iδn ~ δN
Electro-meganyske úthâldingsfermogen:	4000 syklusen
Befestigje Tarque:	2.0nm
Ferbiningterminal:	Skroef terminal pilarterminal mei klem
Ynstallaasje:	35mm din spoarmontage

Basis konsept

 2p: Jout oan dat dizze RCD (oerbliuwend apparaat) in bipolêre switch is, I.E., it kin tagelyk de ôfbylde fan twa rigels kontrolearje. Dit ûntwerp wurdt normaal brûkt wêr't beide faze as nul rigels om te soargjen binne om te soargjen dat it circuit folslein kin wurde ôfsnien yn it gefal fan in lekkens of fout, foarkomme dat de elektrukten as elektryske brannen foarkomme.

 63a: Jout oan dat de RCD wurdt beoardiele op 63 amps. De beoardielde hjoeddeistige is de maksimale hjoeddeistige wearde dat de RCD kontinu kin drage sûnder te feroarsaakjen of skea. Yn praktyske applikaasjes moatte de passende beoardiele hjoeddeistich wurde selektearre neffens de lading fan it elektryske systeem.

 30ma: Jout oan dat de lekkage aksje hjoeddeistich fan dizze RCD is 30 Ma. De lekkage Action Aktueel is de minimale hjoeddeistige wearde wêrop de RCD Lekkage-aktueel en trigger in aksje detekteart. As it lekkage yn it elektryske systeem dizze wearde is grutter dan sil de RCD de macht oanbod ôfsnije om persoanlike feiligens te beskermjen en ûngemakken te beskermjen, lykas elektryske brannen.

 RCD: Residueel hjoeddeistige apparaat is in elektryske feiligensapparaat brûkt om residuele hjoeddeistige te detektearjen (I.E. Lekkage) yn in elektryske systeem en snijde de macht oanbod ôf. It wurdt breed brûkt yn ferskate elektryske systemen om wiidweidige beskerming te leverjen foar elektryske apparatuer en personiel.

 Ac-type: Jout oan dat dizze RCD geskikt is foar ôfwikseljende hjoeddeistige (AC) systemen. Afalierende hjoeddeistige (AC) is in gewoane manier om elektrisiteit te ferstjoeren en wurdt karakterisearre troch periodike feroaringen yn 'e rjochting fan' e spanning en hjoed yn ferliking mei direkte aktueel (DC). Dêrom soe it geskikte model moatte wurde keazen as it passend model wurde keazen wurden op basis fan it type elektryske systeem (AC of DC).

1.Privide-beskerming tsjin Ierde Fault / Leading Aktueel en funksje fan Isolaasje

2.High CHORT-Circuit Aktuele with Capacity

3.Applicable foar terminal- en pin / foarke-type Busbar-ferbining

4. Utskeakele mei fingerbeskermde ferbiningsterminals

5.Aautomaticy ûntwikkelje it sirkwy as de ierde Fault / Leading Aktueel foarkomt en de beoardielde gefoelichheid is

6.iending fan macht oanbod en rigelspanning, en frij fan eksterne ynterferinsje, spanning fluktuaasje. ------------- BIG SIZE CONPROONY BEPROEPT WURD (35MM CONBLEK KABEL)

2P 63A/30mA RCD AC Type
