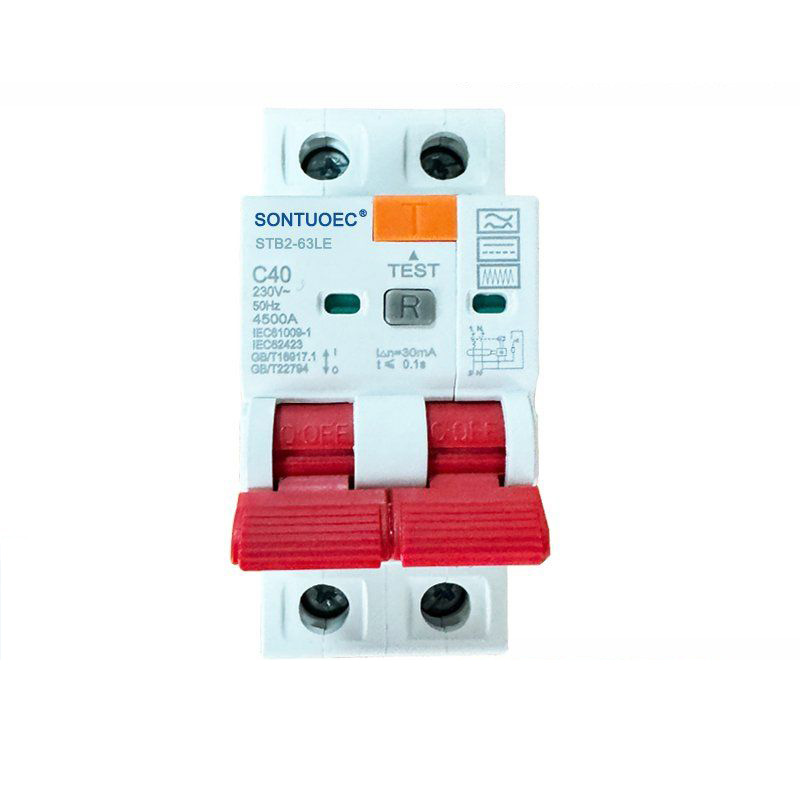

2p RCBO B Type

2P RCBO B-type is in twa oerbliuwende circult-breaker mei oerskotbeskerming (residuele hjoeddeistige befeiliging fan 'e brân (L1) en de nulline (en 4P (L1, L2 (N) tagelyk (n) en de nulline (n). In type "ferwiist normaal nei in spesifyk type as spesifikaasje fan 'e circuit-breaker, dy't de bestjoerings-skaaimerken kin omfetsje, hjoeddeistige, beoardiele spanning en oare parameters fan' e ynbrekkende ynbrekker.

Model:STB2-63LE

Stjoer Inquiry

produkt Omskriuwing

	Standert	Ienheid	IEC / EN 61009-1 en IEC / EN62423
Elektrysk Funksjes	Wize		Elektroanysk type
	Typ (welle foarm fan 'e ierde Lekkage Sensed)		B
	Thermo-magnetyske frijlitting karakteristyk		B, C, D
	Beoardiele hjoeddeistige ln	A	6,10,16,20,25,32,40; 63.80a
	Poalen	P	1p + n, 3p + n
	Beoardiele spanning ue	V	AC 230, 400
	Beoardiele gefoelichheid, ik bin △ n	A	0.01, 0,03, 0.1, 0.3, 0,5
	Beoardiele residueel meitsjen en brekke kapasiteit l △ m	A	500
	Beoardiele koarte-circuit kapasiteit ICN	A	6000
	Brekke tiid ûnder i △ n	S	≤0.1
	Beoardiele frekwinsje	Hz	50/60
	Beoardiele ympulsewithstand Voltage (1,2 / 50) UIMP	V	4000
	Dielektryske testspanning by ind.Freq foar 1min	KV	2
	Isolaasje spanning ui	V	250
	Fersmoargread		2
Meganysk Funksjes	Elektrysk libben		4000
	Meganysk libben		10000
	Fout hjoeddeistige yndikator		JA
	Beskerming fan graad		IP20
	Omjouwingstemperatuer (mei deistich gemiddelde≤3535ºC)	ºc	-5 ~ + 40 (spesjale applikaasje ferwize asjebleaft Temperatuerferifikaasje korreksje)
	Opslach Temperatuer	ºc	-25 ~ + 70
Ynstallaasje	Terminalferbining type		Busbalk kabel- / Pin-type / U-Type busbaris
	Terminalgrutte top / boaiem foar kabel	mm2	25
	Terminalgrutte top / boaiem foar kabel	TWG	18-5
	Terminalgrutte top / boaiem foar busbaris	mm2	25
	Terminalgrutte top / boaiem foar busbaris	TWG	18-3
	Montearjen		Op Din Rail en 60715 (35mm) troch middels fan snelle klipapparaat
	Ferbining		Fan boppe

Haadfunksjes en parameters

Aksje-skaaimerken: 2p 4P RCBO B Type hat in resinte beskermingfunksje, doe't it restuele ferlinging) yn it stroom, de circuit sil hannelje om de circuit te besunigjen om elektryske skok ûngemakken en elektryske brânen te foarkommen.

Rated Compleat: ôfhinklik fan it spesifike model en spesifikaasjes, it beoardieljen fan hjoeddeistich fan 2P 4P RCBO B ferskille, omfettet in breed oanbod fan spesifikaasjes lykas 20A, 25A, 63A, 60A, ensafuorthinne.

Rated Voltage: De 2P 4P RCBO B-type wurdt typysk beoardiele op 240V AC foar ynlânske en kommersjele elektryske omjouwings.

Rated Frequency: De beoardielde frekwinsje fan dizze Circuit-breaker is normaal 50 / 60Hz, dy't oerienkomt mei de frekwinsje fan macht oanbod yn 'e measte lannen en regio's.

Rated Koarte Circuit-kapasiteit: de 2P 4P RCBO B-type hat in hege beoardiele koarte sirkwy, lykas 6KAKA, dy't grutte hjoeddeiske skokken is yn it gefal fan in koarte sirkwynflecht.

Lekkage Action ARTRUIS: De lekkage-aksje aktueel is, is normaal 30-minder, dy't foldocht oan 'e fereaske fan' e International Elecrotechnical Commission (IEC) en relevante National Standards, en kin persoanlik feiligens effektyf beskermje.

RCBO wurdt fral brûkt yn AC 50HZ (60HZ), beoardiele Voltage 230 / 400V, beoardiele hjoeddeistige 6a nei 40A LOW VOOLTAGE Terminal Distribúsje-systeem. RCBO is gelyk mei MCB + RCD-funksje; It wurdt brûkt foar prote foar elektryske skok en minsklike yndirekt kontaktpresjonken, beskerming fan elektryske apparatuer as it minsklik lichem oanrekke of elektryske netwurk lekt mei stipele wearde, en oer laden en koarte sirkwespresje; It kin ek in net-frekwinsjeoperator wêze yn it sirkwy, wyld brûkt yn it wenwyk en kommersjele distrikt. It folkomt mei standert fan iec61009-1.

Oanfraach en ynstallaasje

Oanfraach: 2P 4P RCBO B-type is geskikt foar de beskerming fan krêftferdielingsferdielings dy't tagelyk kontroleart of nul draaden fereasket, sokssidekens yn húslik, kommersjele, yndustriële en oare plakken.

Ynstallaasje: de circuit-breaker oannimt normaal symmetrysk din-spoaren as paniel montage, dat handich is foar rappe ynstallaasje en ferwidering yn distribúsjebakket.

Wiring: 2p 4P rcbo b type is fleksibel yn wiring en kin ferbûn wêze mei trije-faze trije-draad, trije-faze fjouwer-draad of ien-fase-sirkwy. By it wirjen, soargje derfoar dat it fjoer, nul en ierde-draden goed ferbûn binne om it risiko te foarkommen fan elektryske skok en elektryske fjoer.
