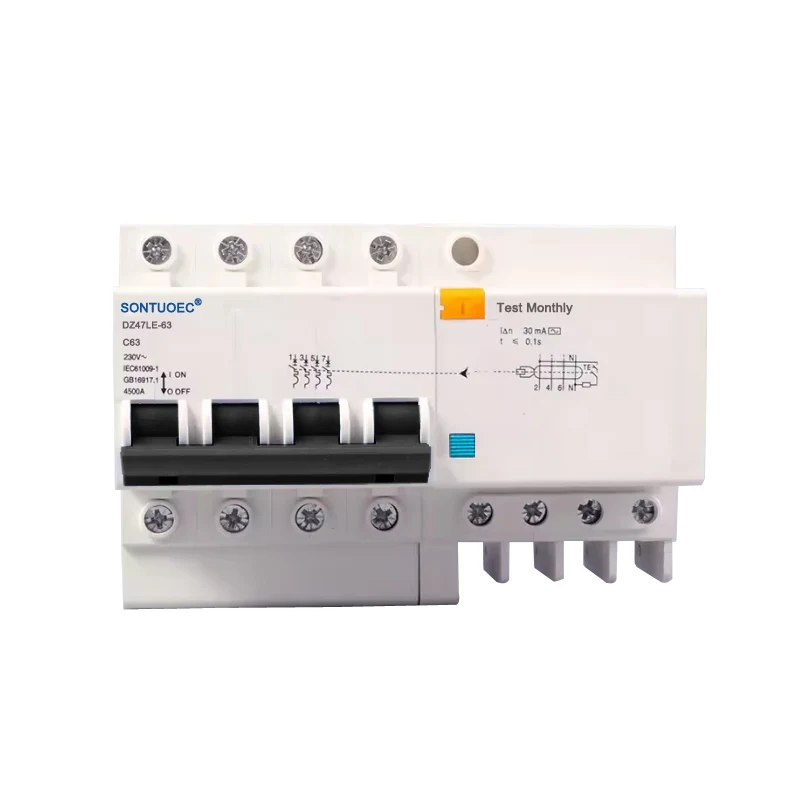

4P RCBO AC Type

De 4P RCBO AC Type is in 4-poal circuit breaker dy't reststrombeskerming en oerstreambeskermingsfunksjes kombineart, spesjaal ûntworpen foar wikselstroom (AC) circuits. It kin de stroomfoarsjenning automatysk ôfbrekke as oerbliuwende stroom (dus lekstroom) wurdt ûntdutsen yn it circuit om elektryske brânen en persoanlike elektryske skokûngemakken te foarkommen. Tagelyk hat it ek in oerstreamingsbeskermingsfunksje dy't de stroomfoarsjenning automatysk kin ôfbrekke yn gefal fan in oerlêst of koartsluting yn it circuit om de feiligens fan it circuit en apparatuer te beskermjen.

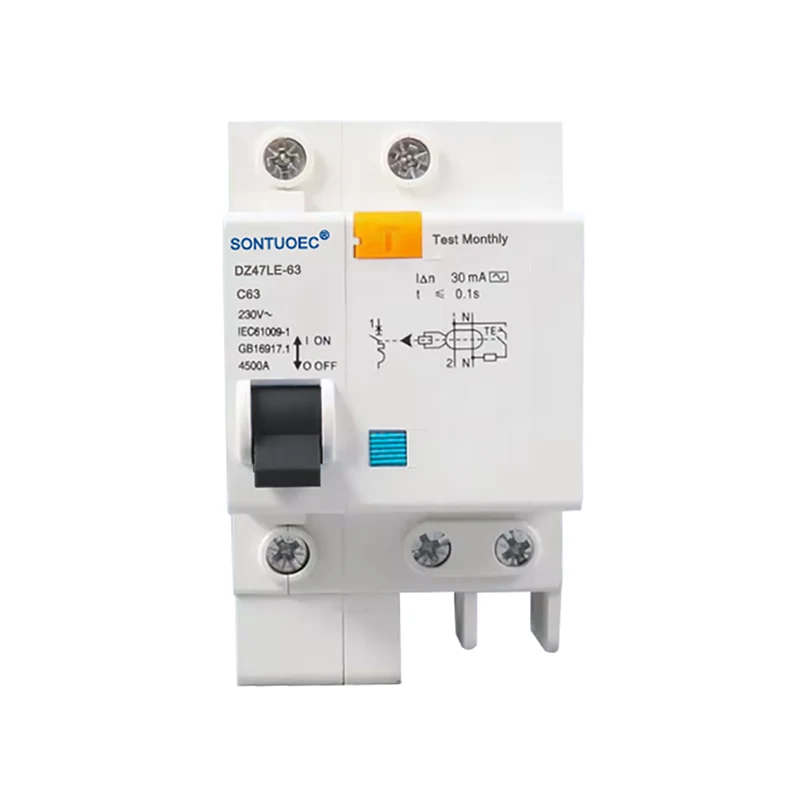

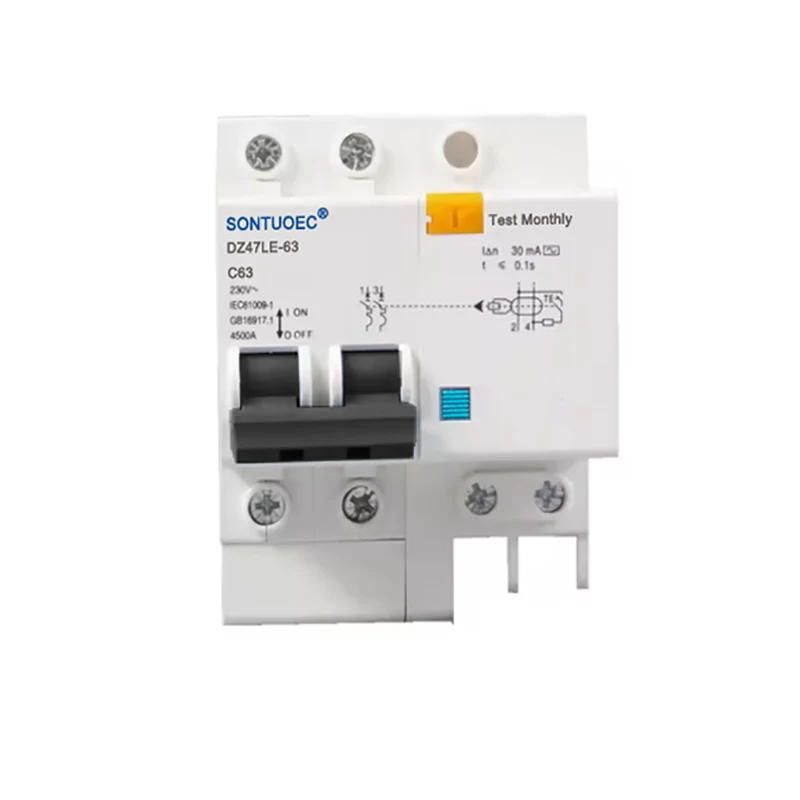

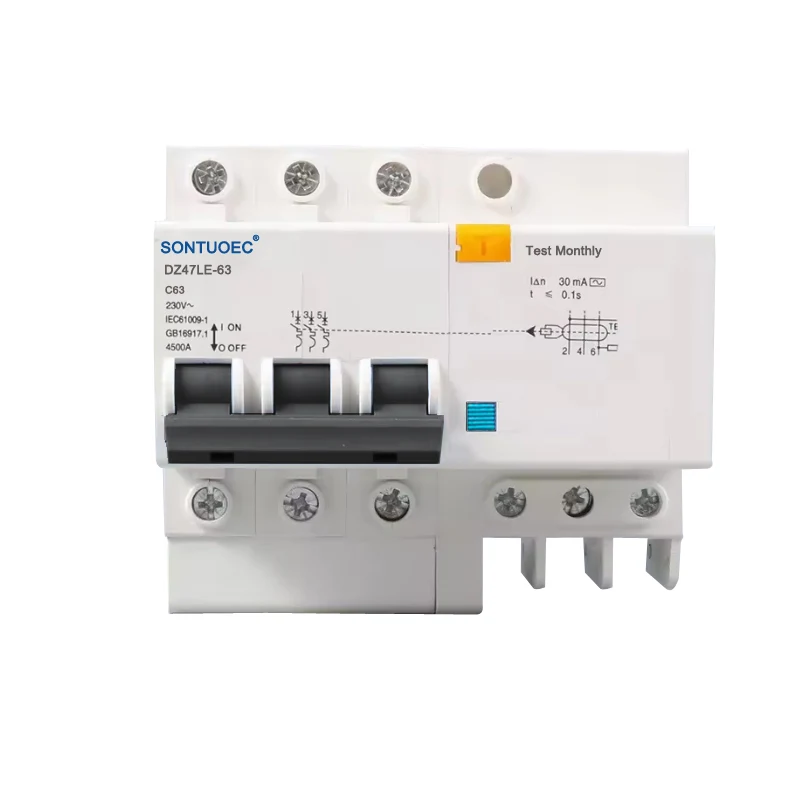

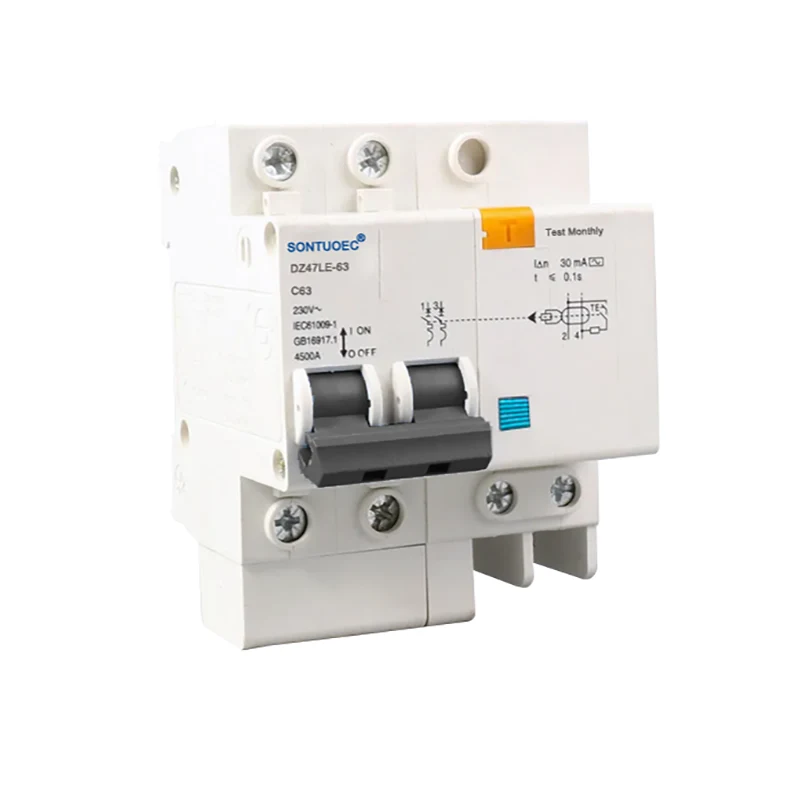

Model:DZ47LE-63

Stjoer Inquiry

produkt Omskriuwing

namme	Residual Circuit Breaker mei Overcurrent beskerming
funksjes	overload / koartsluting / lekkage beskerming
Pol nr	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Breaking Kapasiteit	3kA, 4.5KA, 6KA
Rated Aktueel (A)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
Nominearre oerbleaune wurkstroom:	10mA, 30mA, 100mA, 300mA, 500mA
Rated spanning (V)	240/415v
ynstallaasje	din rail type
standert	IEC61009-1, GB16917-1
sertifisearring	CE

Prinsipe fan operaasje

It bestjoeringsprinsipe fan it 4P RCBO AC Type is basearre op de fektorsom fan streamingen en op elektromagnetyske prinsipes. Wannear't de streamingen yn 'e sirkwy op' e brân (L) en nul (N) triedden net lykweardich binne yn grutte, is de fektorsom fan 'e streamingen yn' e primêre kant fan 'e transformatorkring net nul, wat in opwekke spanning genereart yn' e sekundêre sidespoel. Dizze opwekke spanning wurdt tafoege oan it elektromagnetyske estafette, en genereart in eksitaasjestroom dy't in omkearde demagnetisearjende krêft skept. Wannear't de foutstream de aktuele wearde fan 'e RCBO berikt, sil dizze omkearde demagnetisearjende krêft de anker yn' e elektromagnetyske estafette feroarsaakje fan 'e jok, wêrtroch't it bestjoeringsmeganisme driuwt om te hanneljen en it skeakelstroomcircuit ôf te snijen.

DZ47LE-63 rige elektroanyske ierdlek beskerming circuit breaker is geskikt foar ien faze wenwyk circuit fan AC 50Hz / 60Hz, rated spanning 230V, en rated hjoeddeistige 6A ~ 63A; 400V foar trije faze circuit fan AC 50Hz / 60Hz. It kin beskermje circuit foarm overload en koartsluting. Dit produkt hat foardielen fan lyts folume, hege breaking kapasiteit, live wire en nul line wurde ôfsnien tagelyk, ek beskermje persoan út elektryske lekkage shock yn it gefal fan de brân tried en nul line ferbûn reverse.

It foldocht oan de standert IEC61009-1, GB16917.1.

Eigenskip:

1). Biedt beskerming tsjin elektryske skok, ierdfout, lekstroom;

2). Biedt beskerming tsjin oerlêst, koartsluting en oerspanning;

3). Lyts folume, hege breaking kapasiteit; live wire en nul line wurde ôfsnien tagelyk;

4). Lytse grutte en gewicht, maklike ynstallaasje en wiring, hege en duorsume prestaasjes

5). Foarsjen tsjin misoperation tripping feroarsake troch instantaneous spanning en instantaneous current.

Features & Benefits

Multi-funksjonele beskerming: De 4P RCBO AC Type kombineart reststrombeskerming en oerstreambeskerming om wiidweidige beskerming te leverjen foar circuits en apparatuer.

Hege gefoelichheid: Heech gefoelige beskerming tsjin hommelse tapassing of trage opkomst fan oerbliuwende sinusoïdale AC-stream soarget foar ûntkoppeling.

Breed oanbod fan tapassing: Geskikt foar AC circuits yn húslik, yndustriële en kommersjele macht distribúsje systemen, benammen foar ien-fjoer-ien-nul wiring.

Maklik te ynstallearjen en te ûnderhâlden: ridlik struktureel ûntwerp, maklik te ynstallearjen, en tagelyk maklik om ûnderhâld en revyzje út te fieren.

Applikaasje senario

4P RCBO AC Type wurdt in soad brûkt foar AC circuit beskerming yn huzen, kantoaren, kommersjele pânen en yndustriële foarsjennings. It is benammen geskikt foar tapassingen dy't beskerming nedich binne fan sawol Fire- as Zero-draden, lykas ferljochtingssirkels, socket-sirkels en beskerming fan apparatuer lykas motors.

4P RCBO AC Type
