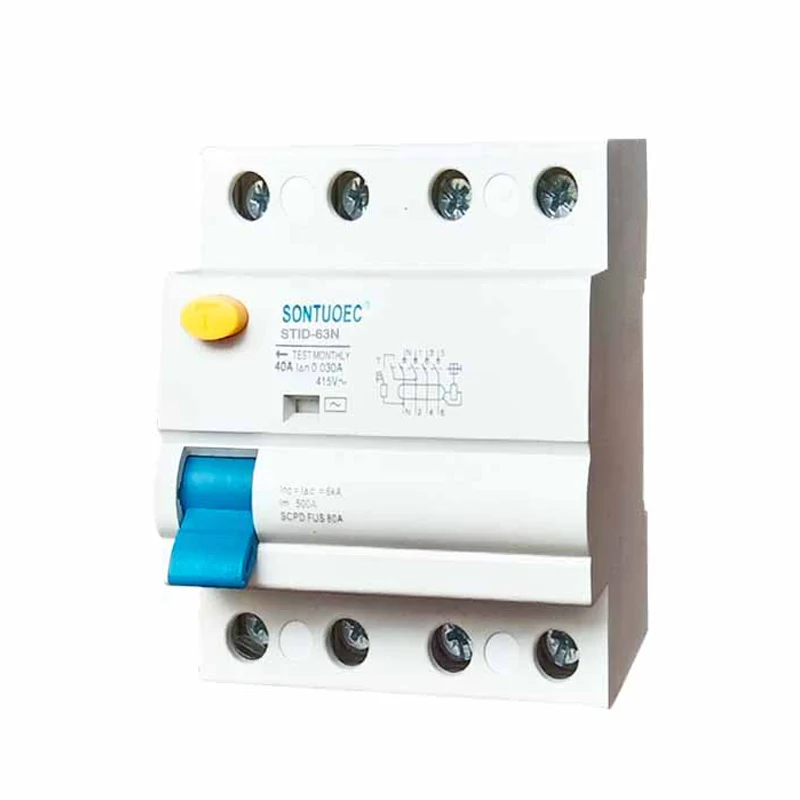

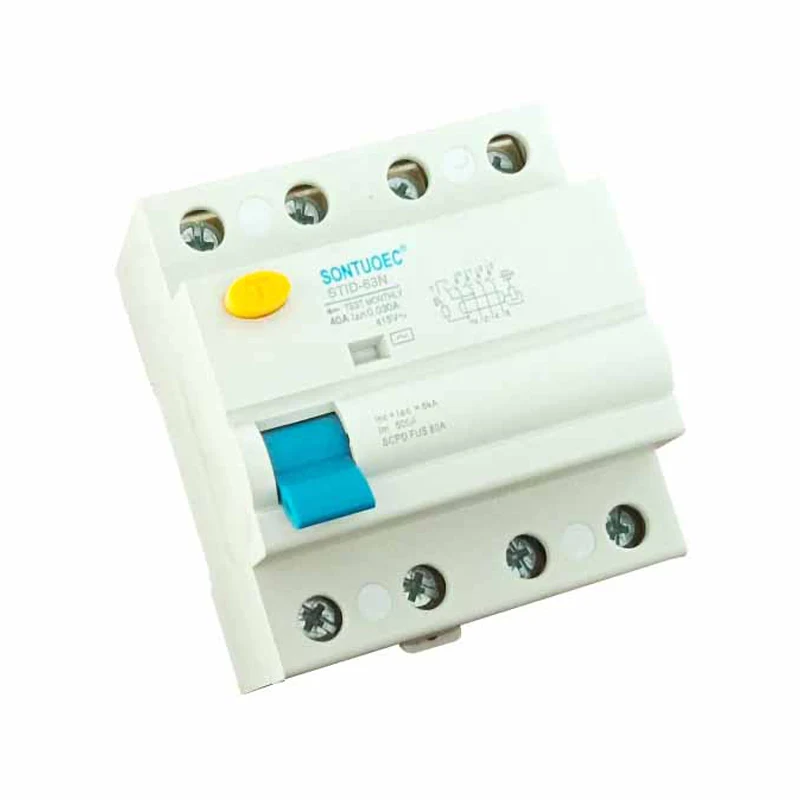

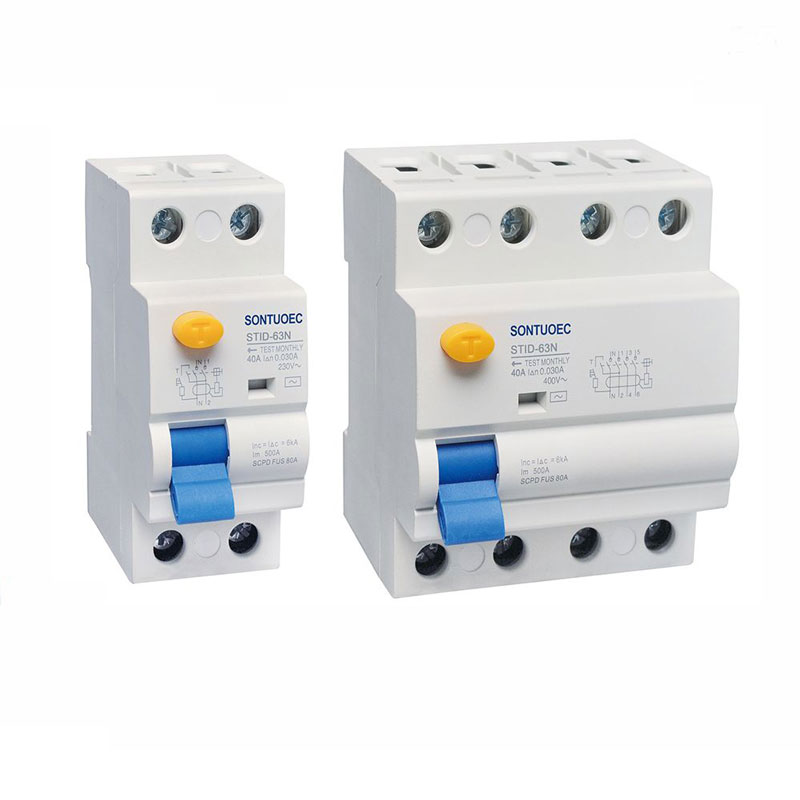

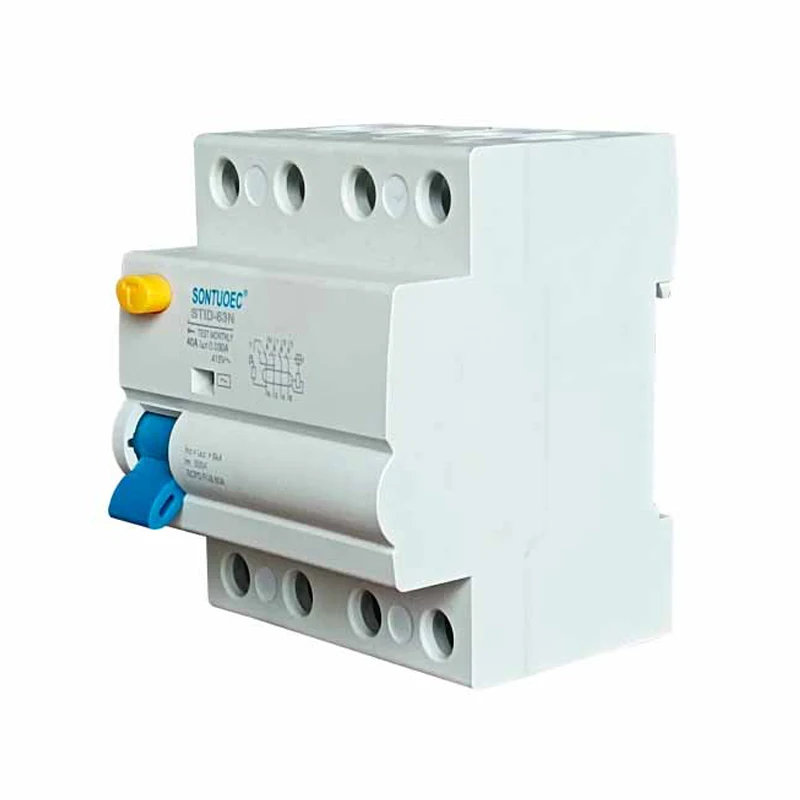

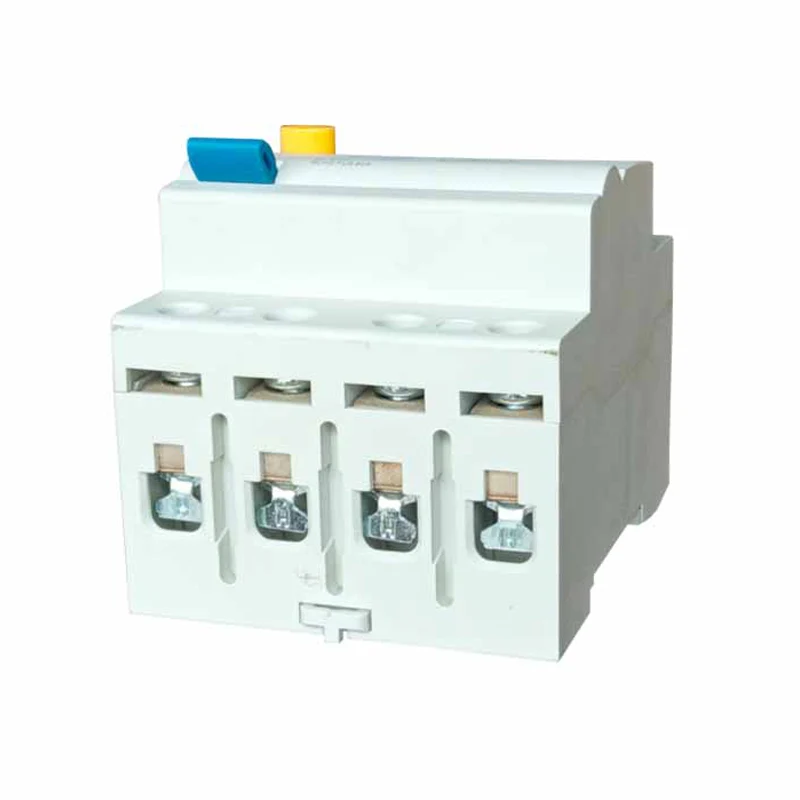

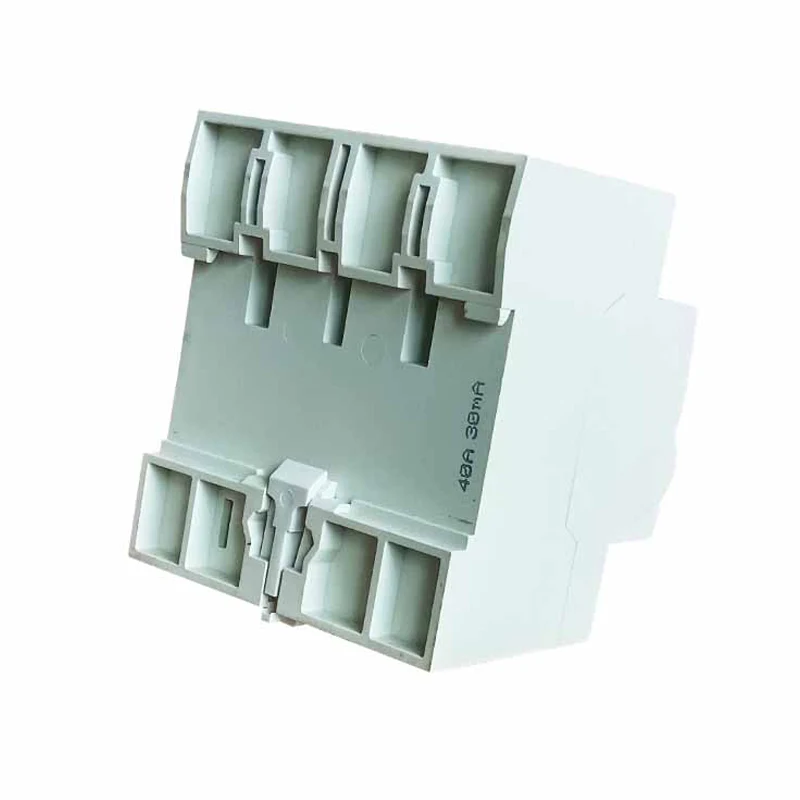

63a / 100MA RESDual Aktuele circuit breaker rccb

63a / 100MA RESDULD AKTHULD BREETHER RCCB is de hjoeddeistige yn in sirkwy as de restrunning fan 'e RCCB, as it haadwearde is ûntdutsen, foarkomme dêrtroch ELKEME SCOVE-ongelok ûngemakken en elektryske brekken.

Model:STID-63N

Stjoer Inquiry

produkt Omskriuwing

STANDERT:	IEC 61008-1
Model:	Sign-63N
Residuele hjoeddeistige skaaimerken:	En, en
Pole nr.:	2p, 4p
Rated Aktueel:	16a, 25a, 32a, 40a, 63a;
Rated Voltage:	230 / 400V AC
Rated frekwinsje:	50 / 60HZ
Rated restuur dy't hjoeddeistige hjoeddeistich bin:	10MA, 30MA, 100ma, 300ma, 500ma
Rated rest mei de hjoeddeiske hjoeddeiske net oan:	≤0.5iδn
Beoardiele betingsten koarte-circuit hjoeddeistige inc:	6000a
Beoardiele betingsten residuele koarte-circuit Aktueel IδC:	6000a
Tripping Duration:	Instantane Tripping≤0.1sec
Residueel tripping aktueel berik:	0.5iδn ~ δN
Electro-meganyske úthâldingsfermogen:	4000 syklusen
Befestigje Tarque:	2.0nm
Ferbiningterminal:	Skroef terminal pilarterminal mei klem
Ynstallaasje:	35mm din spoarmontage

Prinsipe fan operaasje

It wurknimmerprinsipe fan 'e RCCB is basearre op' e prinsipes fan elektromagnetyske induksje en hjoeddeistige lykwicht. Doe't de oerbliuwende stroom yn it circuit troch de transformator giet, genereart de transformator in oerienkommende magnetyske flux. Dizze magnetyske flux wurdt omboud ta in elektryske sinjaal en ferwurke troch in elektroanyske sirkwy. Doe't it ferwurke elektryske sinjaal in oanstelde drompel berikt, wurdt de RCCB trigger it risykmeganisme om te hanneljen, wêrtroch't de circuit breaker it snel út kin snijje.

Haadfunksjes

Hege gefoelichheid: De RCCB is yn steat om lytse oerbleaune streamingen te detektearjen, meast minder dan 30MA (krekte wearde hinget fan produktspesifikaasjes yn 'e tiid út te snijen yn' e tiid foar't elektrocounidentûnen opknapte.

Snelle reaksje: RCCB kin it sirkel binnen in pear milliseconds ôfsnije nei it detektearjen fan 'e restomstoffer, dy't effektyf elektryske skok ûngemakken foarkomt en de fersprieding fan elektryske brannen.

Feilich en betrouber: RCCB oannimt Advased Elektronyske komponinten en loskeppelje meganisme mei hege betrouberens en stabiliteit. Tagelyk hat it ek funksjes foar overbelesting en koarte-circuit-beskerming, dy't de feiligens fan sirkwy en apparatuer folslein kin beskermje.

Maklik om te ynstallearjen en te behâlden: RCCB oannimt normaal modulêr ûntwerp, kompakte struktuer en maklik te ynstallearjen. It hat ek maklik te ynspektearjen en ferfangt kontakten foar routine ûnderhâld en ynspeksje.

Applikaasje-senario's

63a / 100Ma residual hjoeddeistige sirkulaasje RCCB wurdt breed brûkt yn in ferskaat oan situaasjes wêr't elektryske beskerming nedich is, ynklusyf, mar net beheind ta:

Wen- en kommersjele gebouwen: Foar de beskerming fan elektryske apparatuer en persoanlike feiligens tsjin elektryske skok ûngemakken en elektryske brannen. Yn huzen wurde RCCBS normaal ynstalleare yn distribúsjefakken as de wichtichste as filiaalbeskerming foar thús-sirkwy.

Yndustriële produksjeline: It wurdt brûkt om de normale operaasje fan elektryske apparatuer te beskermjen lykas Motors, Transformers, ensfh., En foarkomme dat apparatuerskea feroarsake troch lekkage en overbelesting. Yn it yndustriële fjild wurde RCCBS meastentiids ynstalleare by it Power-ynlaat ein fan elektryske apparatuer as it beskermingapparaat fan 'e apparatuer.

Iepenbiere fasiliteiten: lykas sikehuzen, skoallen, biblioteken en oare plakken wurde brûkt om de feilige wurking te garandearjen fan 'e feilige wurking fan elektryske apparatuer en it feilige gebrûk fan elektrisiteit. Dizze plakken hawwe normaal hegere easken foar elektryske feiligens, sadat RCCB's mear brûkt wurde.

63A/100mA Residual Current Circuit Breaker RCCB
