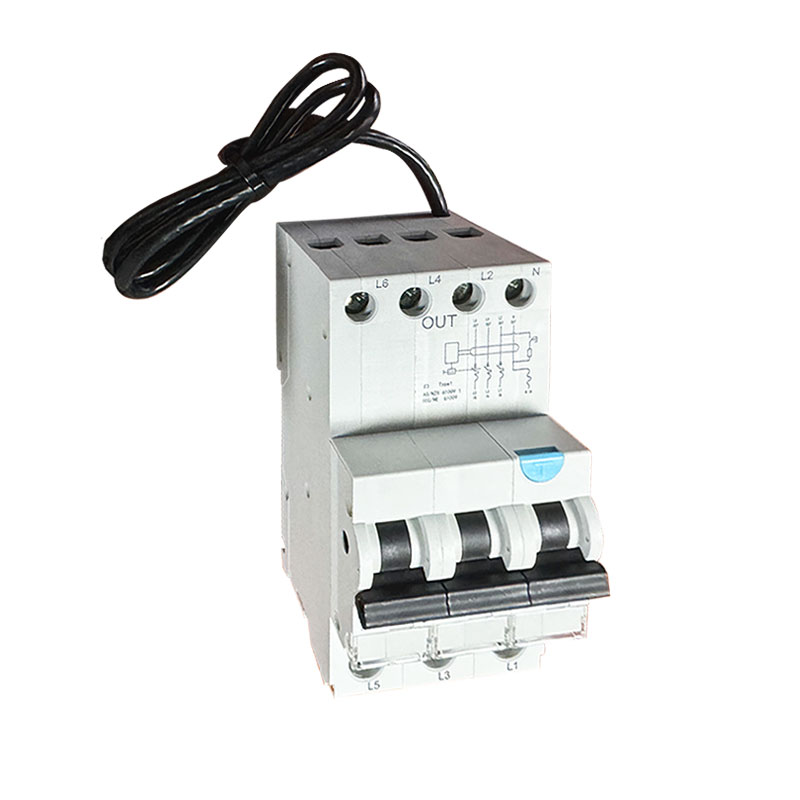

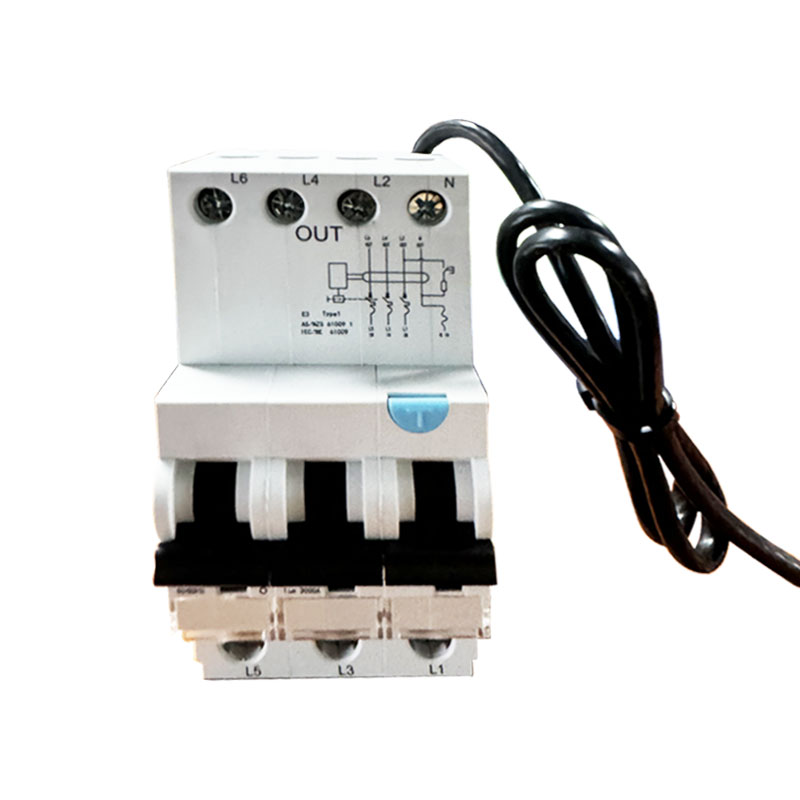

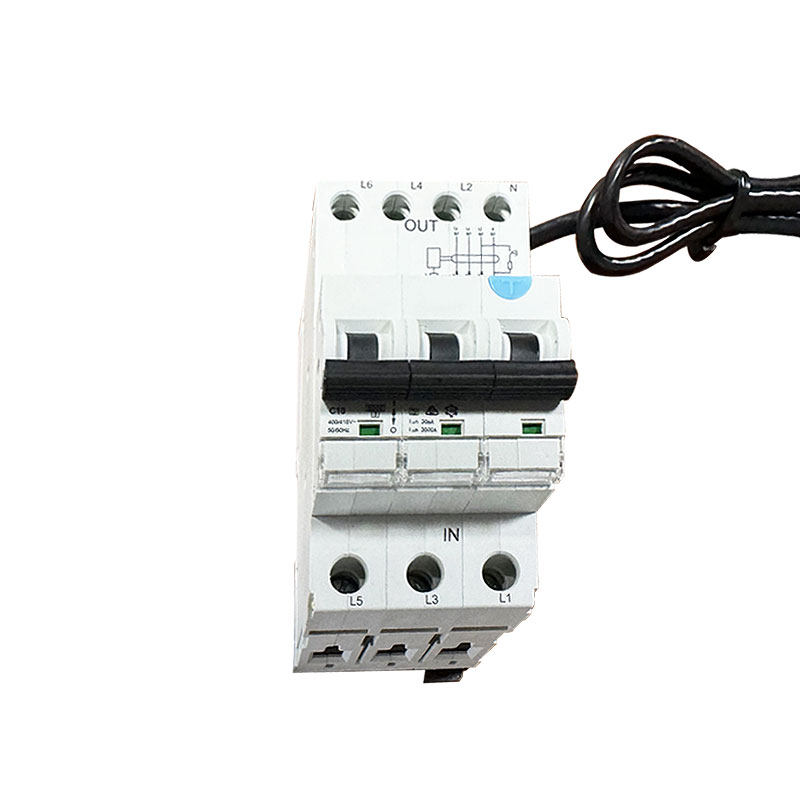

6ka 3p+N Leakage Circuit Breaker a (AC) Type RCBO mei kabel

SONTUOEC is ien fan 'e Sineeske leveransiers / fabrikanten spesjalisearre yn de produksje fan ferskate lytse elektryske apparaten 6ka 3P + N Leakage Circuit Breaker in (AC) Type RCBO mei Kabel wurdt benammen brûkt yn AC 50Hz (60Hz), rated spanning 110/220V, 120/406A hjoeddeistige distribúsje systeem 120/406A lege spanning. RCBO STRO3-40L is gelyk mei MCB + RCD funksje; It wurdt brûkt foar beskerming fan elektryske skok en beskerming fan minsklik yndirekt kontakt, beskerming fan elektryske apparatuer as it minsklik lichem oanrekke fan elektrisiteit as elektryske netwurklekstroom de stipulearre wearde grutter hat, en beskerming oer load en koartsluting.

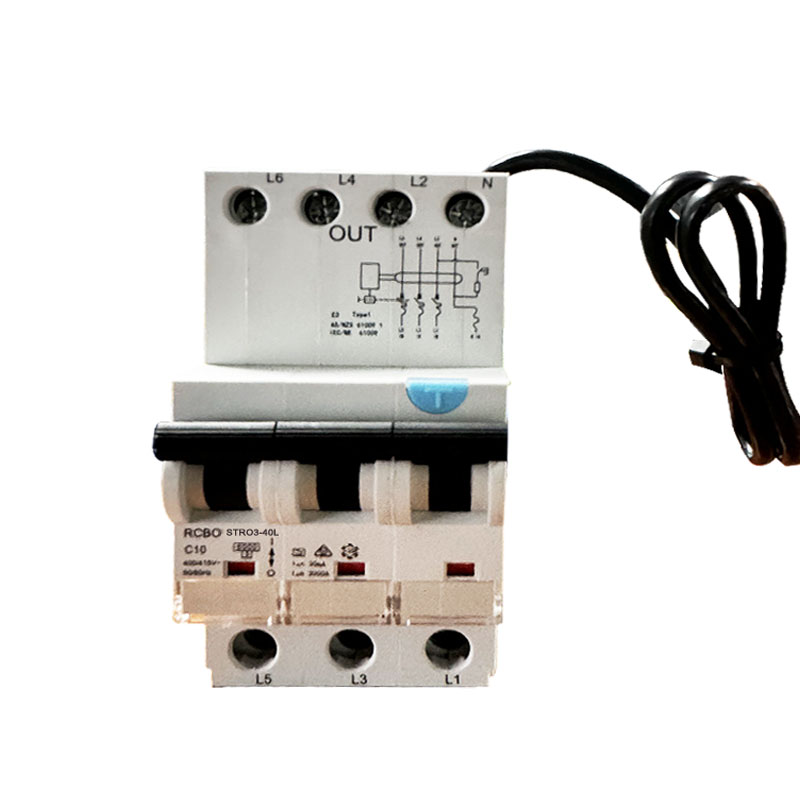

Model:STRO3-40L

Stjoer Inquiry

produkt Omskriuwing

Technyske gegevens:

Sandard

IEC/EN61009-1

Elektryske funksjes

Type(wave foarm fan ierdlek waarnommen)

Elektromagnetysk type

Rated hjoeddeistige In

A, AC

Poalen

(1P+N)

Rated voltage

110/220,120V

Rated hjoeddeistige:

6,10,16,20,25,32,40A

Rated gefoelichheid I△n

0.01,0.03,0.1

Isolaasje voltage Ui

500

Rated oerbleaune meitsjen en

500

breaking kapasiteit I△m

Kortslutstroom I△c

6000

SCPD fuse

6000, 10000A

BitmapBitmapBitmapBitmap

Rated frekwinsje

50/60

Fersmoarging graad

Meganyske eigenskippen

Elektrysk libben

4000

Mechanysk libben

4000

Beskermingsgraad

IP20

Ambient temperatuer

ºC

-5 ~ + 40 (Spesjale applikaasje ferwize asjebleaft temperatuerkompensaasjekorreksje)

(mei deistich gemiddelde ≤35ºC)

Storage temperatuer

ºC

-25~+70

Ynstallaasje

Terminal ferbining type

Kabel / U-type busbar / pin-type busbar

Terminal grutte top / boaiem foar kabel

mm²

AWG

18-5

Terminal grutte top / boaiem foar busbar

mm²

AWG

18-5

Aandraaimoment

N^*m

Yn-lbs

Montage

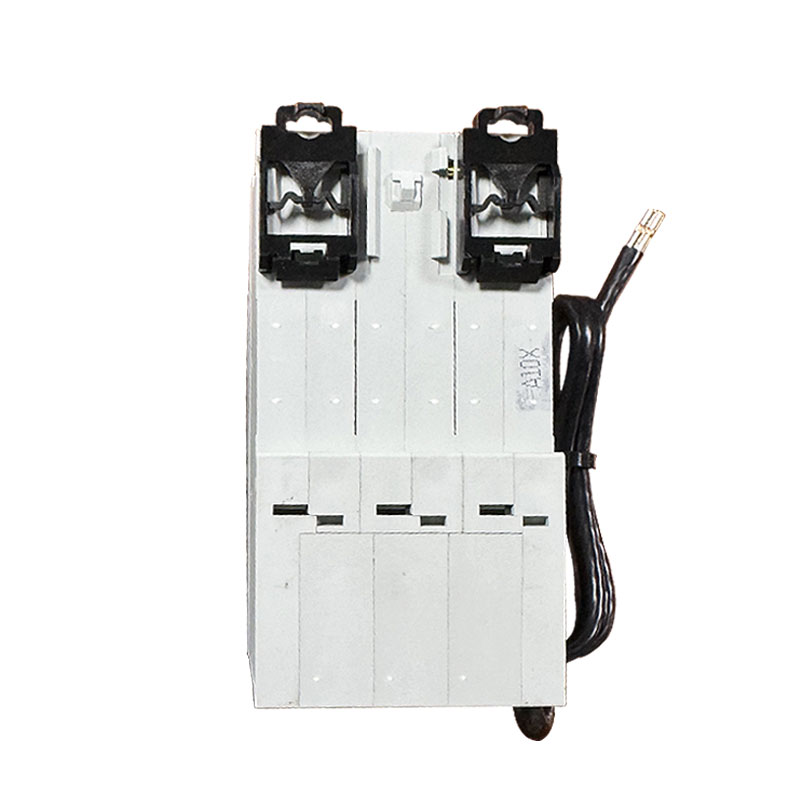

Oan DIN-rail EN 60715(35mm) troch middel fan snelle klipapparaat

Ferbining

Fan boppe en ûnder

Haadfunksjes en funksjes

Residuele stroombeskerming: As de oerbliuwende stroom (d.w.s. lekstroom) yn it circuit in foarôf ynstelde wearde berikt, is de RCBO yn steat om fluch te hanneljen om it circuit ôf te snijen, sadat elektrokusjonsûngemakken en elektryske brânen foarkomme.

Overload beskerming: As de stroom yn 'e sirkwy grutter is as de nominearre stroom fan' e RCBO, is it yn steat om it circuit binnen in spesifisearre perioade ôf te snijen, sadat skea oan it circuit of brânûngemakken feroarsake wurdt troch overload.

Koarte-sluting beskerming: As in koartsluting optreedt yn it circuit, kin RCBO fluch hannelje om de koartslutingstroom ôf te snijen en de feiligens fan it circuit en apparatuer te beskermjen.

B-type release skaaimerken: Lykas sein hjirboppe, B-type RCBOs benammen geskikt foar loads dy't net gefoelich foar instantaneous overloads, mar gefoelich foar langere overloads.

Applikaasje senario's

6ka 3p + N Leakage Circuit Breaker a (AC) Type RCBO mei Kabel wurde in soad brûkt op plakken dêr't in ferskaat oan circuit beskerming funksjes binne nedich, benammen dy circuits dy't brûke loads mei spesjale easken foar overload skaaimerken. Foarbyld:

Wenning- en kommersjele gebouwen: brûkt om ferljochting circuits, socket circuits, ensfh te beskermjen persoanlike feiligens en apparatuer feilichheid.

Yndustriële plakken: foar it beskermjen fan ferskate yndustriële apparatuer, lykas fersetsheaters, gloeilampen, ensfh., Om skea oan apparatuer of brânûngemakken te foarkommen feroarsake troch overload of lekkage.

Lânbou en túnbou: brûkt om agraryske apparatuer te beskermjen lykas kassen, irrigaasjesystemen, ensfh., Om de normale wurking fan 'e apparatuer en de feiligens fan personiel te garandearjen.

Foarsoarchsmaatregels en ûnderhâld

Korrekte seleksje fan nominearre stroom: By it selektearjen fan de 6ka 3p+N Leakage Circuit Breaker in (AC) Type RCBO mei kabel, moat de passende nominearre hjoeddeistige wearde selektearre wurde basearre op de nominearre stroom en skaaimerken fan 'e lading.

Periodyk ynspeksje en ûnderhâld: Periodyk ynspektearje en ûnderhâlde de RCBO om te soargjen dat it betrouber wurket, is feilich bedrade, en is frij fan skea of corrosie.

Foarkom falske operaasje: By it ynstallearjen en gebrûk fan 'e RCBO moatte jo derfoar soargje dat it ynstallearjen fan' e RCBO yn in omjouwing gefoelich is foar ynterferinsje om de falske operaasje te foarkommen.

Tidige ôfhanneling fan flaters: As RCBO mislearret of wurket, moat de oarsaak wurde identifisearre en probleemoplossing moat op 'e tiid dien wurde om de feilige wurking fan it circuit te garandearjen.
