6ka Residual Stream Circuit Breaker Over stroombeskerming RCBO

SONTUOEC is ien fan 'e Sineeske leveransiers / fabrikanten dy't spesjalisearje yn 'e produksje fan ferskate lytse elektryske apparaten STRO1-40 RCBO, folsleine namme is Residual Current Circuit Breaker mei Overcurrent Protection. It is in elektryske feiligens apparaat dat yntegrearret overload beskerming, koartsluting beskerming en lekkage beskerming, en wurdt in protte brûkt yn elektryske systemen yn wen-, kommersjele en yndustriële gebieten te garandearjen persoanlike feiligens en feilige wurking fan equipment.STRO7-40 RCBO is in wichtich elektryske feiligens apparaat mei overload, koartsluting en lekkage beskerming. Troch har wurkprinsipe, skaaimerken, applikaasjescenario's, en seleksje- en ynstallaasjemetoaden te begripen, kinne jo STRO7-40 RCBO better brûke en ûnderhâlde om de feilige wurking fan elektryske systemen te garandearjen.

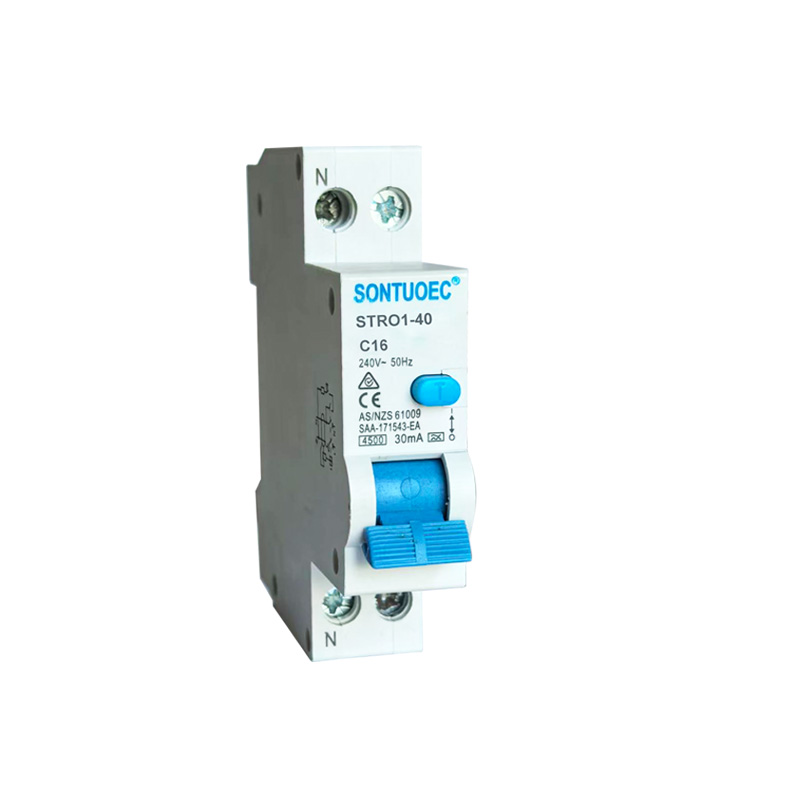

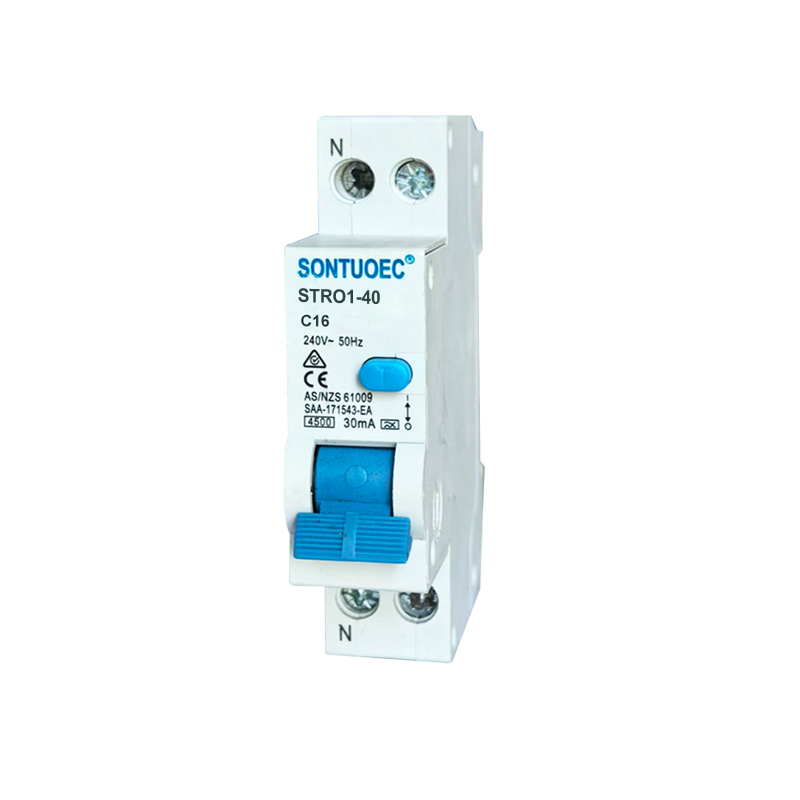

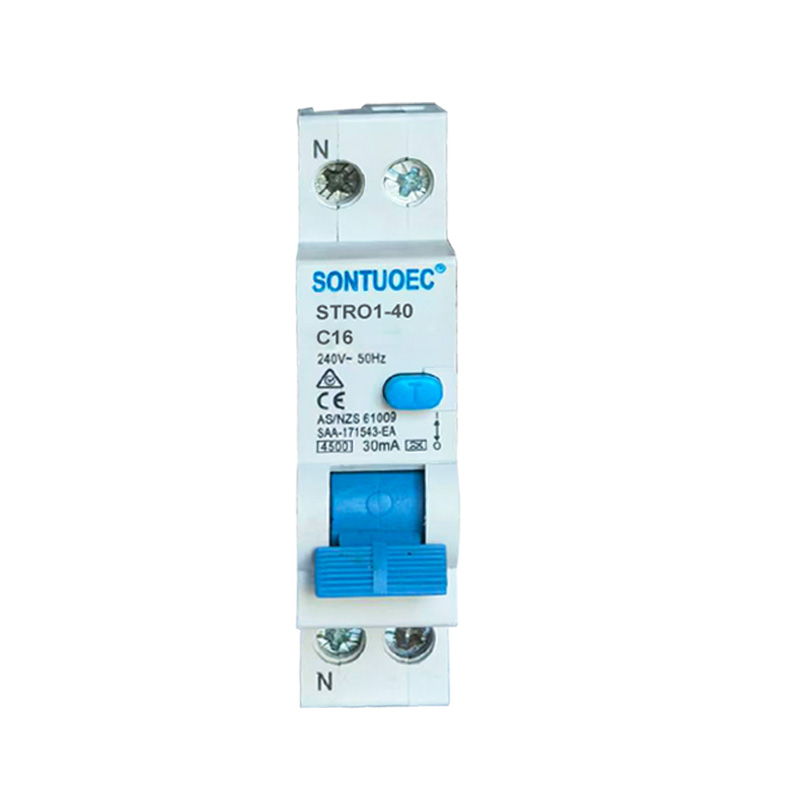

Model:STRO1-40

Stjoer Inquiry

produkt Omskriuwing

Spesifikaasjes:

Sandard			IEC/EN 61009-1
Elektrysk	Type (golffoarm fan 'e ierdlek waarnommen)		Elektroanyske type
funksjes	Rated hjoeddeistige In	A	A, AC
	Poalen	P	1P+N
	Rated voltage	V	AC 230
	Rated hjoeddeistige:		6,10,16,20,25,32,40A
	Rated gefoelichheid I△n	A	0.01,0.03,0.1,0.3,0.5
	Isolaasje voltage Ui	V	250
	Rated oerbleaune meitsjen en	A	500
	breaking kapasiteit I△m	A	500
	Kortslutstroom I△c	A	45.006.000
	Rated frekwinsje	Hz	50/60
	Fersmoarging graad		2
Meganysk	Elektryske libben	t	4000
funksjes	Mechanysk libben	t	10000
	Beskermingsgraad		IP20
	Ambient temperatuer	ºC	-25~+40
	(mei deistich gemiddelde ≤35ºC)	ºC	-25~+40
	Storage temperatuer	ºC	-25~+70
Ynstallaasje	Terminal ferbining type		Kabel / U-type busbar / pin-type busbar
	Terminal grutte top / boaiem foar kabel	mm2	25
	Terminal grutte top / boaiem foar kabel	AWG	18-5
	Terminal grutte top / boaiem foar busbar	mm2	25
	Terminal grutte top / boaiem foar busbar	AWG	18-3
	Montage		Op DIN-rail EN 60715(35mm) troch middel fan snelklipapparaat
	Ferbining		Fan boppe en ûnder

Main funksjes fan STRO1-40 RCBO

Overload Protection: As de stroom yn 'e sirkwy de nominearre wearde fan' e STRO1-40 RCBO grutteret, sil it it circuit automatysk binnen in fêststelde perioade ôfsnije om te foarkommen dat it circuit en de apparatuer oerverhit wurde, sadat fjoer en skea foarkomme.

Koarteslutingsbeskerming: As in koartsluting optreedt yn in sirkwy, sil de STRO1-40 RCBO it sirkwy fluch ôfbrekke om te foarkommen dat de koartslutingstream serieuze skea oan it circuit en apparatuer feroarsaket.

Lekbeskerming: De STRO1-40 RCBO is yn steat om reststrom (dat wol sizze, lekstroom) yn in sirkwy te detektearjen. As de oerbliuwende stroom de ynstelde drompel grutteret, sil de STRO1-40 RCBO it circuit yn in heul koarte perioade ôfbrekke om elektrokusjonsûngemakken en elektryske brânen te foarkommen.

Prinsipe fan wurking fan de STRO1-40 RCBO

De STRO1-40 RCBO befettet in ynterne thermyske magnetyske tripdetektor (foar oerlêst en koartslutingsbeskerming) en in reststromdetektor (foar lekbeskerming). As de aktuele of oerbliuwende stroom yn 'e sirkwy abnormaal is, triggert de oerienkommende oanfaller it trippingmeganisme fan' e STRO7-40 RCBO, wêrtroch it it circuit fluch ôfsnien wurdt.

1.Thermal Magnetic Tripper: It brûkt de waarmte en magnetysk fjild generearre as de stroom troch de dirigint giet om de tripping te triggerjen. As de stroom te heech is, ferwaarmt de kondukteur en genereart in magnetysk fjild, wêrtroch't it bimetaal yn 'e thermyske magnetyske oanfaller bûcht of de magneet om de izeren kearn oan te lûken, sadat it trippingmeganisme trigger.

2. Residual current detector: It brûkt in nul folchoarder hjoeddeistige transformator te ûntdekken de reststrom yn it circuit. Wannear't de reststroom de ynstelde drompel grutteret, sil de reststromdetektor in sinjaal stjoere nei it trippingmeganisme om it circuit ôf te snijen.

Skaaimerken fan STRO1-40 RCBO

Multi-funksjonele yntegraasje: De STRO1-40 RCBO yntegreart funksjes foar beskerming fan oerbelêsting, koartsluting en lekkage, it ferienfâldigjen fan it ûntwerp en de ynstallaasje fan elektryske systemen.

Hege gefoelichheid: STRO1-40 RCBO's kinne abnormale en oerbliuwende streamingen yn 'e sirkwy fluch detektearje en ôfsnienje, en leverje betroubere beskerming.

Maklik te ynstallearjen en te ûnderhâlden: STRO1-40 RCBO's wurde normaal modularisearre foar maklike ynstallaasje en ûnderhâld.

Hege feiligens: STRO1-40 RCBO's wurde strang hifke en sertifisearre foar hege feiligens en betrouberens om de feilige wurking fan elektryske systemen te garandearjen.

Applikaasje senario fan STRO1-40 RCBO

STRO1-40 RCBO's wurde in protte brûkt yn elektryske systemen yn 'e wen-, kommersjele en yndustriële sektoaren, benammen dyjingen dy't tagelyk oerlêst, koartsluting en ierdlekbeskerming nedich binne. Se wurde meastal ynstallearre yn distribúsje doazen, switchboards of kontrôle kasten te beskermjen circuits en apparatuer út skea feroarsake troch abnormale stroom en spanning, en foar te kommen electrocution.
