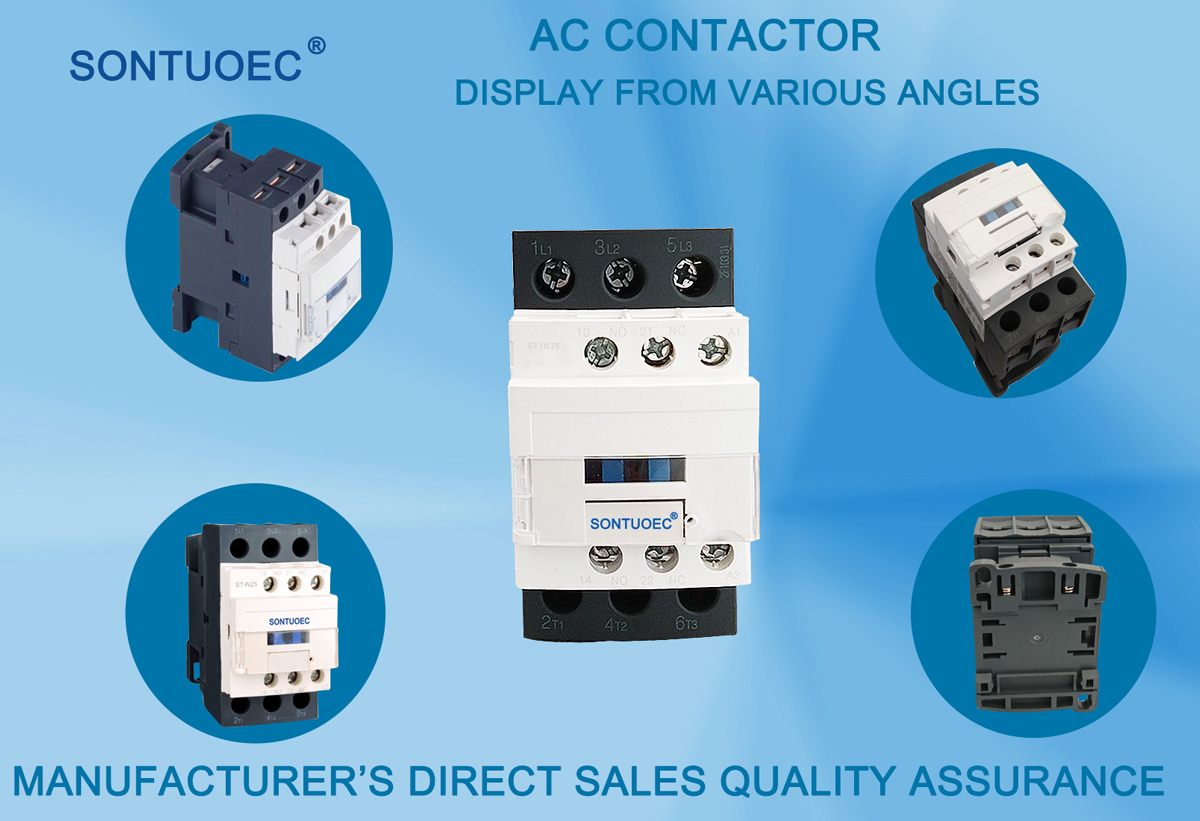

CJX2 3P 25A AC Contactor

CJX2 3P 25A AC Contactor is geskikt foar it ferbinen en brekken oer lange ôfstannen, lykas ek foar faak begjin en kontrôle fan AC Motors. Derneist kin it brûkt wurde mei passende termyske relays om elektromagnetyske starters te foarmjen om circuits te beskermjen wêr't operasjonele overloads kin foarkomme.

Model:ST1N

Stjoer Inquiry

produkt Omskriuwing

Type		ST1N-09	St1n-12	ST1N-18	ST1N-25	St1n-32	ST1N-40	St1n-50	St1n-65	ST1N-80	ST1N-95
Beoardiele wurkrint (a)	AC3	9	12	18	25	32	40	50	65	80	95
Beoardiele wurkrint (a)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standerdpowerwurdearrings fan 3-faze Motors 50 / 60HZ Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Beoardiele hjittestreet (a)		20	20	32	40	50	60	80	80	125	125
Elektrysk libben	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Elektrysk libben	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Mechanical Life (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Oantal de kontakten	3p + nee					3p + NC + NO
Oantal de kontakten	3p + nc					3p + NC + NO

Strukturele funksjes

Beskermend ûntwerp: Cjx2 3p 25A AC-kontaktor oannimt beskermjend struktuer, dy't wurdt karakterisearre troch lyts folume, ljochtgewicht, leech krêft konsumpsje en lang libben.

Direkt-hanneling aksjestruktuer: har aksjestruktuer is direkt aktyf en de kontakten binne dûbele breakpoint, dy't de betrouberens en feiligens fan kontakt ferbetterje.

Blok-type ATuxiliary Kontaktgroepen: Auxiliary Kontaktgroep, loftfertraging holle, Mechanical Interlocking Megontement, om in tiidfertraging te foarmjen, omkeard kontaktpersoarber, Star-Delta Starter en oare ôflaatsprodukten.

Technyske parameters

De wichtichste technyske parameters fan CJx2 (St1n) Series AC AC Contactor omfetsje:

Rated Voltage: ynklusyf 36V, 110V, 127v, 220V, 380V en oare nivo's om te foldwaan oan 'e behoeften fan ferskate machtystemen.

Rated Aktueel: Neffens ferskate modellen, de beoardielde hjoeddeistige berik fan 9a oant 95a.

CoLoL Voltage: AC CoLoL Voltage omfettet 24v, 36V, 48V, 110V, 220V, 380V, ens. DC Coil-spanning omfettet 12V, 2499, ensfh.

Meganysk libben: Mechanical libben kin oant miljoenen kear wêze, en it elektryske libben is ek relatyf heech, dy't de lange-termyn stabile wurking fan 'e kontakten soarget.

Ynstallaasje en ûnderhâld

Ynstallaasje: CACKORTS fan Cjx2-type kin wurde monteare mei twa skroeven of 35mm) Gids Rail, dy't handich en rap is. De oanbelangjende technyske gegevens moatte wurde kontrolearre foardat ynstallaasje om te soargjen foar neilibjen fan 'e ynstallaasjebetingsten.

Underhâld: Alle dielen fan it produkt moatte regelmjittich wurde kontrolearre wurde by gebrûk, fereasket dat beweegbere dielen net fêstmakke binne net fêst en befestigingen binne net los. As d'r in skea is, moat it yn 'e tiid ferfongen wurde om de normale wurking fan' e kontakten te garandearjen.

CJX2 3P 25A AC Contactor
