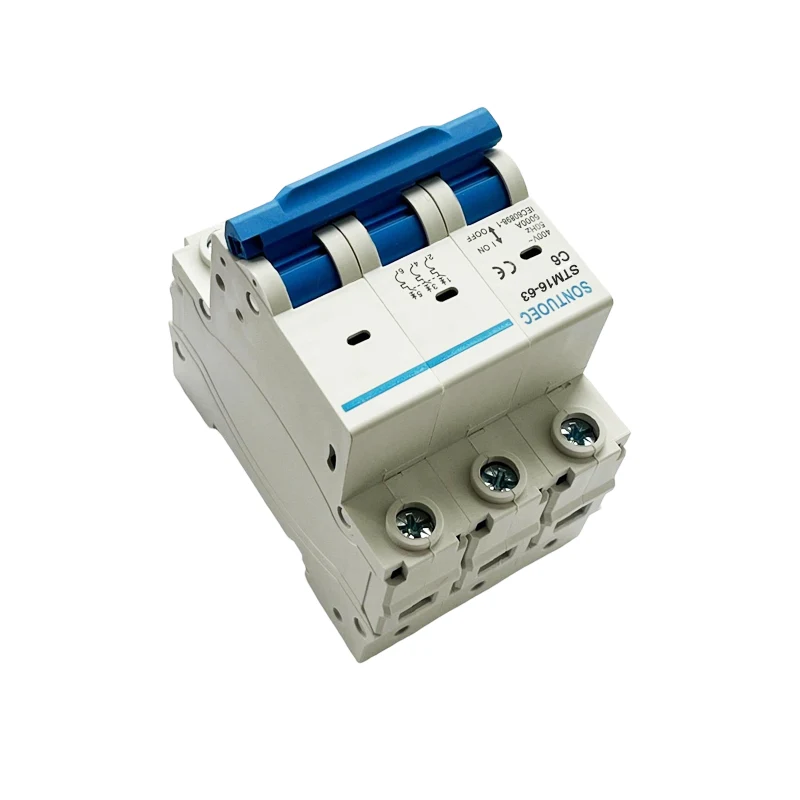

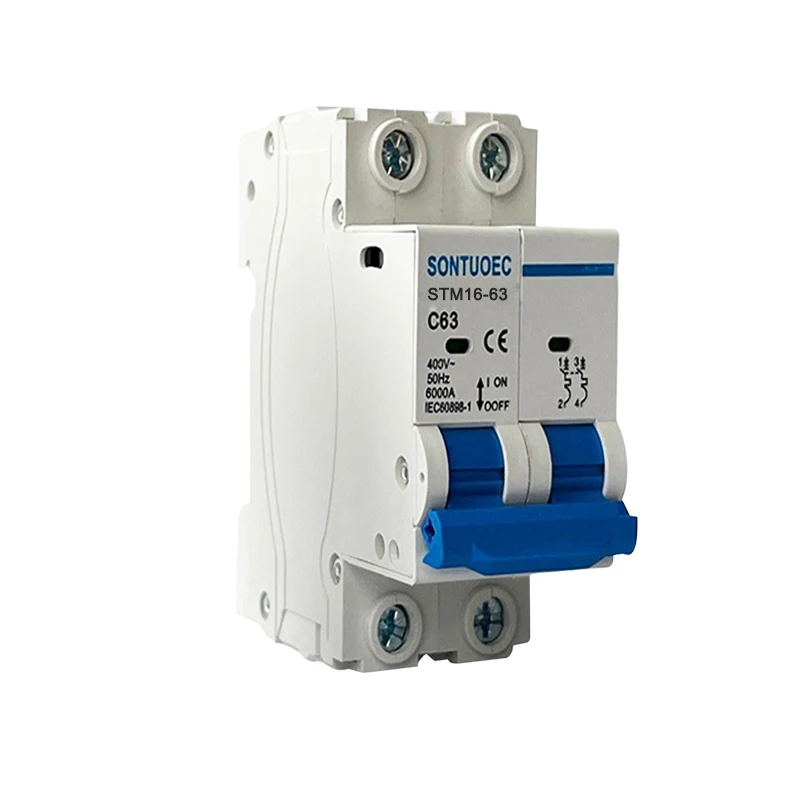

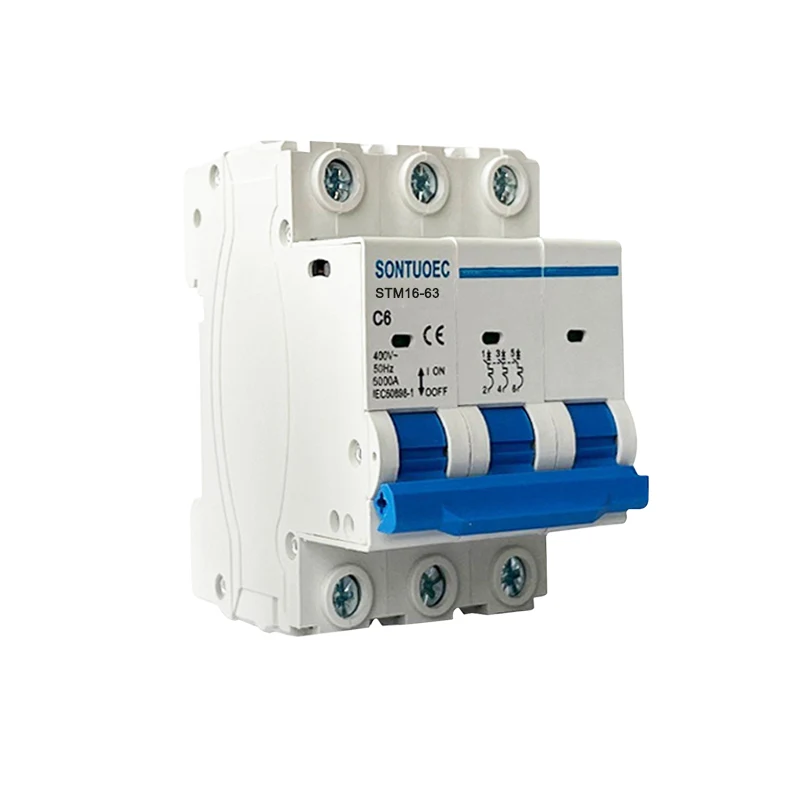

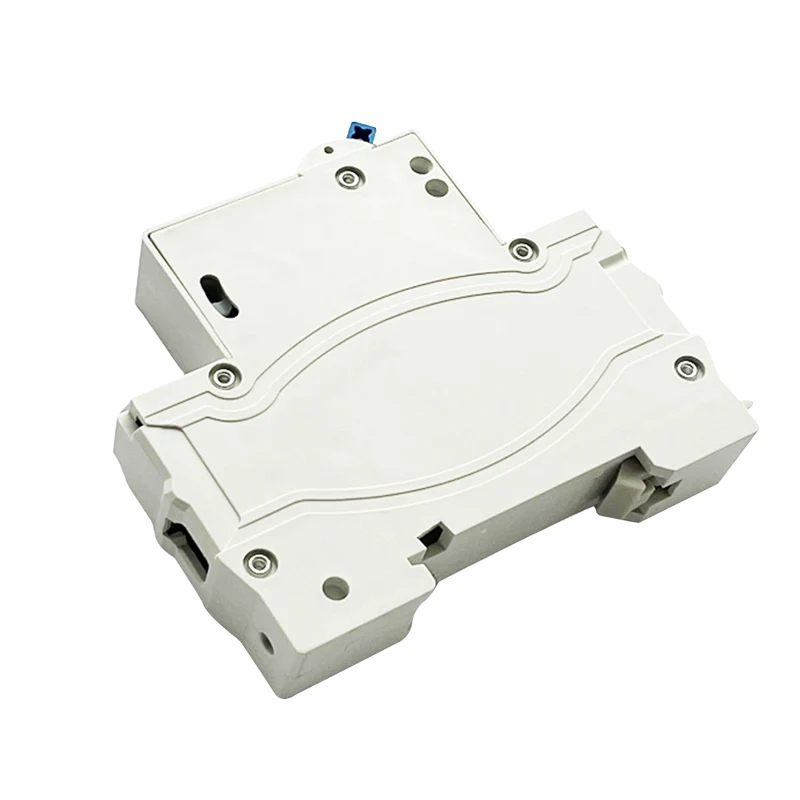

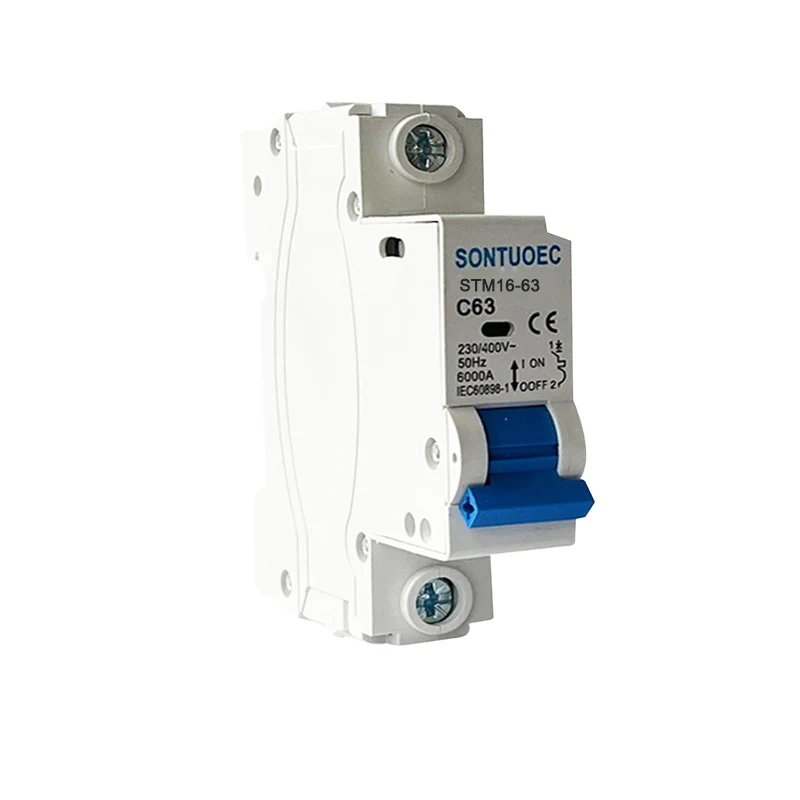

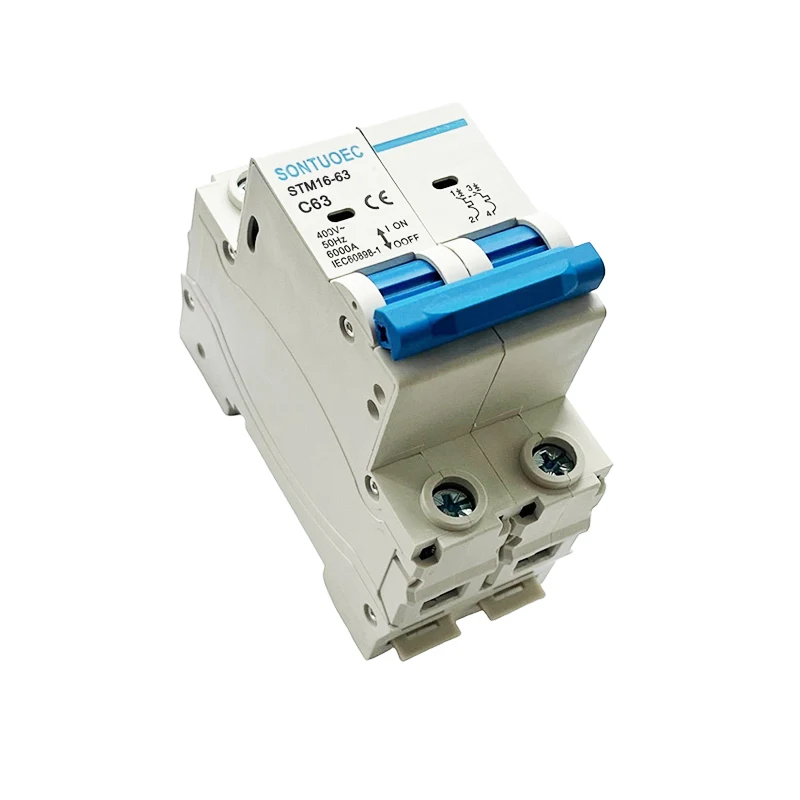

Curve C McB Miniature Circuit Breaker

Curve C McB Miniature Circuit-breaker is in miniature-ynbrek wurdt breed brûkt yn plakken, foaral yn cirment of-yndustriële opkommende skaaimerken ferplicht om elektryske apparatuer te beskermjen en persoanlike feiligens te beskermjen.

Model:STM16-63

Stjoer Inquiry

produkt Omskriuwing

Model	Stm16-63
STANDERT	IEC60898-1
Poal	1p, 2p, 3p, 4p
Koarte sirkwy-kapasiteit	3KA, 4.5Ka, 6KA
Beoardiele Aktueel (yn)	1,2,4,610,20,20,25,32,40,50,63a
Beoardiele Voltage (UN)	Ac230 (240) / 400 (415) V
Beoardiele Frekwinsje	50 / 60HZ
Tripping Curve	B, C, D
Magnetysk Releasen	B Kromme: Tusken 3in en 5 yn
	C CURVE: Tusken 5in en 10in
	D-kromme: tusken 10IN en 14IN
Elektro-meganysk duorsumens	oer 6000 syklusen

Funksjes en foardielen

 Lytse grutte en ljochtgewicht: Curve C McB Miniature Circuit Breaker hat in kompakt ûntwerp foar maklike ynstallaasje en romtebesparjen.

 betroubere operaasje: Troch it krekte frijlitskurve en betrouber elektromagnetyske frijlittingapparaat, kin it fluch it defekte circuit ôfsnije en de skea fan elektryske apparatuer útskeakelje.

 Multiple beskermingsfunksjes: Dûnsjes hat beskerming fan koarte-circuit-beskerming, hat it ek overloadbeskerming en oerspielbeskerming, dy't de feiligens fan circuits beskermje.

 Sterke tapassing: Curve C Type release Curve is fan tapassing op de measte konvinsjonele loads, lykas ferljochting, sockets, ensfh., Dy't oan 'e behoeften fan ferskate sirkels kinne foldwaan.

Prinsipe fan operaasje

It wurknimmerprinsipe fan 'e kromme C MCB is fral basearre op' e monitoaring fan 'e hjoeddeistige en de aksje fan it loskeppelingmeganisme. Doe't de hjoeddeistige yn 'e Circuit de setwearde is grutter dan sil it MEGANISME ELECTROMAGNETIC FERGESJOCHT FAN DE SOLUIT OFF OF OFF OF DE SCIP. Tagelyk ferwaarmt de thermyske frijlitting ek yn 'e hjoeddeistige overload, bûgde it bimetaal en drukte itren frij frijlitting fan' e Cirve CEIDSEANSE, de frijlitten fan 'e ûnrêstige frijlitting fan' e koarte termyn-overlaarse easken fan 'e koarte termyn foar koarte termyn hat.

Seleksje- en ynstallaasje foarsoarchsmaatregels

Matching Aktuele beoardieling om te laden: by it oankeapjen fan kromme C McBes, om te soargjen dat de hjoeddeistige hjoeddeistige gebrûk fan 'e circuit-break is dy't kin resultearje yn skea oan' e apparatuer of in abnormale loskeppeling.

Seleksje fan bestjoerings-skaaimerken: Curve C Stripping Curves binne geskikt foar de measte konvinsjonele loads, mar de krekte seleksje sil moatte wurde bepaald troch de applikaasje-easken fan it circuit.

Ynstallaasje Lokaasje: De MCB moat ynstalleare wurde yn in distribúsje of switchfak om de feiligens en betrouberens fan it circuit te garandearjen. Tagelyk moat it yn in lokaasje ynstalleare wurde wêr't it maklik is te betsjinjen en te kontrolearjen, sadat jo yntiids maatregels kinne wurde nommen yn gefal fan malfunksje.

Regelmjittige ynspeksje en ûnderhâld: Om it juste funksjonearjen fan 'e kromme C McB te garandearjen, moat it op regelmjittige basis wurde ynspekteare en ûnderhâlden. Dit omfettet kontrolearje dat de kontakten fan 'e Circuit-breaker yn goede steat binne, dat it loskeppeling-meganisme fleksibel is, ensafuorthinne.

Curve C MCB Miniature Circuit Breaker
