Curve D MCB Miniature Circuit Breaker

Troch it foljen fan in oantal ynternasjonale feiligensnormen en autoritative sertifikaasjes biedt kurator-brekferbining betroubere beskerming foar elektryske systemen en wurdt breed brûkt yn in ferskaat oan applikaasjes wêr't hege feiligens en stabiliteit nedich binne. By it selektearjen en gebrûk fan Curve D McBs, wurdt it oanrikkemandearre te wêzen op basis fan spesifike elektryske systeemeasken en lade de oanbelangjende oanbelangjende en dat de oanbelangjende ynstallaasje en ûnderhâldskoades wurde folge.

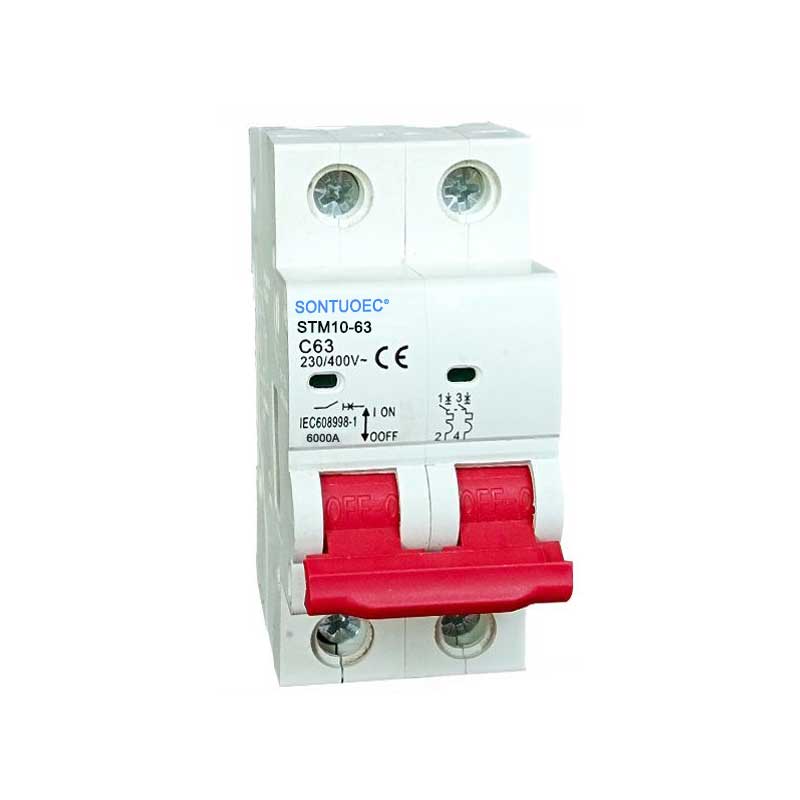

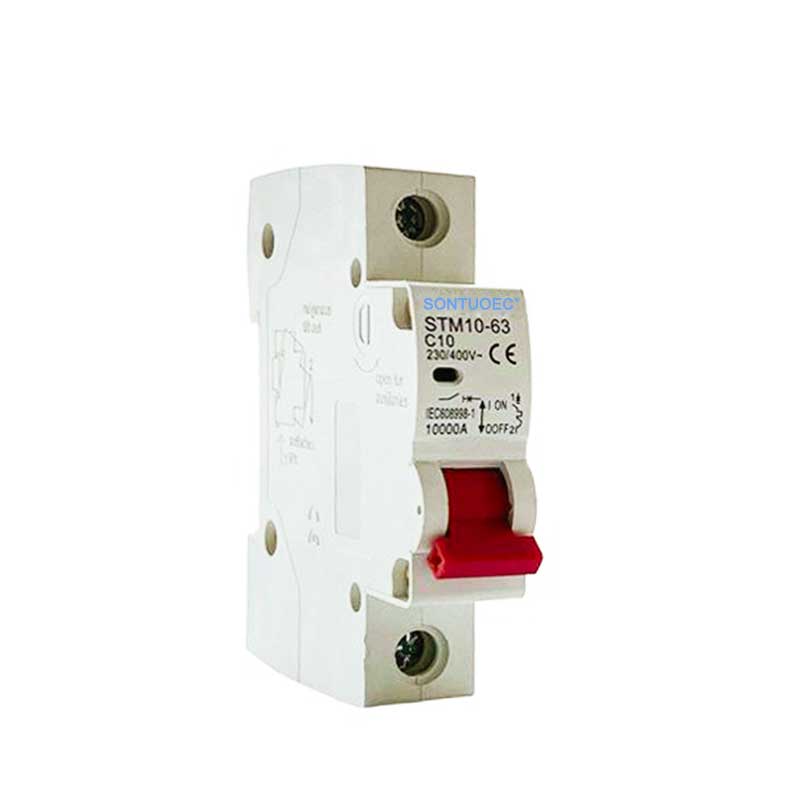

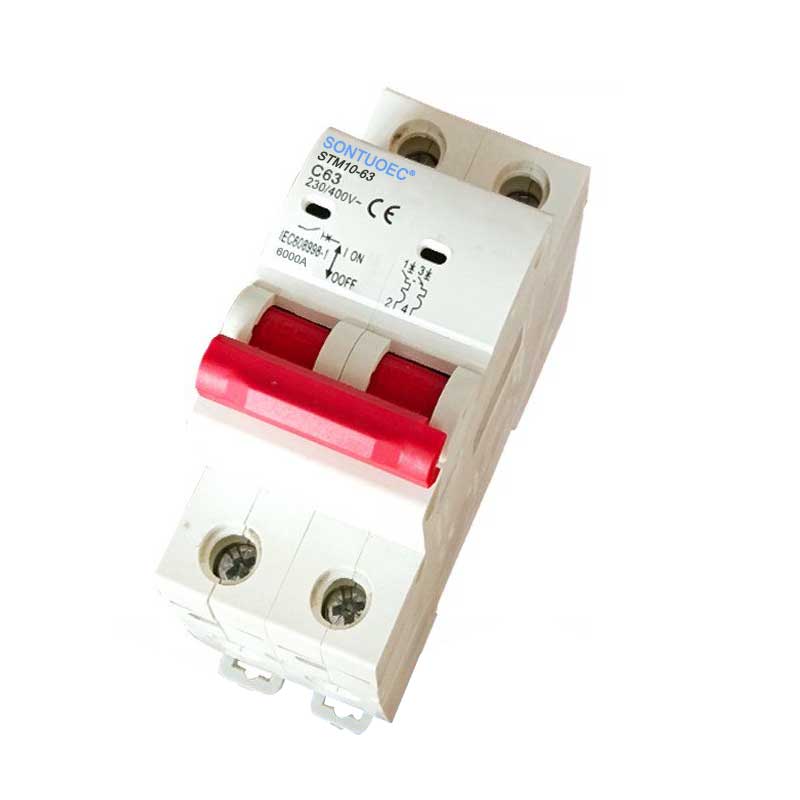

Model:STM10-63

Stjoer Inquiry

produkt Omskriuwing

Standert		IEC / EN 60898-1
Elektrysk Funksjes	Beoardiele hjoeddeistich yn	A	1,2,4,610,20,20,25,32,40,50,63a
	Poalen	P	1p, 2p, 3p, 4p
	Beoardiele spanning ue	V	AC 230/400
	Isolaasje spanning ui	V	500
	Beoardiele frekwinsje	Hz	50/60
	Beoardiele brekkendapasiteit	A	3000, 4500, 6000
	Rated Impuls with the voltage (1.2/50) UIMP	V	4000
	Dielektric Test Voltage by Ind.Freq.for 1 min	KV	2
	Fersmoargread		2
	Karakteristyk foar thermo-magnetyske release		B, C, D
Meganysk Funksjes	Elektrysk libben	t	4000
	Meganysk libben	t	10000
	Beskerming fan graad		IP20
	RECE RECE RECE RECE RECE RECE RECE RECE RECE RECE RECE RECE RECE RECE RECE RECE RECE RECE RECE RECE RECEFERMEFT FOAR SETTING fan thermyske elemint	ºc	30
	Omjouwingstemperatuer (mei deistich gemiddelde ≤35ºC)	ºc	-5 ~ + 40 (spesjale applikaasje ferwize asjebleaft Temperatuerferifikaasje korreksje)
	Opslach Temperatuer	ºc	-25 ~ + 70
Ynstallaasje	Terminalferbining type		Busbar / CBE-type
	Terminalgrutte top / boaiem foar kabel	mm2	25
		TWG	18-3
	Therminal Grutte Top / boaiem foar busbalke	mm2	25
		TWG	18-3
	Tightening Toolque	N * m	2
		Yn-lbs	18
	Montearjen		Op Din Rail en 60715 (35mm) troch middel fan Fast Clip-apparaat
	Ferbining		Fan boppe- en ûnderkant

Produkt skaaimerken

 Rated hjoeddeistich en spanning: Curve D McBes binne geskikt foar in breed skala oan wurdearre streamingen, lykas 6A, 33, ens, 60V, 2620V, 400V, ensfh., En foar frekwinsjes fan 50 / 60HZ.

 Hitdrawale skaaimerken: Curve D MCB's binne benammen geskikt foar hege induktive loads dy't grutte bisten genereart, en s. Sykte, ensfh. Distribúsje-systemen, ensfh. Distribúsje-systemen, en krêftferdielingssystemen, en macht oanbod systemen. It ynstelde stroom fan it brekken is typysk 10-40 kear de beoardiele hjoeddeistich, wat betsjut dat it snel circuits kin snije en apparatuer yn 'e hommelse ferheegje.

 Koarte-circuit-beskerming: D-Curve McB's hawwe in brekken fan 'e hege koarte-circuit, lykas de beoardieljen fan koarte-circuit fan 6ka foar guon produkten, dy't kolomen kinne beheine fan circuits te beskermjen tsjin koarte-circuit.

 Safetesnormen en sertifikaasjes: Dizze produkten foldogge normaal mei in oantal ynternasjonale feiligensnammen, lykas 90898.1, ensfh., En hawwe in ce, CCC, TUV, om te soargjen dat de produkten feilich binne.
