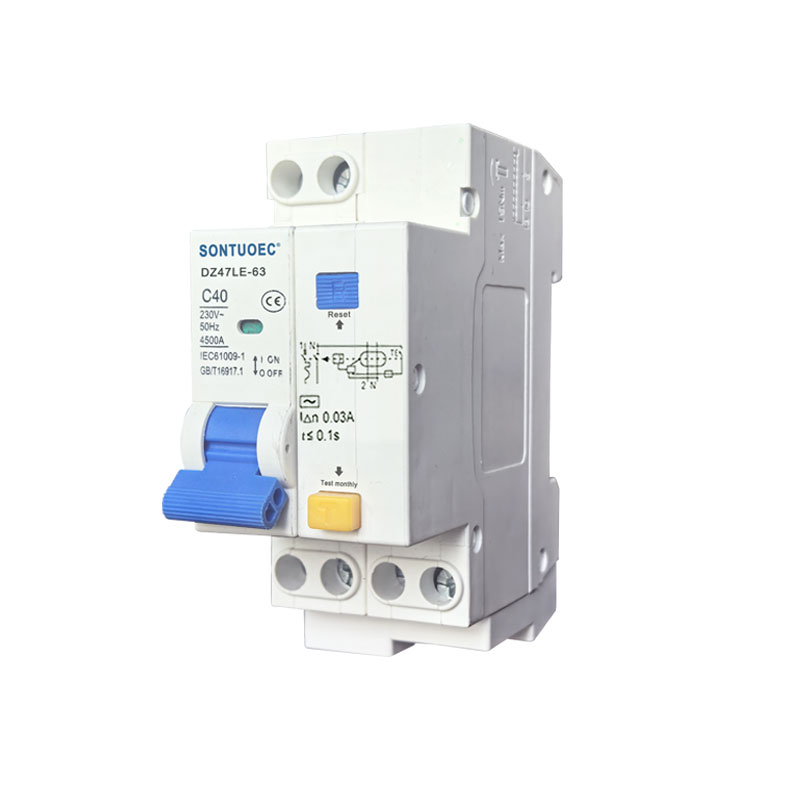

Dz47le-63 RCBO Series Lekstrom Circuit Breaker

SONTUOEC is ien fan 'e Sineeske leveransiers/fabrikanten dy't spesjalisearre binne yn' e produksje fan ferskate lytse elektryske apparaten. 4 poal en rated stream oant 63A. It kin de line en motor beskermje foar oerbelêsting en koartsluting It kin ek brûkt foar seldsum line konverzje en seldsum motorstart. It konform mei de noarmen fan IEC61009.1.

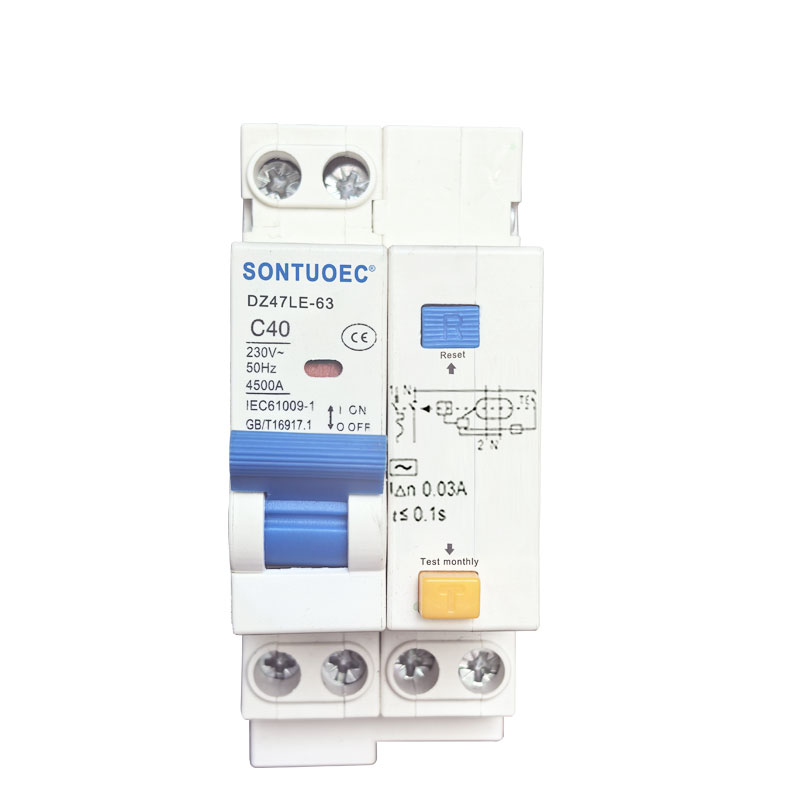

Model:DZ47LE-63

Stjoer Inquiry

produkt Omskriuwing

Technyske parameters:

nominale spanning (V)	Nominearre stroom fan saak Inm(A)	Poalen	Neutra	Rated CurrentIn (A)	Rated koarte circuit Breaking Kapasiteit Icu (KA)		Rated Aktuele Leakage Breaking Strom	Nominearre stroom net brekstroom (mA)
nominale spanning (V)	Nominearre stroom fan saak Inm(A)	Poalen	Linel	Rated CurrentIn (A)	Breaking Capacity Icu (KA)	COS	(mA))	Nominearre stroom net brekstroom (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

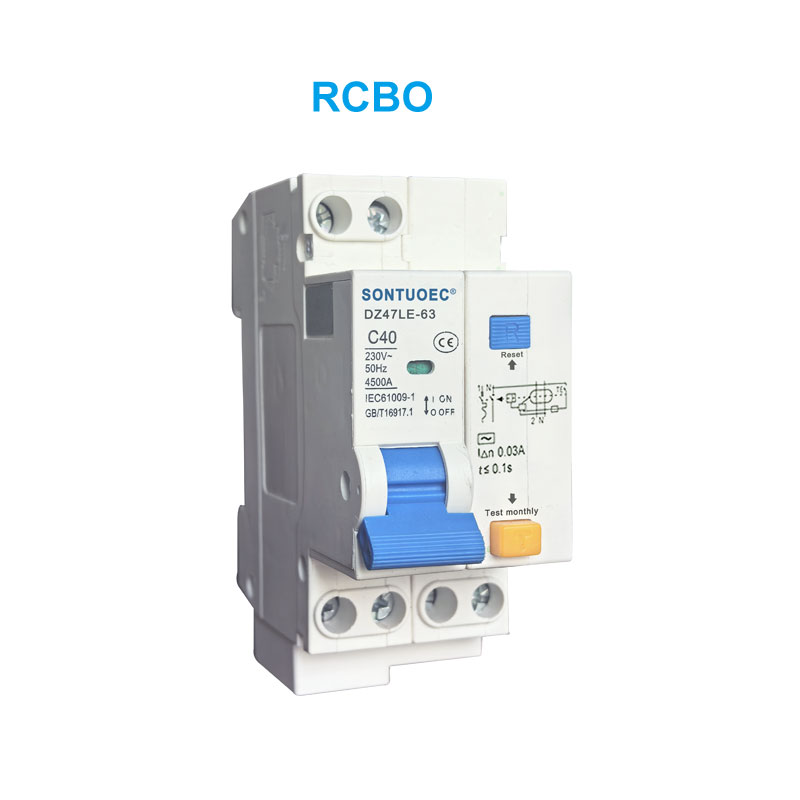

DZ47LE Residual Current Operated Circuit Breaker mei oerstreambeskerming (elektroanysk):

1. Applikaasje

Personiel en brânbeskerming

Kabel- en linebeskerming tsjin oerlêst en koartsluting

2. Algemiene regels foar it kiezen fan RCBO:

a.Rated oerbleaune wurkstream

Yn ≤ 30 mA: ekstra beskerming yn gefal fan direkte kontakt In ≤ 300 mA: previntyf brânbeskerming yn gefal fan grûnfoutstreamen

b. Tripping klasse

AC-klasse - Tripping wurdt garandearre foar sinusoïdale, wikselstromen, oft se fluch tapast wurde of stadichoan ferheegje.

c.Tripping kromme

C curve (5-10 In) beskerming en kontrôle fan de circuits tsjin overloads en koartsluting; beskerming foar resistive en inductive loads mei lege inrush current.

D curve (10-14 In) beskerming en kontrôle fan de circuits tsjin overloads en koartsluting; beskerming foar circuits dy't loads leverje mei hege inrushstream by it sluten fan 'e sirkwy (LV / LV transformators, breakdown lampen).
