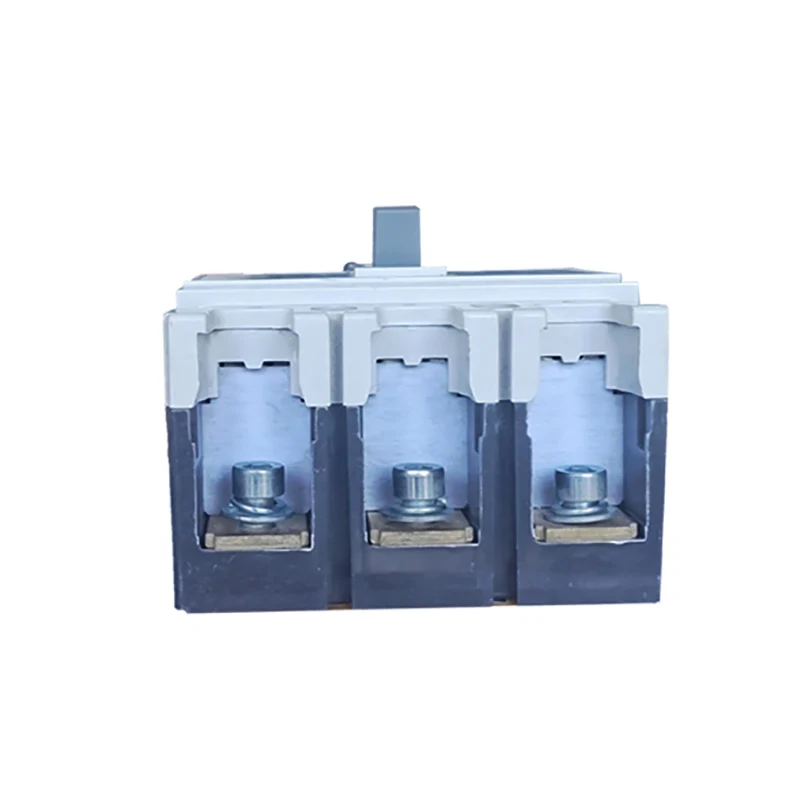

Elektryske Moulded Case Circuit Breaker

Electric Molded Case Circuit Breaker is in soarte fan elektryske apparatuer mei beskerming funksjes lykas overload, koartsluting en ûnder spanning. It wurkprinsipe is dat ûnder normale bedriuwsbetingsten de circuit breaker yn in sletten steat is, as it circuit oerbelêsting, koartsluting of ûnder spanning en oare flaters is, sil de circuit breaker automatysk it circuit ôfbrekke, om it circuit te beskermjen en de feiligens fan 'e apparatuer.

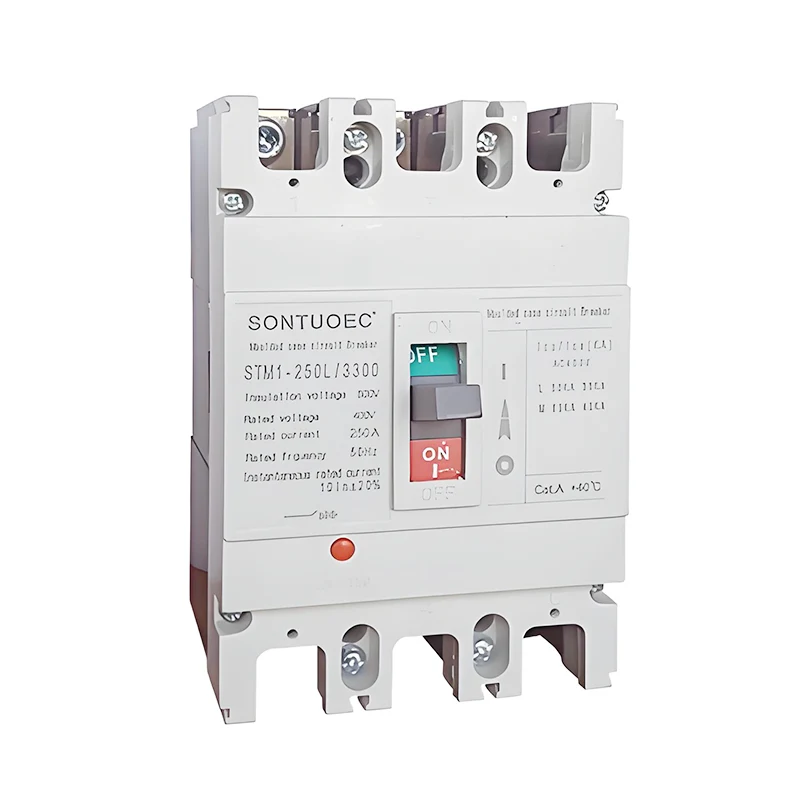

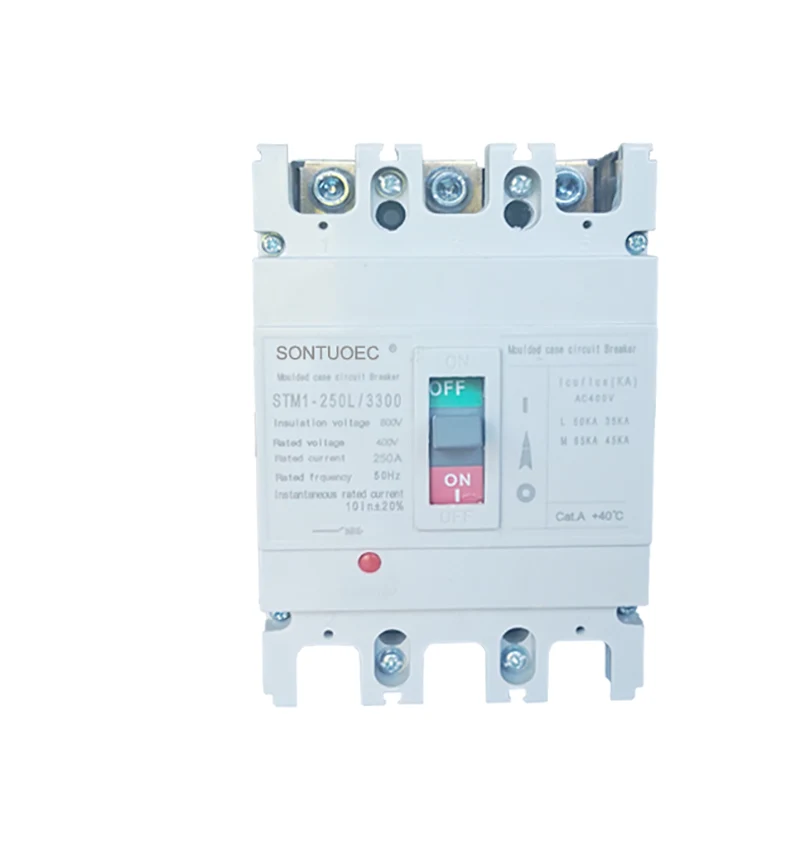

Model:STM1-250L

Stjoer Inquiry

produkt Omskriuwing

Model		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Rated Cortirucus curert		125			250			400			630			800			1250
Rated Curert hn(A)		16,20,25,32,40,50			100,125,140,160,			250.315.350.400			400.500.630			630.700.800			80.010.001.250
		63,80,100,125			180.200.225.25
Rated Operating Votage Ue (V) DC								500,550,7			501.000
Rated útjefte Votage UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Test Votage One Miute(V)		3500			3500			3500			3500			3500			3500
Breaking Capacity (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechanical He	Times	7000			7000			4000			4000			2500			2000
Elektrysk libben	Times	2000			2000			1000			1000			800			600
Breaking Times (ms)		20			20			20			20			20			20
Ynstallaasje Lokaasje		Elk plak
bolator kapasiteit		Ja
Standert		IEC 60947-2, IEC 60947-1, GB 14048, GB 14048-2
Temperatuer (C)		25℃-50℃
Beskerming Degress		b20
Accessory		OF/SD/MX
Arcing ôfstân (mm)		250

Model NO.	STM1-250L/3300
Arc-extinguishing Medium	Loft
STANDERT:	IEC 60947-2
Struktuer	MCCB
Type	Moulede gefal Circuit Breaker
Certification	CE
Approvals	CE, ISO9001
Levertiid	Binnen 20 dagen
Spesifikaasje	63A-630A
Oarsprong	Wenzhou Zhejiang
Production Kapasiteit	2000 stikken / wike
Faasje	Normaal type Circuit Breaker
Ynstallaasje	Fêst
Poalen Number	3P 4P
Funksje	Konvinsjoneel Circuit Breaker, Circuit-Breaker Failure Protection, Overcurrent beskerming
Priis	Fabryk Priis
Garânsje Tiid	12 moannen
Ferfier Package	Binnen Doaze/karton
Trademark	SONTUOEC,WZSTEC,SONTUNE,IMDEC
HS Koade	8536200000

Struktuer en skaaimerken

Struktuer: elektryske getten gefal circuit breaker bestiet meastentiids út kontakt systeem, arc extinguishing systeem, bestjoeringssysteem meganisme, striker, en shell en oare dielen.

Funksjes:

It hat hege brekkapasiteit en goede dynamyske thermyske stabiliteit.

De shell is makke fan flammefertragend, bôgebestindich isolearjend materiaal, mei hege feiligensprestaasjes.

It bestjoeringsmeganisme is fleksibel en betrouber, wat handich is foar brûkers om manuell of elektrysk te operearjen.

De disconnector hat in ferskaat oan beskerming funksjes, en kin útfiere oerienkommende aksjes neffens ferskate fouten fan it circuit.

Funksje en gebrûk

Funksje: Elektryske foarme kofferbrekker hat ferskate beskermingsfunksjes lykas oerlêstbeskerming, koartslutingsbeskerming, ûnderspanningsbeskerming en lekkagebeskerming. Under harren betsjut overload beskerming dat as it circuit wurdt oerladen, de circuit breaker kin automatysk loskeppele it circuit om foar te kommen dat de apparatuer wurdt skansearre troch oververhitting; koartsluting beskerming betsjut dat as in koartsluting optreedt yn 'e sirkwy, de circuit breaker kin fluch ôfsnien de flater hjoeddeistige te kommen fjoer en oare feiligens ûngemakken; undervoltage beskerming betsjut dat as de macht oanbod spanning is leger as de rated wearde, de circuit breaker kin automatysk loskeppele it circuit te beskermjen de apparatuer út wurdt skansearre; en lekkage beskerming betsjut dat as in lekkage optreedt yn it circuit, de circuit breaker kin op 'e tiid snije út de macht oanbod te beskermjen persoanlike feiligens. Leakage beskerming betsjut dat de circuit breaker kin snije út de macht oanbod yn 'e tiid as der lekkage yn it circuit te beskermjen persoanlike feiligens.

Gebrûk: Elektryske getten kastielbrekkers wurde in protte brûkt yn elektryske systemen yn wen-, kommersjele, yndustriële en ferfierfjilden. Yn it wenfjild wurdt it brûkt om de feiligens fan hûskringen en elektryske apparatuer te beskermjen; op kommersjeel fjild wurdt it brûkt om de elektryske systemen fan grutte gebouwen en kommersjele gebouwen te beskermjen; op it yndustriële fjild wurdt it brûkt om de feilige wurking fan fabryksapparatuer en masines te kontrolearjen en te beskermjen; op it ferfierfjild wurdt it brûkt om de stabile wurking fan ferkearsljochten, spoarsignalen en oare apparatuer te beskermjen.
