Elektryske sirkwybrekker

In elektryske sirkwy-breaker is in wikselapparaat yn steat om aktueel te dragen en te brekken ûnder normale as abnormale circuit-omstannichheden. De wichtichste funksje is om it sirkel te beskermjen fan skea feroarsake troch overloads, koarte sirkwy en oare abnormale omstannichheden om de feilige en stabile wurking fan it machtsysteem te garandearjen. As oerstap, koarte sirkwy en oare fouten foarkomme yn it Circuit, kin de elektryske brek de hjoeddeistige fan 'e stroom snije, foarkomme dat de skuld útwreidet, en beskermet de apparatuer en persoanlike feiligens.

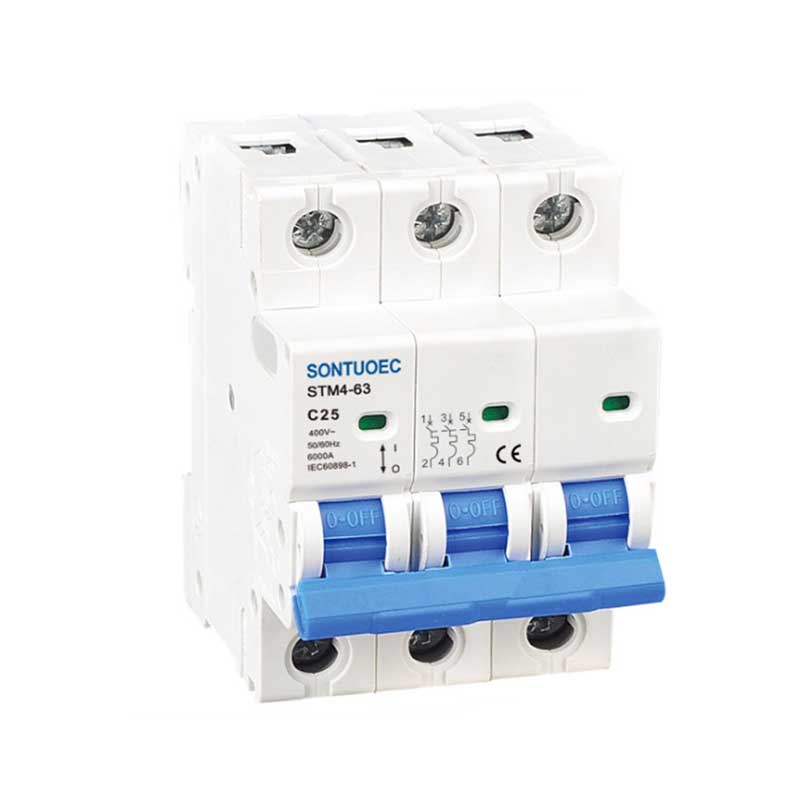

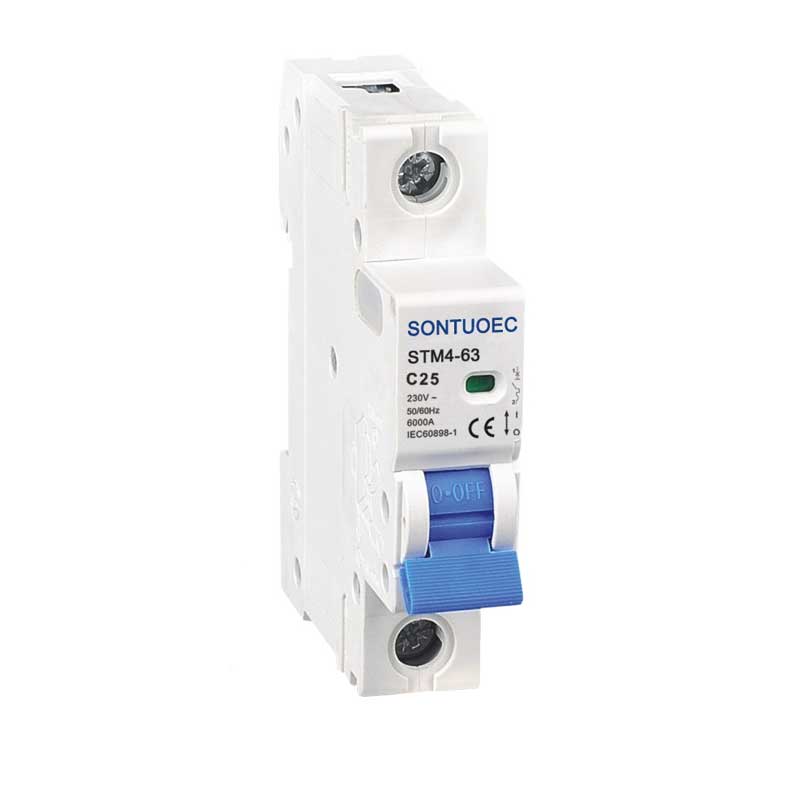

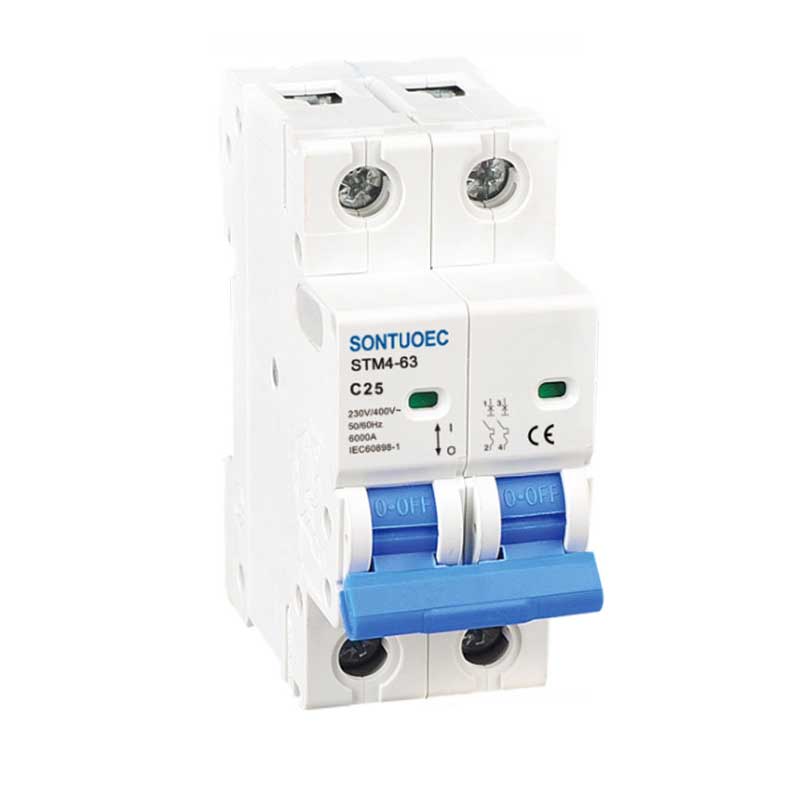

Model:STM4-63

Stjoer Inquiry

produkt Omskriuwing

Model	Stm4-63
STANDERT	IEC60898-1
Poal	1p, 2p, 3p, 4p
Koarte sirkwy-kapasiteit	3KA, 4.5Ka, 6KA
Beoardiele Aktueel (yn)	1,2,4,610,20,20,25,32,40,50,63a
Beoardiele Voltage (UN)	Ac230 (240) / 400 (415) V
Beoardiele Frekwinsje	50 / 60HZ
Tripping Curve	B, C, D
Magnetysk Releasen	B Kromme: Tusken 3in en 5 yn
	C CURVE: Tusken 5in en 10in
	D-kromme: tusken 10IN en 14IN
Elektro-meganysk duorsumens	oer 6000 syklusen

Prinsipe fan operaasje

It wurkprinsipe fan elektryske sirkwesbrakers is basearre op 'e prinsipes fan elektromagnetyske induksje en meganyske oerdracht. Doe't de hjoeddeistige yn it Circuit de Rated-wearde is grutter dan sil it thermyske ynbrekker opwarmje en produsearje fan 'e bimetaal, as de elektromagnet genôch sûkte om it loskeppeling fan' e loskeppelde meganisme te hanneljen, dus snijt de circuit. Derneist hat de Circuit-breaker ek in ARC-útstekkende apparaat, dat de ARC oanmakke kin, as jo de hjoeddeistige brekke en de bôge fan it skeel fan apparatuer.

Haadkomponinten

Elektryske sirkwasker bestiet yn 't algemien út kontaktpersysteem, ARC-útstekkende systeem, bestjoeringsmeganisme, spits, shell ensafuorthinne. Contact System wurdt brûkt om te ferbinen en te ferbinen fan it sirkwy-breaker; ARC-útstapkes-systeem wurdt brûkt om de ARC generearre te blussen by it brekken fan 'e hjoeddeistige; Bestjoeringsmeganisme wurdt brûkt om de hantlieding of automatyske operaasje te realisearjen fan 'e Circuit Breaker; De Tripper is it diel dat de aksje fan 'e Circuit-breaker triget neffens de fout situaasje yn it circuit; De shell wurdt brûkt om de ynterne struktuer te beskermjen fan 'e circuit-breakher en foarkomme eksterne ynterferinsje.
