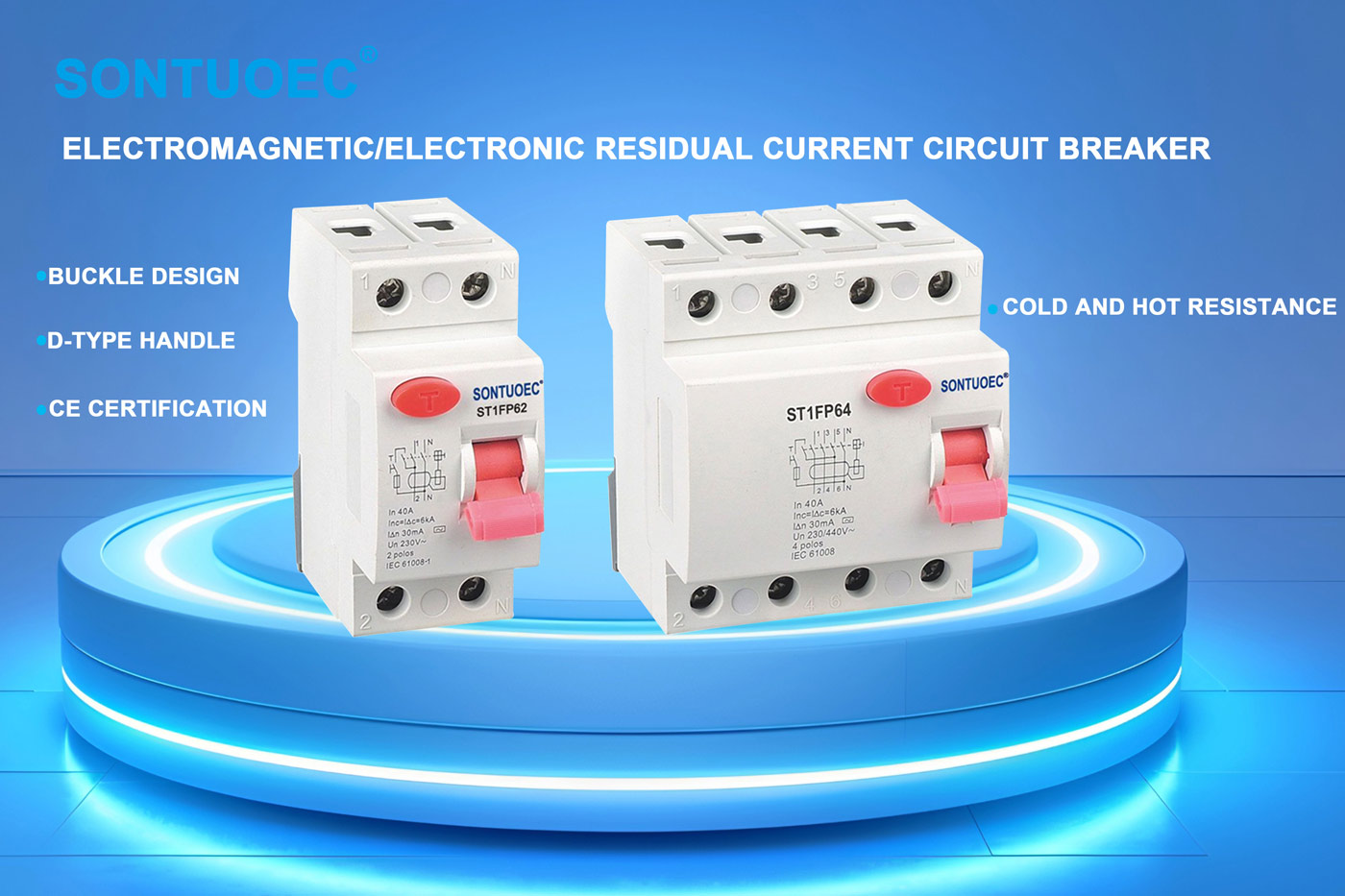

Elektroanysk type RCCB

Doe't de oerbliuwend hjoeddeistige yn it circuit in preset is, sil it elektroanyske type fan it elektroanyske ynfette om it sirkwy te besunigjen, dus foarkomme fan elektryske skok ûngemakken en elektryske brannen. Elektroanyske RCCB's brûke elektroanyske komponinten en mikropo's en oare technologyen om gruttere gefoelichheid en krektens te leverjen.

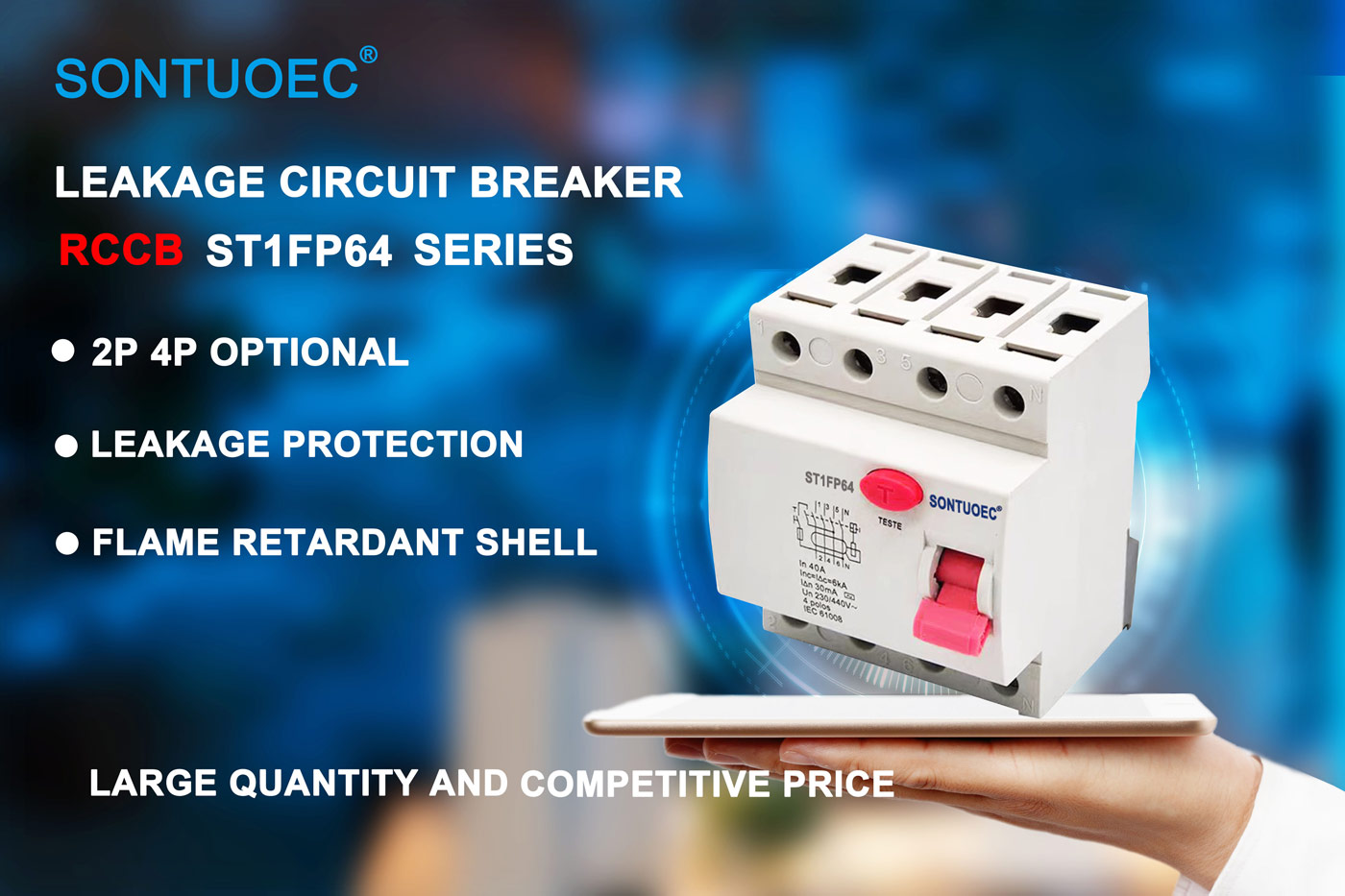

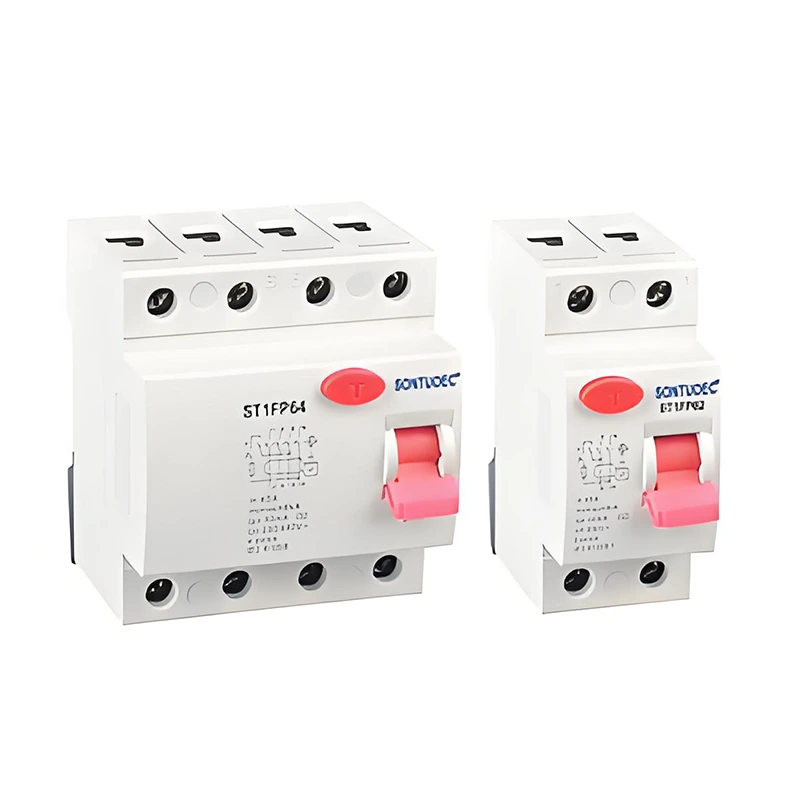

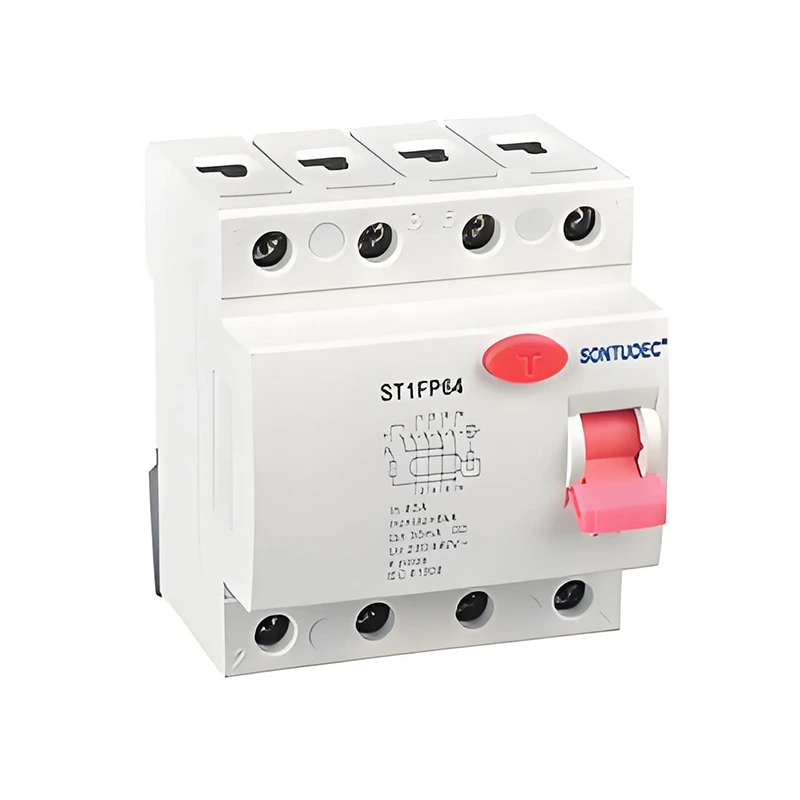

Model:ST1PF64

Stjoer Inquiry

produkt Omskriuwing

Sandard			Ieek / en61008.1
Elektrysk	Type (Wave Form of the Earth Leeftage Sense)		Elektro-magnetysk type, elektroanysk type
Funksjes	Beoardiele hjoeddeistich yn	A	En, en
	Poalen	P	2,4
	Beoardiele spanning ús	V	AC 240 / 415V; AC 230 / 400V

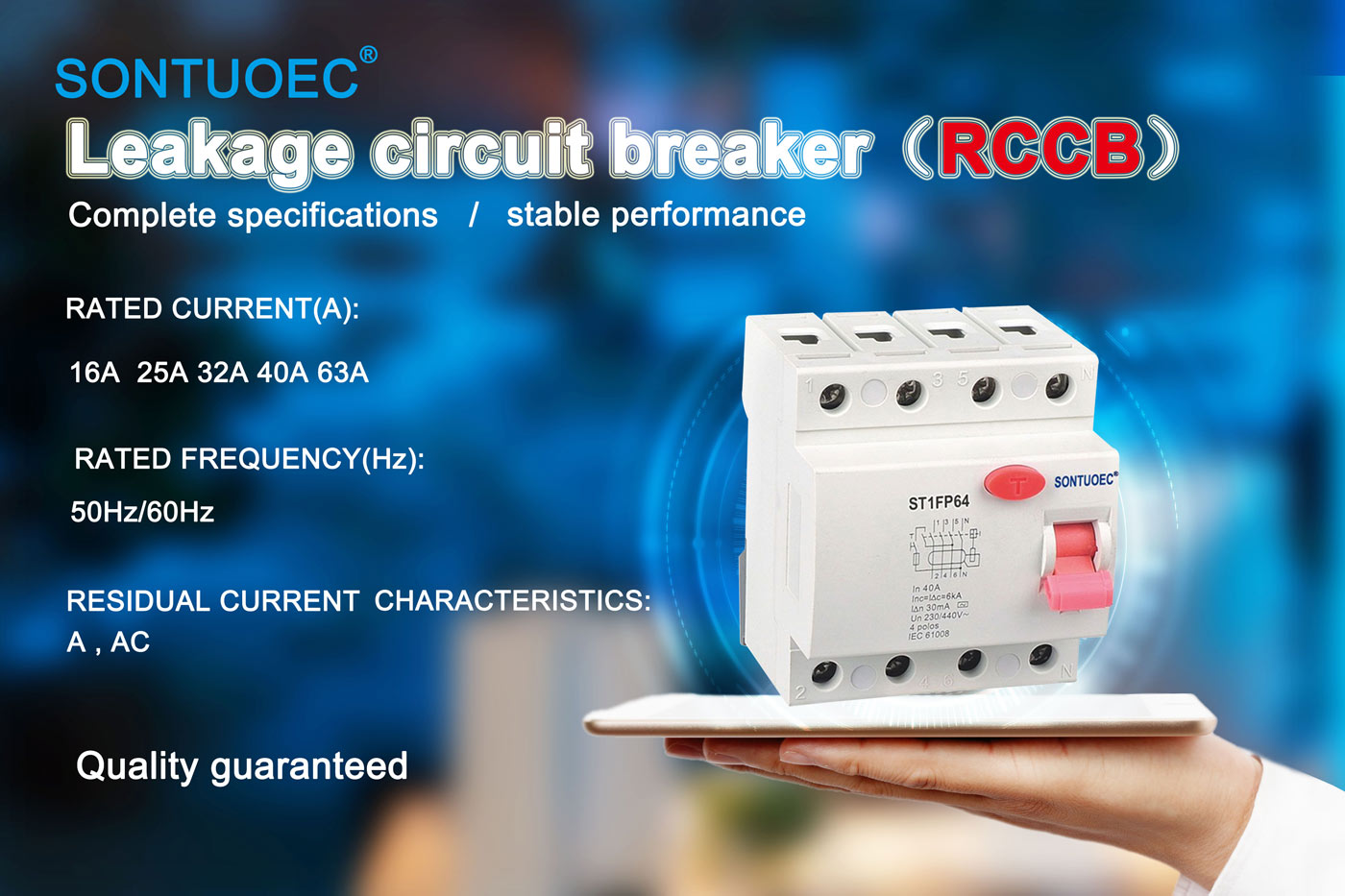

	Rated hjoeddeistich		16,25,32,40,63a
	Beoardiele gefoelichheid, ik bin △ n	A	0.01,0.03,0.1,0.3,0.5
	Isolaasje spanning ui	V	500
	Beoardiele restaasje en	A	630
	brekkende kapasiteit I △ m	A	630
	Koarte-circuit hjoeddeistich i △ c	A	6000
	SCPD FUSE	A	6000


	Beoardiele frekwinsje	Hz	50/60
	Fersmoargread		2
Meganysk	Elektrysk libben	t	4000
Funksjes	Meganysk libben	t	10000
	Beskerming fan graad		IP20
	Omjouwingstemperatuer	ºc	-25 ~ + + 40
	(mei deistich gemiddelde ≤35ºC)	ºc	-25 ~ + + 40
	Opslach Temperatuer	ºc	-25 ~ + 70

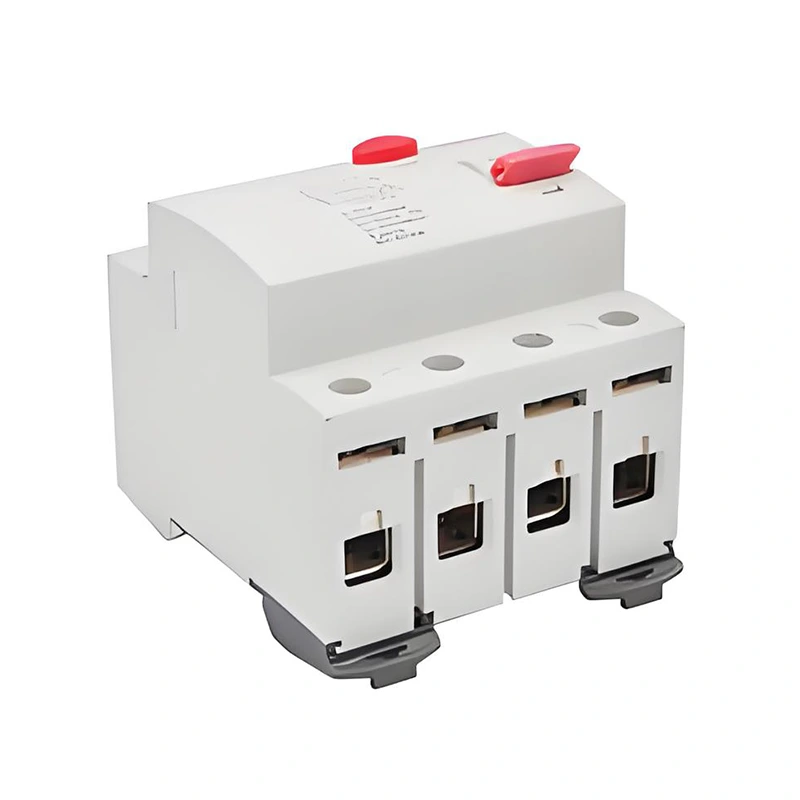

Ynstallaasje	Terminalferbining type		Kabel / U-Type busbalke / Busbalke
	Terminalgrutte top / boaiem foar kabel	mm2	25
	Terminalgrutte top / boaiem foar kabel	TWG	3.18
	Terminalgrutte top / boaiem foar busbalbalke	mm2	25
	Terminalgrutte top / boaiem foar busbalbalke	TWG	3.18
	Tightening Toolque	N * m	2.5
	Tightening Toolque	Yn-lbs	22
	Montearjen		Op Din Rail en 60715 (35mm) troch middel fan Fast Clip-apparaat
	Ferbining		Fan boppe- en ûnderkant

Prinsipe fan operaasje

It bestjoeringsprinsipe fan it elektroanyske type RCCB is basearre op 'e prinsipes fan elektromagnetyske induksje en hjoeddeistige balâns. Doe't de faze- en nul-rigelomen yn it Circuit unbalanced binne, bestiet ik. De hjoeddeistige hjoeddeistich, de hjoeddeistige transformator sil dizze unbalance detektearje en in korrespondearjend sinjaal generearje. Dit sinjaal, nei't er ferwurke wurdt troch it elektroanyske circuit, sil de aksje fan 'e release-meganisme triggerje, sadat de sirkwy breaker sil it snel fan it sirkwes snije.

Haadfunksjes

Hege gefoelichheid: Elektroanyske RCCB's kinne heul lytse oerbleaune streamingen detektearje, meastal minder dan 30ma of sels leger.

Snelle aksje: Ienris wurdt de oerbleaune hjoeddeistige ûntdutsen om de presetwearde te boppe de presets, sil de RCCB fuortendaliks hannelje om it sirkwy te snijen en ûngemak te besunigjen.

Feilich en betrouber: RCCB oannimt Avansearre elektroanyske komponinten en Microprocess-technology om hegere betrouberens en stabiliteit te leverjen.

Maklik te ynstallearjen en te behâlden: Elektronyske RCCB's hawwe normaal in kompakte struktuer en ienfâldige wiring, wêrtroch se maklik te ynstallearjen en te behâlden.

Applikaasje-senario's

Elektroanyske RCCB's wurde breed brûkt yn in ferskaat oan situaasjes wêr't elektryske beskerming nedich is, ynklusyf, mar net beheind ta:

Wenken en kommersjele gebouwen: brûkt om elektryske apparatuer en persoanlike feiligens te beskermjen, te foarkommen dat elektryske skok ûngemakken en elektryske brannen foarkomme.

Yndustriële produksjelinen: brûkt om elektryske apparatuer te beskermjen lykas motors en transformators fan normale operaasje, foarkomme dat apparatuer skea en downtime foarkomt fanwege lekkage en overbelesting.

Iepenbiere fasiliteiten: lykas sikehuzen, skoallen, biblioteken en oare plakken, brûkt om de feilige operaasje te garandearjen fan elektryske apparatuer en it feilige gebrûk fan elektrisiteit.
