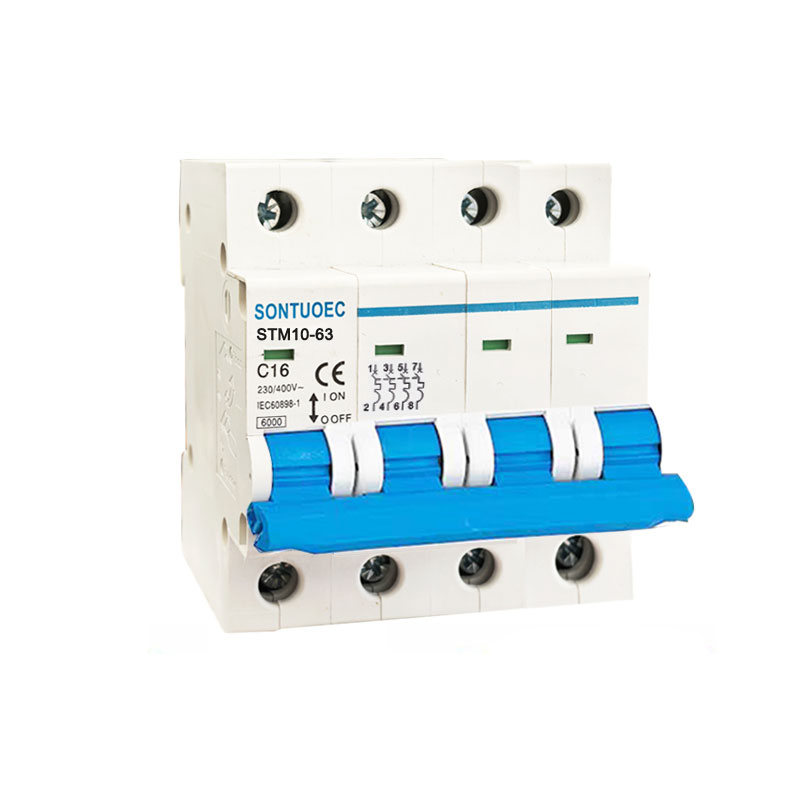

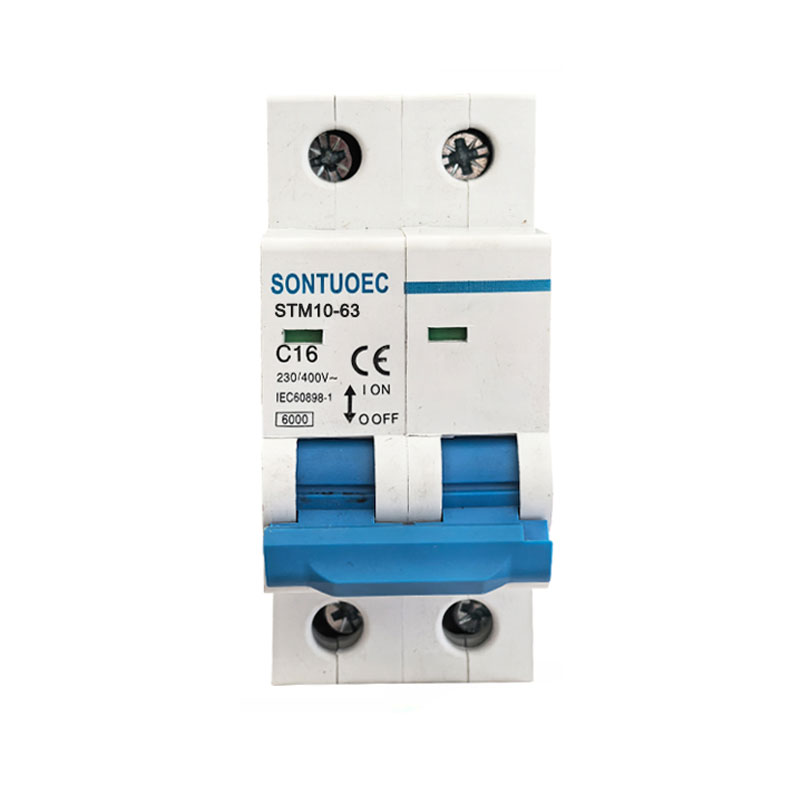

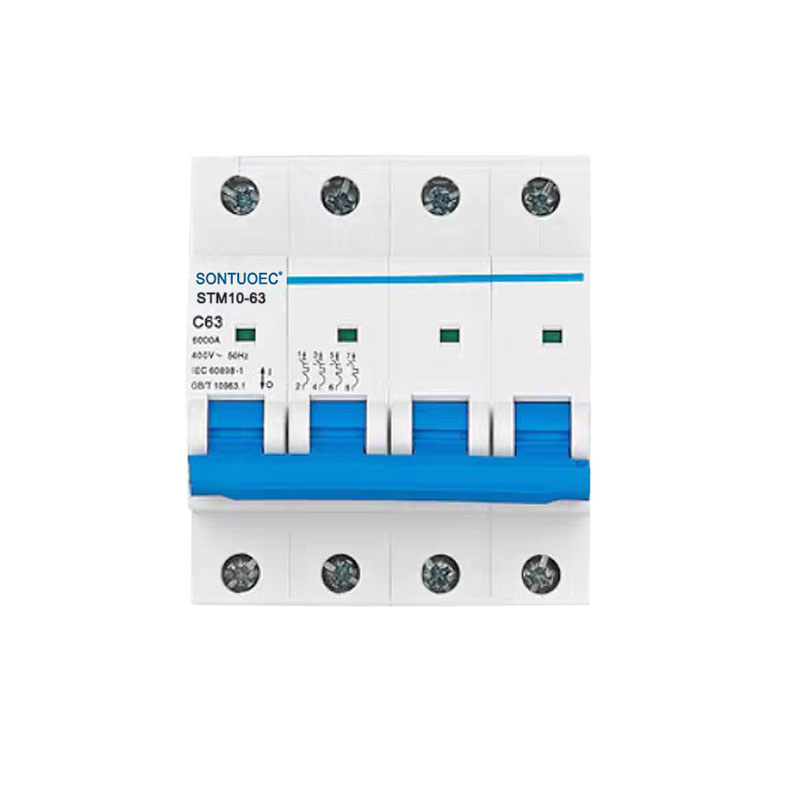

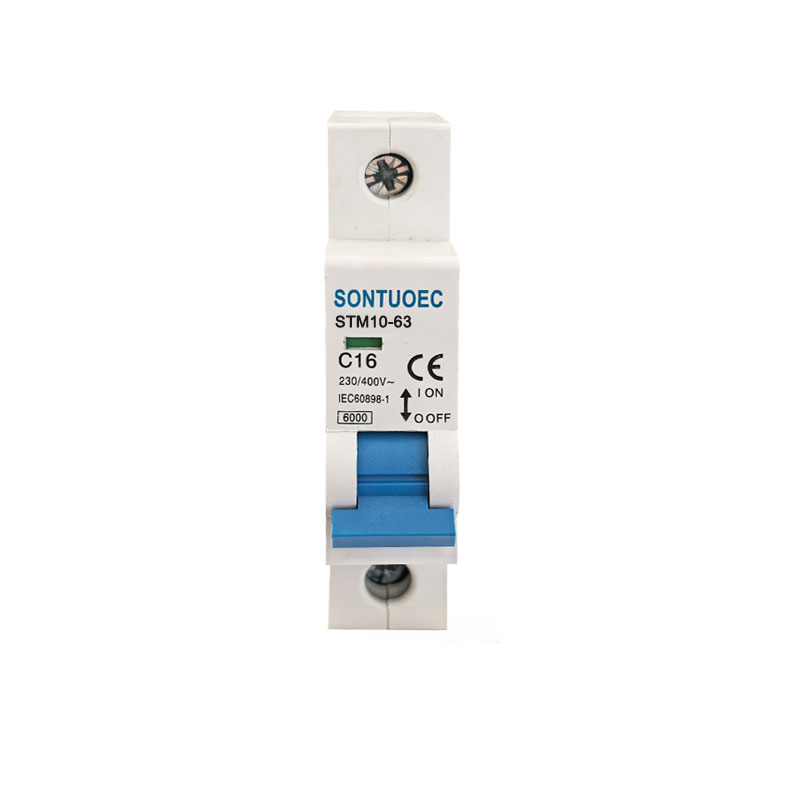

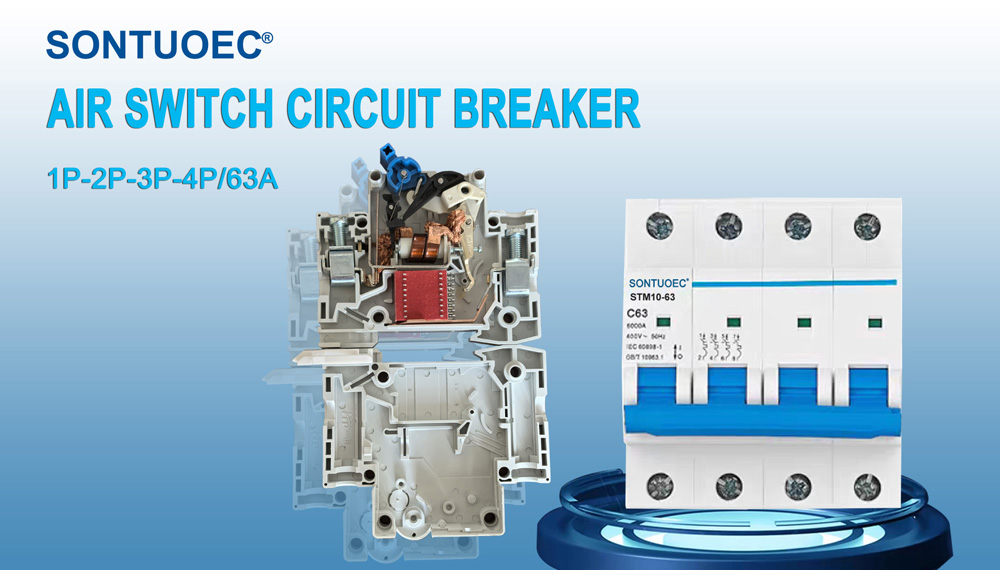

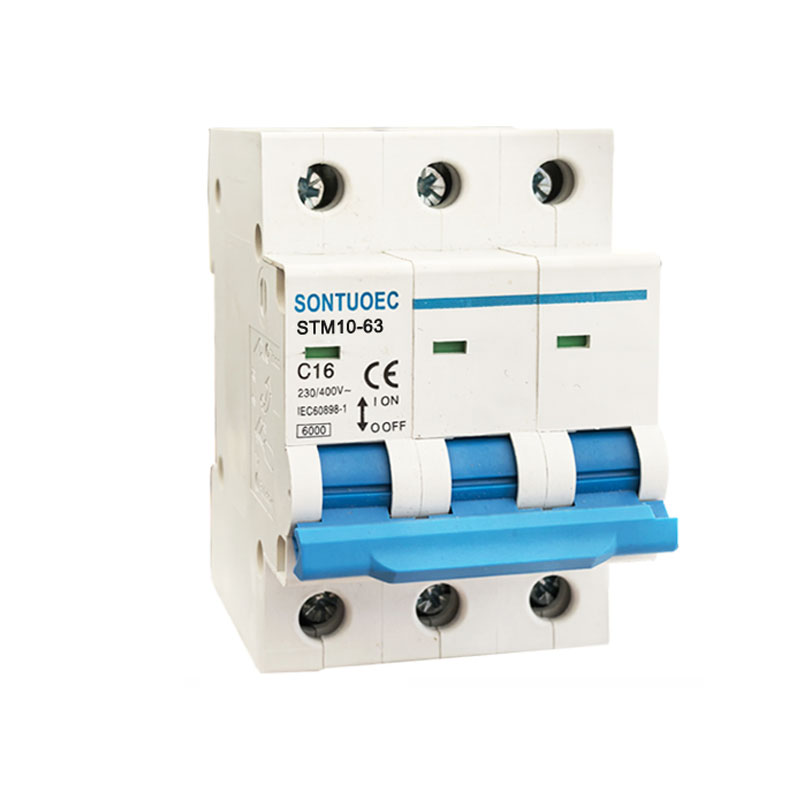

Factory Direct Sale MCB Stm10-63 Series 6ka Miniature Circuit Breaker

SONTUOEC is ien fan 'e Sineeske leveransiers / fabrikanten dy't spesjalisearje yn' e produksje fan ferskate lytse elektryske apparaten STM10-63 Series hege brekkende miniature circuit breaker hat de funksjes fan struktuer avansearre, prestaasjes betrouber, brekkapasiteit heech, uterlik elegant en har shell en dielen binne makke fan materiaal mei ynfloedresistinsje, sterke flammefertragende funksje. It is geskikt foar macht systeem fan 50 of 60 frekwinsje, Ue 400V en ûnder, Ui 63A en below.It foldocht oan de noarmen IEC60898.1 en GB10963.1

Model:STM10-63

Stjoer Inquiry

produkt Omskriuwing

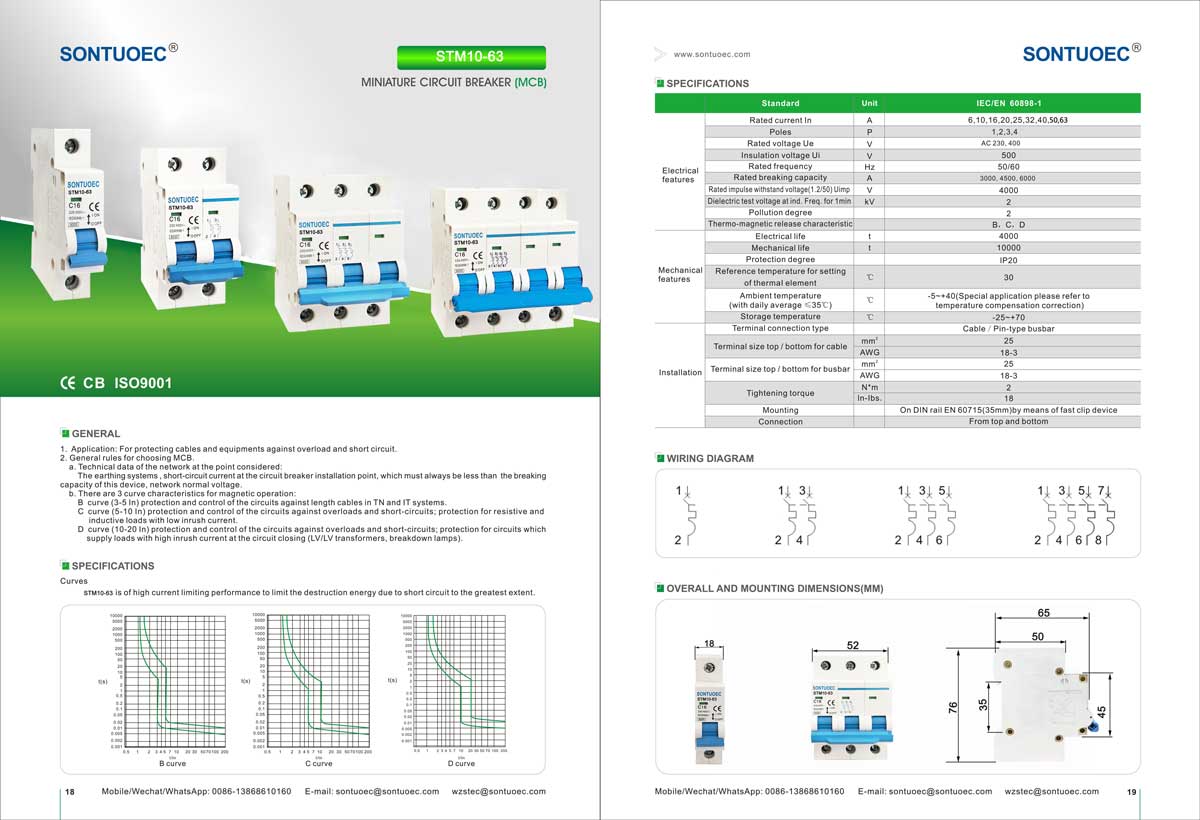

SPESIFIKASJES:

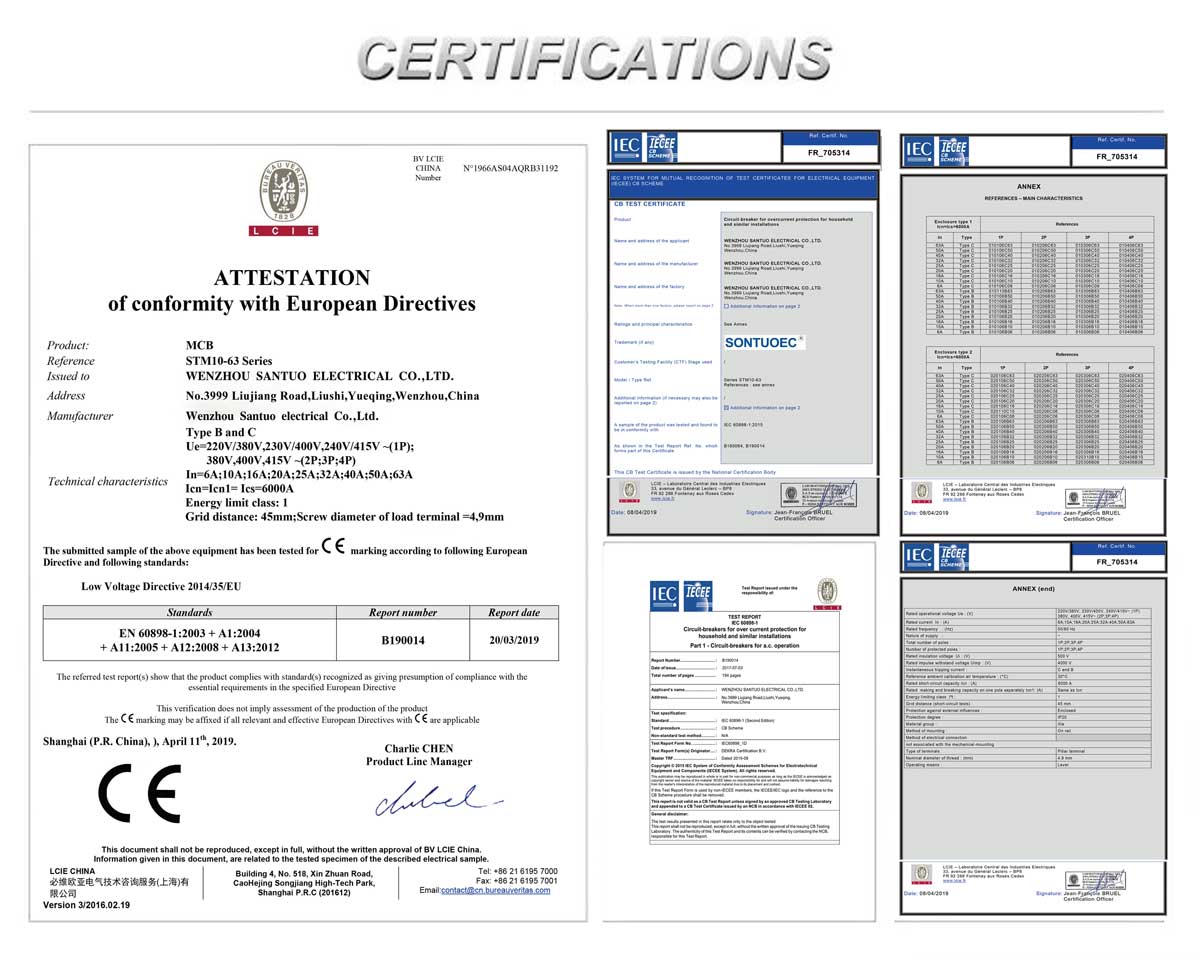

	Standert		IEC/EN 60898-1
Elektrysk	Rated hjoeddeistige In	A	1,2,4,6,10,16,20,25,32,40,50,63A
funksjes	Poalen	P	1, 2, 3, 4
	Nominearre spanning Ue	V	AC 230, 400
	Isolaasje voltage Ui	V	500
	Rated frekwinsje	Hz	50/60
	Rated breaking kapasiteit	A	3000, 4500, 6000
	Rated ympuls wjerstean spanning (1.2/50) Uimp	V	4000
	Dielektryske testspanning by ind.Freq.foar 1 min	Kv	2
	Fersmoarging graad		2
	Thermo-magnetyske release karakteristyk		B, C, D
Meganysk	Elektryske libben	t	4000
funksjes	Mechanysk libben	t	10000
	Beskermingsgraad		IP20
	Referinsjetemperatuer foar ynstelling	ºC	30
	fan termyske elemint	ºC	30
	Ambient temperatuer	ºC	-5 ~ + 40 (Spesjale applikaasje ferwize asjebleaft
	(mei deistich gemiddelde ≤35ºC)	ºC	temperatuerkompensaasjekorreksje)
	Storage temperatuer	ºC	-25~+70
Ynstallaasje	Terminal ferbining type		Kabel / Pin-type busbar
	Terminal grutte top / boaiem foar kabel	mm2	25
	Terminal grutte top / boaiem foar kabel	AWG	18 maart
	Thermyske grutte top / boaiem foar busbar	mm2	25
	Thermyske grutte top / boaiem foar busbar	AWG	18 maart
	Aandraaimoment	N*m	2
	Aandraaimoment	Yn-lbs	18

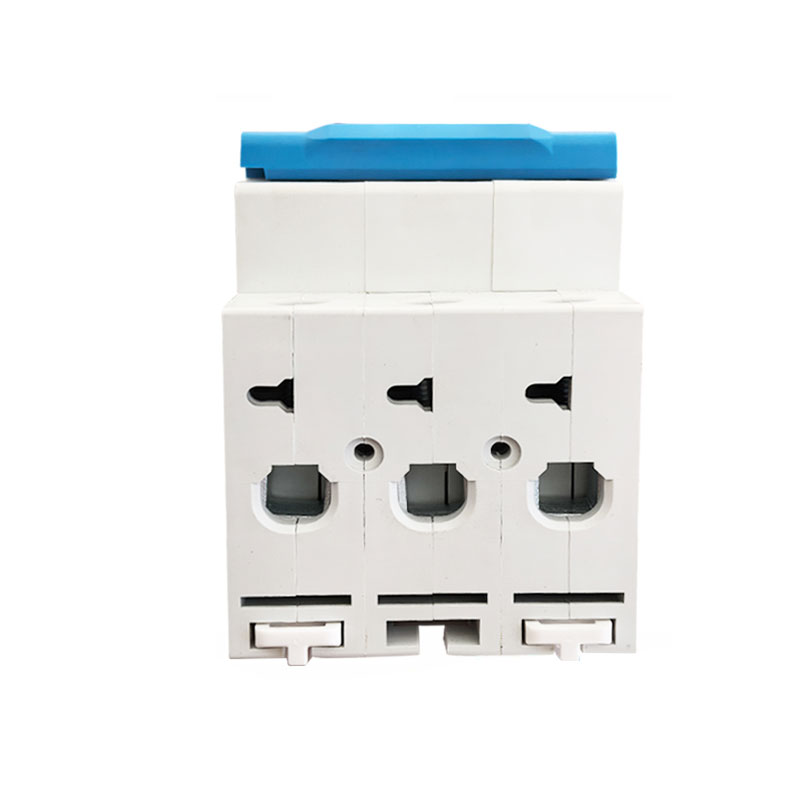

	Montage		op DIN-rail EN 60715(35mm) troch middel fan snelle klipapparaat
	Ferbining		Fan boppe en ûnder

Haadfunksjes fan STM10-63 Miniature Circuit Breaker

1.Overload beskerming: As de stroom yn 'e sirkwy de beoardielde wearde fan' e MCB grutteret, sil de STM10-63 Miniature Circuit Breaker automatysk de sirkwy binnen in ynstelde perioade ôfbrekke om te foarkommen dat it circuit en de apparatuer oerheakje.

2.Short-circuit beskerming: As in koartsluting foarkomt yn 'e sirkwy, sil de STM10-63 Miniature Circuit Breaker de sirkwy fuortdaliks ôfbrekke om te foarkommen dat de koartslutingstroom it circuit en apparatuer skealikt.

3. Leakagebeskerming (guon MCB's hawwe dizze funksje): foar MCB's mei lekkagebeskerming, as d'r lekkage yn 'e sirkwy is, sil de STM10-63 Miniature Circuit Breaker it circuit fluch ôfbrekke om persoanlike feiligens te beskermjen.

It prinsipe fan wurking fan MCBs

MCB's befetsje meastentiids in termyske magnetyske of elektroanyske tripdetektor binnen, dy't wurdt brûkt om feroaringen yn 'e stroom yn' e circuit te detektearjen. As de stroom abnormaal is, triggert de oanfaller it trippingmeganisme fan 'e MCB, wêrtroch't de STM10-63 Miniature Circuit Breaker it circuit fluch ôfsnient.

1.Thermal magnetyske striker: It brûkt de waarmte dy't ûntstiet as de stroom troch de dirigint giet om de tripping te triggerjen. As de stroom te grut is, wurdt de kondukteur opwaarme, wêrtroch't it bimetaal yn 'e thermyske magnetyske oanfaller bûgt, wêrtroch't it tripping-meganisme trigger.

2.Electronic striker: It brûkt elektroanyske komponinten om aktuele feroaringen te detektearjen en de aksje fan it trippingmeganisme te kontrolearjen. As in abnormale stroom wurdt ûntdutsen, stjoert de elektroanyske oanfaller in sinjaal nei it trippingmeganisme om it circuit ôf te snijen.

Applikaasje senario fan MCB

MCB's wurde in protte brûkt yn elektryske systemen yn wen-, kommersjele en yndustriële gebieten om circuits en apparatuer te beskermjen tsjin skea feroarsake troch abnormale streamingen. Se wurde meastentiids ynstallearre yn distribúsje doazen, switchboards of kontrôle kasten en wurde brûkt as de wichtichste switch of branch switch fan in circuit.

Seleksje en ynstallaasje fan MCBs

1.Seleksje: By it selektearjen fan MCB's moatte jo faktoaren beskôgje lykas de nominearre stroom fan 'e sirkwy, spanningsnivo, beskermingskaaimerken, en oft lekbeskerming nedich is. It is ek wichtich om te soargjen dat de selekteare STM10-63 Miniature Circuit Breaker foldocht oan lokale noarmen en regeljouwing foar elektryske feiligens.

2.Ynstallaasje: De STM10-63 Miniature Circuit Breakers moatte ynstalleare wurde yn in droege, fentilearre omjouwing frij fan korrosive gassen en soargje dat it goed en feilich bedrade is. Tidens ynstallaasje moatte relevante elektryske feiligensregels en operaasjeprosedueres wurde observearre.
