Húshâld AC Contactor

De AC-kontiniers fan Sth8-100-searje-húshâlders binne primêr ûntworpen foar AC 50HZ (as 60HZ), mei in wurdearre operearjende spanning oant 400v. Se hawwe in beoardielde opereare aktueel fan maksimaal 100A ûnder Ac-7a-gebrûk kategory en oant 40a ûnder Ac-7B-gebrûkskategory. Dizze kontininten wurde brûkt om lege of wat induktive lesten te kontrolearjen yn wenwyk en ferlykbere applikaasjes, lykas ek foar it kontrolearjen fan húshâldlike motorbelesting. It produkt wurdt foaral tapast yn huzen, apparteminten, offartaken, kantoargebouwen, iepenbiere gebouwen, winkelsintrum, sportlokaasjes, ensfh., Om automatisearre kontrôlfunksjes te berikken. Standards Compliance: ie61095, GB / T17885.

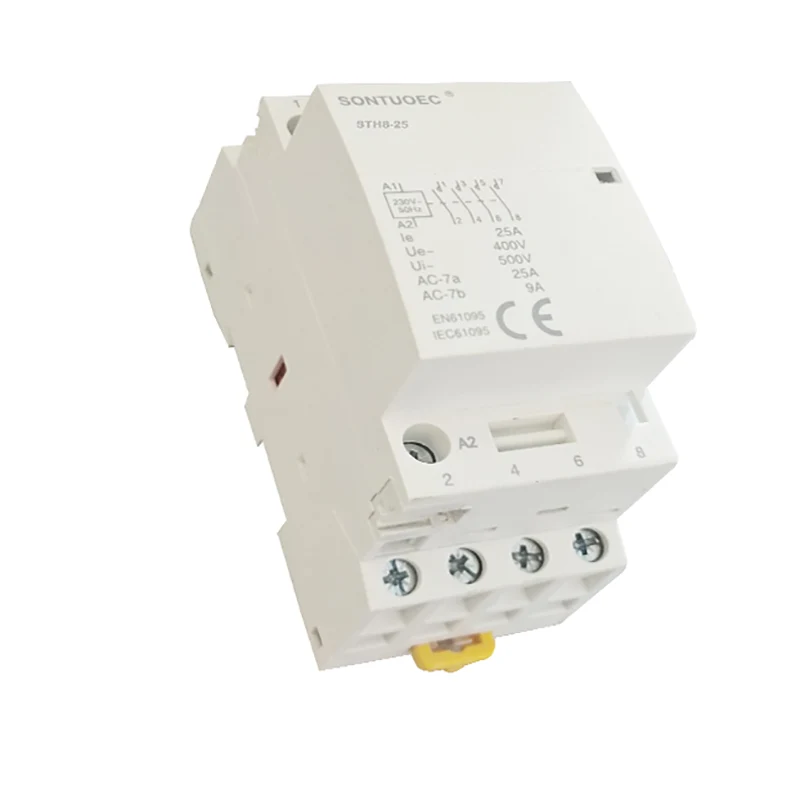

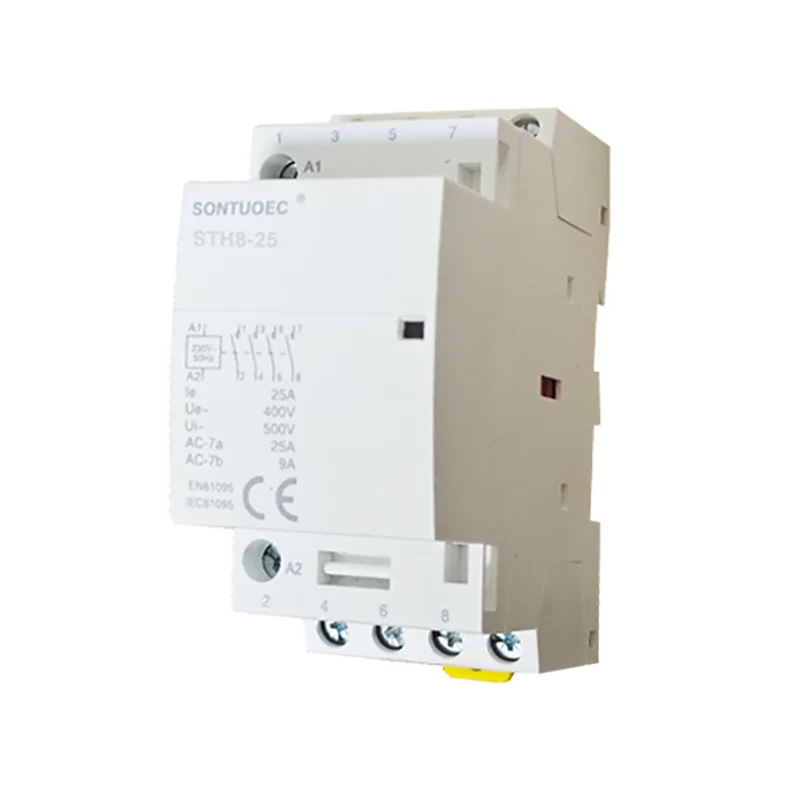

Model:STH8-25

Stjoer Inquiry

produkt Omskriuwing

Type	kontips
Rating a	16	20	25	32	40	63	100
AIDS	Ja
BcSindication helptiidwurd	Ja
BACTC kontrôle helptyl troch giel klampen	Ja

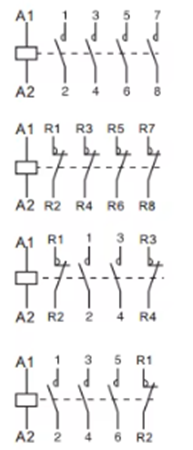

Type					Breedte yn 9mm Modules
1p	Rating (LN) AC-7A	Rating (LN) AC-7A	Kontrôle foltaazje (Vac) (50hz)	Kontakt
	16a	6a	24	1no	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1no + 1NC
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1no + 1NC
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	413	4
	20a	7a	110	4nc
	25a	9a	230	2no + 2nc 3no + 1NC
	32a	12a	24	413	6
	40a	18a	110	4nc
	63a	25a	230	2no + 2nc 3no + 1NC
	100a	_	24	413	12
			110
			230

Haadstruktuer

Húshâld AC Contactor bestiet normaal út 'e folgjende dielen:

KONTAKT SYSTEM: Ynklusyf haadkontakten en helptiidwurden. It haadkontakt wurdt brûkt om yn te skeakeljen en te brekken fan it haadsirkel, dy't normaal in gruttere wurdearre is, It AXILIARY-kontakt wurdt brûkt om te draaien en it kontrole-sirkwy yn te kinnen en te brekken, dy't in lytsere wurdearre aktueel hat.

Elektromagnetysk systeem: it bestiet út Iron Core, Armat en spoel. Doe't de spoel opset wurdt, genereart de kearn in magnetysk fjild dat de Armating oanlûkt en de kontakten slút; Doe't de spoel wurdt oansetten, ferdwynt it magnetysk fjild, de armature wurdt útbrocht en de kontakten binne brutsen.

ARC-útstjitde apparaat: brûkt om de bôge te blussen as de kontakten binne loskeppele, foarkomme dat de bôge fan skea oan 'e kontakten feroarsaket.

Shell and accessoires: De shell wurdt brûkt om de ynterne komponinten te beskermjen tsjin de ynfloed fan 'e eksterne omjouwing; De aksessoires omfetsje montage-heakjes, terminals, ensfh., dy't wurde brûkt om de ynstallaasje en draad fan 'e kontakten te realisearjen.

Prinsipe fan operaasje

It wurkprinsipe fan Continent Ac-kontininten is basearre op it prinsipe fan elektromagnetyske induksje. Doe't de spoel opset wurdt, genereart de Iron Core in magnetysk fjild dat de Armating lûkt en de kontakten slút; Doe't de spoel wurdt oansetten, ferdwynt it magnetysk fjild, de armature wurdt útbrocht en de kontakten binne loskeppele. Troch de enerzjy te kontrolearjen en de-energization fan 'e spoelen fan' e spoelen, kinne op ôfstânskontrôle en beskerming fan húshâldens fan húshâldens wurde realisearre.

Technyske parameters

De wichtichste technyske parameters fan húshâlders fan húshâlders omfetsje opnommen spanning, beoardiele hjoeddeistige, beoardiele frekwinsje, ferbine en brekkende kapasiteit ensafuorthinne. De seleksje fan dizze parameters moatte wurde bepaald neffens de eigentlike situaasje fan it húshâldenscircuit om de normale operaasje en feilich gebrûk fan 'e kontakten te garandearjen.

Rated Voltage: ferwiist nei it spanningnivo as de kontakte normaal wurket.

Rated Aktueel: Ferwiist nei de maksimale hjoeddeistige dat de kontakter kin wjerstean foar in lange tiid ûnder de wurdearre spanning.

Rated Frequency: de frekwinsje fan 'e macht oanbod as de kontakten normaal wurket.

Ferbine en brekkende kapasiteit: de maksimale hjoeddeistige dat de kontakter betrouber kin ferbine en brekke ûnder de oantsjutte betingsten.
