Lc1-N-type AC Contactor

LC1-N-ACC-ACC-ACC-ACC-AC binne geskikt foar gebrûk yn sirkels mei AC 50HZ of 60Hz, voltages oant 660V (oant 690v foar guon modellen) en streamen oant 95a. It wurdt brûkt foar it ferbinen en brekken fan sirkels oer lange ôfstannen, lykas ek faak begjin en kontrolearje AC-motors.

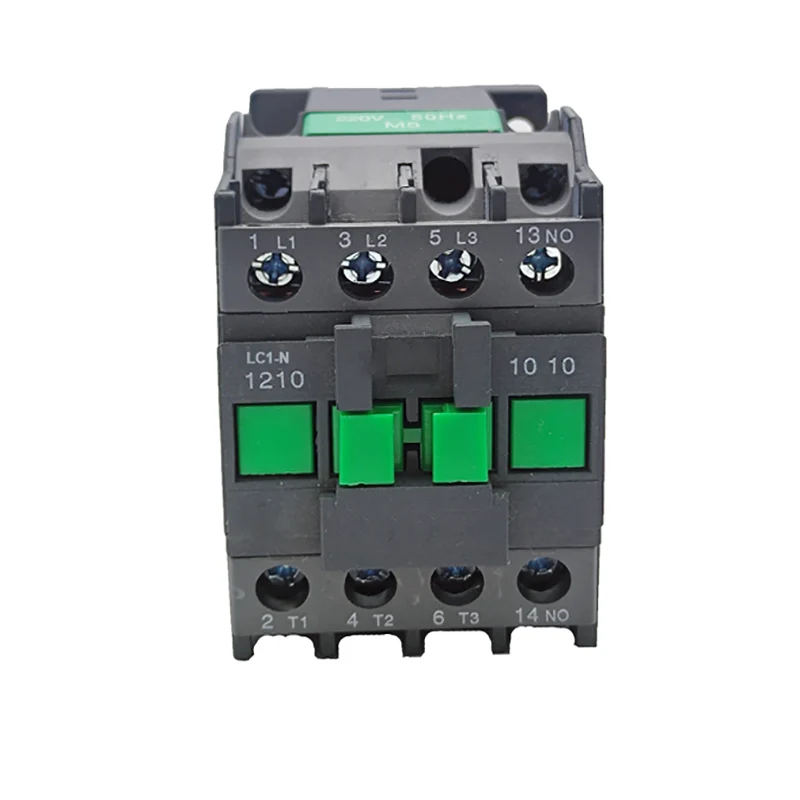

Model:LC1-N1210

Stjoer Inquiry

produkt Omskriuwing

Type		Lci-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Beoardiele wurkrint (a)	AC3	9	12	18	25	32	40	50	65	80	95
Beoardiele wurkrint (a)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standerdpowerwurdearrings fan 3-faze Motors 50 / 60HZ Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500v	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Beoardiele hjittestreet (a)		20	20	32	40	50	60	80	80	125	125
Elektrysk libben	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Elektrysk libben	AC4 (X104)	20	20	20	20	20	15	15	15	10	10
Mechanical Life (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Oantal de kontakten	3p + nee					3p + NC + NO
Oantal de kontakten	3p + nc					3p + NC + NO

Strukturele funksjes

Modululêr ûntwerp: LC1-N-ACC-akkount oannimt modulêr ûntwerp oanwêzich mei folsleine funksje-kombinaasje, dy't handich is foar brûkers om te kiezen en te kombinearjen neffens har behoeften.

Electromagnetysk systeem: ynklusyf elektromagnetyske spoel en izeren kearn, dy't in wichtich diel is fan 'e kontakten, dy't der op fertrouwe om de sluting en disconnection of Contacttings te riden.

KONTAKT SYSTEM: Ynklusyf haadkontakt en helptekontakt. It haadkontakt wurdt brûkt om te ferbinen en te brekken fan it haadcircuit en kontrolearje de gruttere hjoeddeistige; It AXILIY-kontakt is yn it Control Circuit om te foldwaan oan de easken fan ferskate kontrôlemethoden.

Bôge útstjitst systeem: foarsjoen fan in arc-slutende apparaat, algemien semi-sluten clocing om te soargjen dat de circuit oplein is, fermindere, ferminderje de bôge skea oan 'e kontakten oan' e kontakten.

It prinsipe fan operaasje

As it kontrôle-circuit wurdt oansetten, genereart de elektromagnetyske spiel, dat de izeren kearn lûkt om de kontakten te litten om te sluten, sadat jo it haad circuit fan 'e kompresje stelle. Doe't it kontrôle-sirkwy is, ferdwynt, is it magnetysk fjild, de izerenske fjild reset ûnder de aksje fan 'e maitiid, it kontakt is loskeppele, en it haad-sirkwy is ek loskeppele.

Main Technyske parameters

Rated Control Power Support Voltage: ynklusyf 24v, 48V, 110V, 120V, 220V, 415V, 440V, 400V, 600V, 660V, 660V, 660V, 660V, 660V, 660V, 660V, 660V, 660V, |

Suction Voltage: Normaal (0.85 ~ 1.1) kear de beoardielde kontrôle foar kontrôle fan kontrôle.

Release Voltage: Normaal (0.2 ~ 0,75) kear de beoardielde kontrôle oanbodspanning.

Suctiontiid: ôfhinklik fan it model, ferskilt de sucht tiid, meast tusken 12 ~ 35ms.

Release tiid: opnij, de frijlittingstiid ferskilt ôfhinklik fan it model, oer it algemien tusken 4 ~ 20ms.

Electrical Life: Yn 'e kategory AC-3 kinne it elektryske libben fan' e Electricen tûzenen tûzenen oant miljoenen wêze.

Mechanical Life: Mechanical It libben is typysk yn it berik fan miljoenen oant 10 miljoen syklusen.

LC1- N Type AC Contactor
