Magnetyske starter (DOL)

Magnetyske starter (DOL) de motor, I.E., in magnetyske skeaking wurdt brûkt om it begjin te kontrolearjen en te stopjen fan 'e motor (as motors). Magnetyske skeakels spielje hjir in wichtige rol troch it kontrolearjen fan 'e ôfbylde fan it circuit neffens feroaringen yn it ekstern magnetysk fjild, sa reagearjen fan' e kontrôle fan 'e motor.

Stjoer Inquiry

produkt Omskriuwing

Spesifikaasjes

Produktmodus nr. En spesifyk	Sle1-09 en 12	Dûbel yn sulatisearre, beskerme tolp429 (3) of, f659 (4)
Ôfsetting	Sle1-18 en 25	Dûbel yn sulatisearre, beskerme tolp427 (3) of, f5577 (4)
	Sle1-32 en 95	Matal, lp65 oant 559
Kontrôle (2 drukknoppen moufited op Cloft-dekke)	Sle1-32 en 95	1 Green Startknop '1', 1Red Stop / Teset Buttion "O"
Ferbinings	Sle1-32 en 95	ElecleIle Power and Control Recircuit-ferbiningen

Main Technyske parameters:

Type		Sle1-9	Sle1-12	Sle1-18	Sle1-25	Sle1-32	Sle1-40	Sle1-50	Sle1-65	Sle1-80	Sle1-95
KW / HP (AC-3) Reted Power (AC-3) IEC60947-4	220V	2.2 / 3	3/4	4/6 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
KW / HP (AC-3) Reted Power (AC-3) IEC60947-4	380V	4/6 5.5	5.5 / 7.5	7.5 / 10	11/15	15/20	18.5 / 25	22/30	30/40	37/50	45/60
Rûn hjoeddeistich (AC-3) Gb14048.4	220V	9	12	15	21	26	36	52	63	75	86
Rûn hjoeddeistich (AC-3) Gb14048.4	380V	9	12	16	21	25	37	43	59	72	85
Reted ferwaarming (a)			25	32	40	50	60	80		125
Reted Insutaled Fulage (v) 660
Auxicary Contact AC-15	Kontakt	standert	1no				1no + 1NC
	Rûn hjoeddeistich (a)	220V	1.6
	Rûn hjoeddeistich (a)	380V	0.95
Suitabie Thermyske relays		LR2D-1305/1314 (0.63 ~ 1.0 / 7 ~ 10)	LR2D-1316 (9 ~ 13)	Lr2d-1321 (12 ~ 18)	Lr2d-1322 (17 ~ 25)	Lr2d-1353 (23 ~ 32)	Lr2d-3355 (30 ~ 40)	Lr2d-3359 (48 ~ 65)	Lr2d-3361 (55 ~ 70)	Lr2d-3363 (63 ~ 80)	Lr2d-3365 (80 ~ 93)
Ferslach		LP65

Prinsipe fan operaasje

It bestjoeringsprinsipe fan in magnetyske útwikseltstartmotor is fral basearre op 'e ynfloed fan in magnetysk fjild en it wurkprinsipe fan in DC-motor. As in ekstern magnetysk fjild tichtby in magnetyske skeakel komt, triget dan in magnetyske sensearendaal (bgl. In reid) yn 'e switch, wêrtroch kontakten slute, dus de iepening en sluten fan it circuit. Sadree't it circuit sletten is, streamt hjoeddeistige troch de motor, wêrtroch't it begjint te begjinnen te draaien. DC Motors, oan 'e oare kant, wurkje oan it prinsipe dat in oansetlike kondukteur yn in magnetysk fjild beweecht troch de aksje fan in elektromagnetyske krêft.

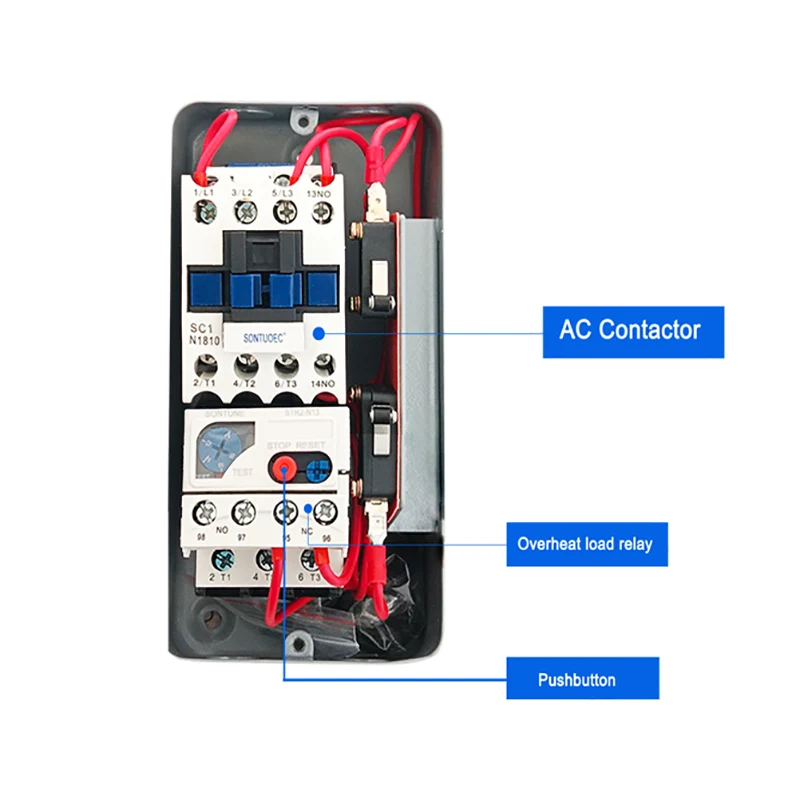

Haadkomponinten

Magnetyske skeakel: bestiet meast út in magnetysk gefoel-elemint en in triggerapparaat, brûkt om eksterne magnetyske fjilden te detektearjen en de oan / út te kontrolearjen.

Elektryske motor: in apparaat dat elektryske enerzjy konverteart yn meganyske enerzjy en rydt ferskate apparaten troch rotaasje.

Control Circuit: brûkt om eksterne sinjalen te ûntfangen en de wurkjende status te kontrolearjen fan magnetyske skeakel en motor neffens de sinjalen.
