Wurkprinsipe fan termyske estafette en seleksje foarsoarchsmaatregels

Termyske relaisbinne in krúsjaal lid fan 'e estafettefamylje, faak brûkt yn produksje en hawwe signifikant belang.

Wurkprinsipe fan Thermal Relays

It ferwaarming elemint yn in termyske estafette, dat generearret waarmte, moatte wurde ferbûn yn searje mei de motor circuit. Dit lit it thermyske estafette direkt motoroerlaststromen detektearje. It sensearjende elemint fan in termyske estafette is typysk in bimetallyske strip. In bimetallyske strip is in gearstalde fan twa metalen platen mei ferskate lineêre útwreidingskoeffizienten, meganysk gearpresse. De laach mei de gruttere útwreidingskoëffisjint wurdt de aktive laach neamd, wylst de laach mei de lytsere útwreidingskoëffisjint de passive laach hjit. By ferwaarming wreidet de bimetallyske strip lineêr út. Troch de ferskillende lineêre útwreidingskoeffizienten fan 'e twa metalen lagen en har nau kontakt, bûgt de bimetallyske strip nei de passive laach. De meganyske krêft generearre troch dit bûgen feroarsaket de kontakten te wurkjen.

Disseksje fan in termyske estafette

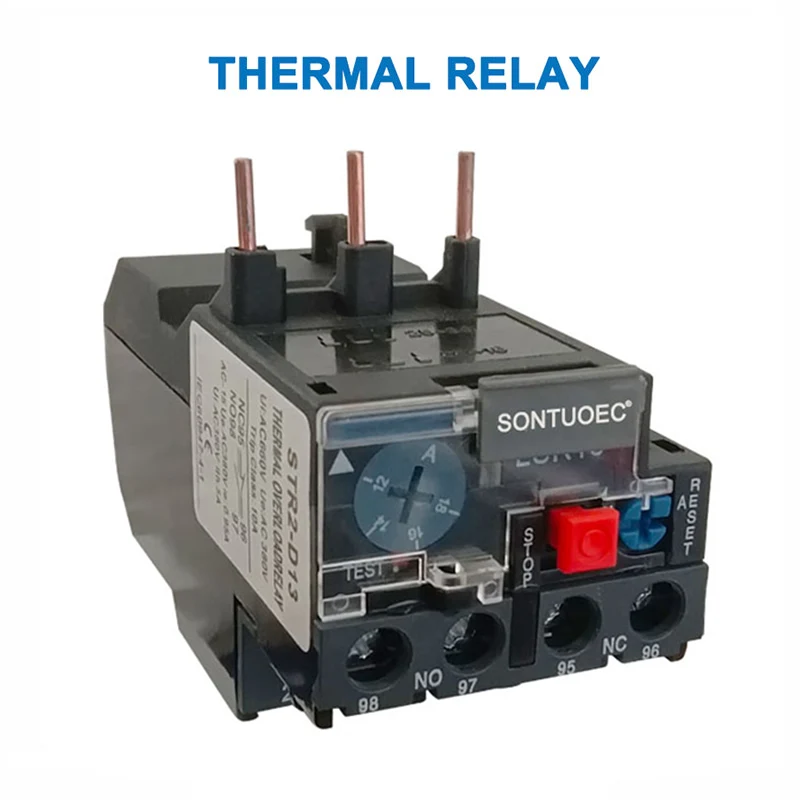

Atermyske estafettebestiet út in ferwaarming elemint, in bimetaal strip, kontakten, en in oerdracht en oanpassing meganisme. De ferwaarming elemint is in lege-resistor wjerstân tried ferbûn yn searje mei de wichtichste circuit fan 'e beskerme motor. De bimetallyske strip wurdt foarme troch twa metalen platen mei ferskillende termyske útwreidingskoeffizienten byinoar te drukken. As de motor oerbelêste is, is de stroom dy't troch it ferwaarming elemint streamt grutter as de ynstelde stroom, wêrtroch't de bimetallyske strip nei boppen bûcht troch waarmte, skiedt fan 'e plaat en iepenet it normaal sletten kontakt. Sûnt de normaal sletten kontakt is ferbûn mei de motor syn kontrôle circuit, syn iepening de-energizes de ferbûn contactor coil, dêrmei it iepenjen fan de contactor syn wichtichste kontakten en de-energizing de motor syn wichtichste circuit, dus it bieden fan overload beskerming.

Funksje fan in Thermal Relay

It wurdt primêr brûkt om te foarsjen overload beskerming foar asynchrone motors. It wurkprinsipe is dat wannear't de oerlaststream troch it termyske elemint giet, de bimetallyske strip ferwaarmt en bûgt, triuwt de actuator en aktivearret de kontakten, dêrmei it kontrôlesirkwy fan 'e motor loskeppele en de motor ôfslute, sadat oerlêstbeskerming leveret. Om't de waarmte oerdracht fan 'e bimetallyske strip by it bûgjen lang duorret, kinne termyske relais net brûkt wurde foar koartslutingsbeskerming; se kinne allinnich brûkt wurde as overload beskerming foar overload beskerming termyske relais.

Doel fan termyske estafette

Termyske relais are brûkt primêr foar circuit overload beskerming.

 Har wurkprinsipe is dat wannear't in oerlaststream troch in termysk elemint giet, de bimetallyske strip ferwaarmt en bûgt, triuwt de actuator en aktivearret de kontakten, dêrmei it circuit loskeppele en de lading stopje, sadat oerlêstbeskerming leveret. Om't de waarmte oerdracht fan de bimetaal strip yn syn bûgen proses duorret in lange tiid, termyske relais kin net brûkt wurde foar koartsluting beskerming, mar allinnich foar overload beskerming.

Foarsoarchsmaatregels foar it selektearjen fan termyske relais
