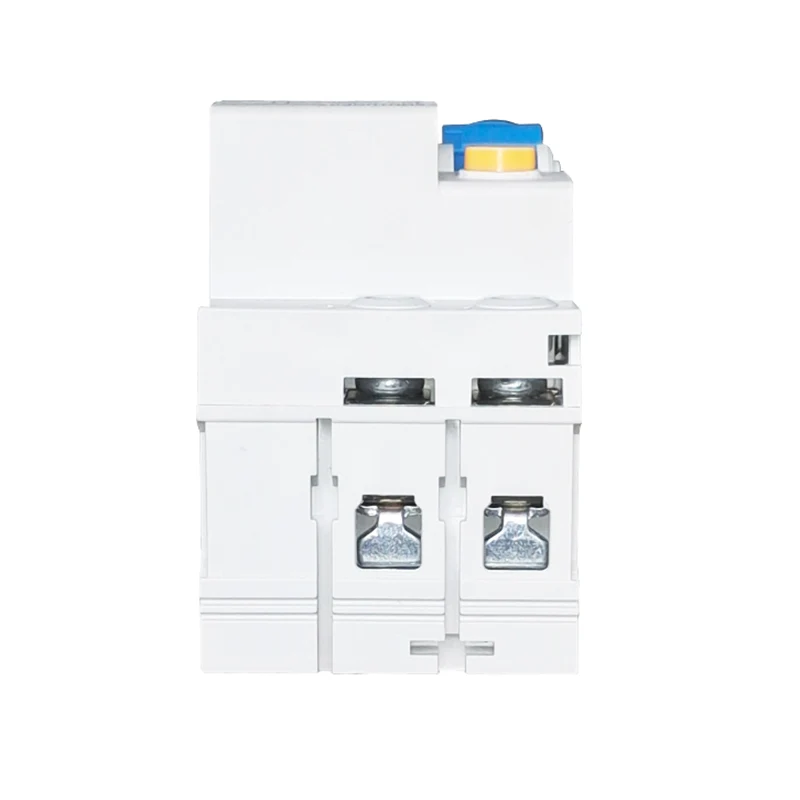

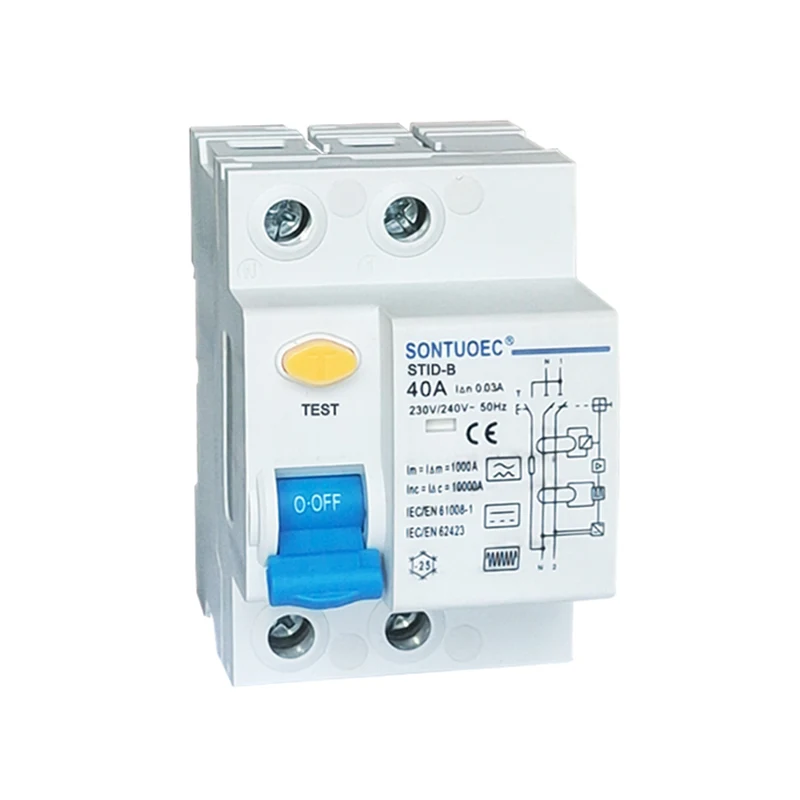

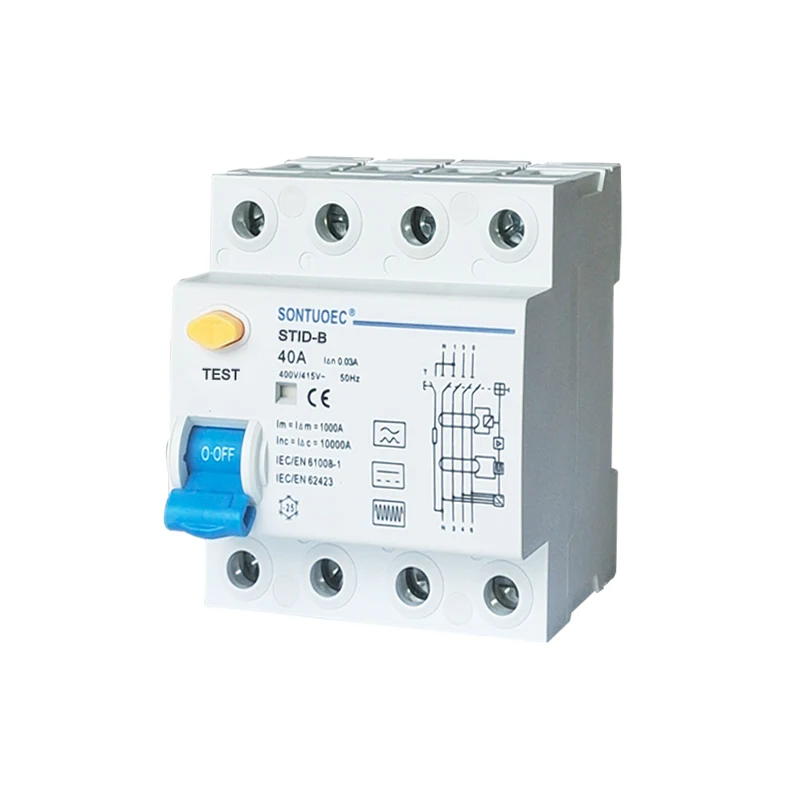

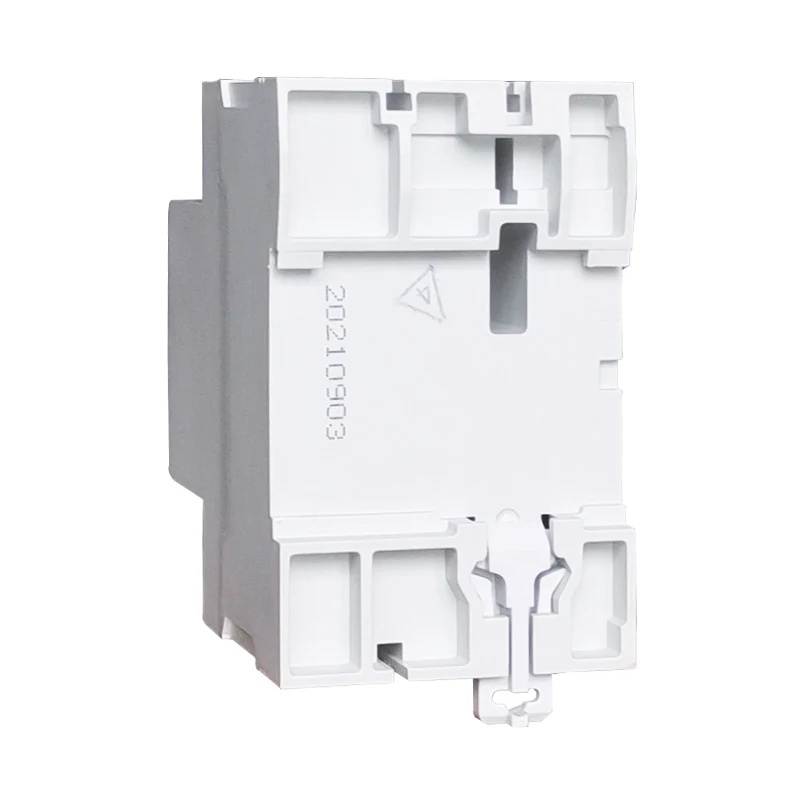

RCCB B Model Residual Current Circuit Breaker beskermet yn gefal fan trochgeande foutstream op trije faze netwurken.

Model:STID-B

Stjoer Inquiry

produkt Omskriuwing

Elektrysk Eigenskip	Standert		IEC/EN62423&IEC/EN61008-1
	Type (golffoarm fan 'e ierdlek waarnommen)		B
	Rated hjoeddeistige In	A	25,40,63
	Poalen	P	1P+N,3P+N
	Nominearre spanning Ue	V	IP+N: 230/240V; 3P+N: 400/415V
	Rated gefoelichheid I n	A	0.03,0.1,0.3
	Isolaasje voltage Ui	V	500
	Rated oerbleaune meitsjen en	A	500 (yn=25A/40A)
	breaking kapasiteit I m	A	630(In=63A)
	Kortslutstroom I c	A	10000
	SCPD fuse	A	10000
	Brektiid ûnder I n	s	≤0.1
	Rated frekwinsje	Hz	50
	Rated ympuls wjerstân spanning (1.2/5.0) Uimp	V	4000
MechanicalI funksjes	Dielektryske testspanning by ind. Fred. foar 1 min	kv	2.5
	Fersmoarging graad		2
	Elektryske libben		2000
	Mechanysk libben		10000
	Fault hjoeddeistige yndikator		Ja
	Beskermingsgraad		IP20
	Ambient temperatuer (mei deistich gemiddelde 35)	ºC	-40~+55ºC
	Storage temperatuer	ºC	-40~+70ºC

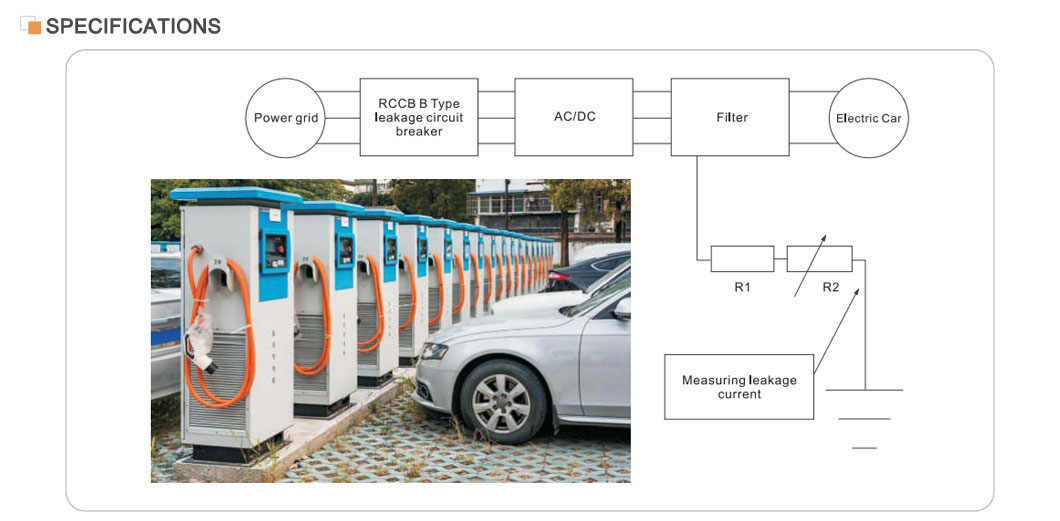

STID-B RCCB B Model Residual Current Circuit Breaker is geskikt foar type A en is ek geskikt foar it glêdjen fan DC-reststromen, DC-reststromen dy't ûntsteane kinne út lykrjochterskringen en hege frekwinsje AC-reststromen. It soarget foar beskerming yn gefal fan trochgeande foutstrommen yn trije-fase netwurken. STID-B wurdt faak brûkt op it mêd fan oplaadstasjons, medyske apparatuer en ynstruminten, controllers en driuwfearren mei fariabele snelheid, batterijladers en ynverters (DC). STID-B foldocht oan IEC/EN61008 en IEC/EN62423 noarmen.

Haadfunksjes

Nominearre stroom: 40A, geskikt foar gruttere elektryske systemen.

Lekbeskerming: mei hege gefoelichheid en krektens kin it de lekstroom detektearje en de stroomfoarsjenning yn in heul koarte tiid ôfbrekke.

Feiligensprestaasjes: foldocht oan ynternasjonale noarmen lykas IEC/EN61008.1 en GB16916.1, en garandearret de feiligens en betrouberens fan it produkt.

Tapassingsgebiet: In soad brûkt yn yndustriële, kommersjele, heechbou en boargerlike gebouwen om wiidweidige beskerming te leverjen foar it elektryske systeem.

Prinsipe fan operaasje

RCCB B Model Residual Current Circuit Breaker is basearre op de nul folchoarder hjoeddeistige transformator. Elke conductive faze giet troch in nul folchoarder hjoeddeistige transformator, de sekundêre kant fan dat is ferbûn mei in elektromagnetyske detent. Under normale omstannichheden is de fektorsom fan 'e fazestreamen troch de stroomtransformator fan nul folchoarder nul, sadat de flux troch de transformator nul is, de sekundêre útfierspanning is ek nul, en de circuit breaker sil net wurkje. As de lekstroom lykwols ferheget en de útfierspanning fan 'e sekundêre kant driuwt om nei in bepaald nivo te groeien, aktivearret de elektromagnetyske frijlitting, wêrtroch it bestjoeringsmeganisme driuwt om de kontakten te hanneljen en te ferbrekken dy't ferbûn binne mei de stroomfoarsjenning, en realisearje dus lekbeskerming.

Seleksje en ynstallaasje

Seleksje: By it selektearjen fan in RCCB moatte parameters lykas de nominearre spanning, nominearre stroom, lekaktyfaktuele en aksjetiid fan it elektryske systeem wurde beskôge. It is ek nedich om in geskikte RCCB te selektearjen neffens it type beskerming dat nedich is (bygelyks direkte kontaktbeskerming of yndirekte kontaktbeskerming).

Ynstallaasje: De RCCB moat ynstalleare wurde oan it ynkommende ein fan it elektryske systeem of op in branch line om folsleine beskerming fan it hiele elektryske systeem of in spesifike branch line te garandearjen. By ynstallaasje moatte relevante noarmen en koades strikt wurde observearre om goede ferbining en betroubere wurking fan 'e RCCB te garandearjen.
