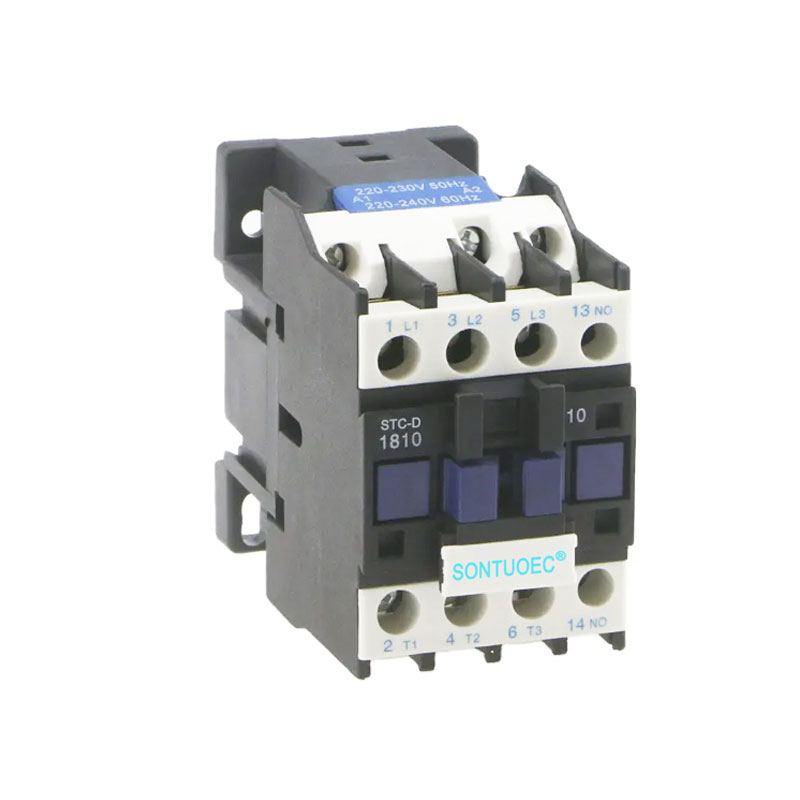

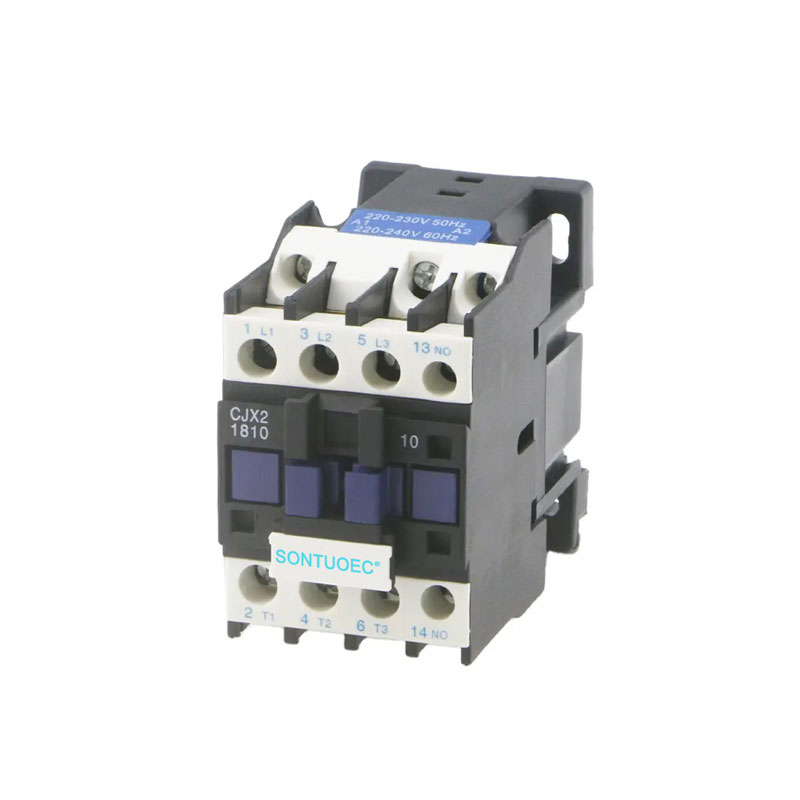

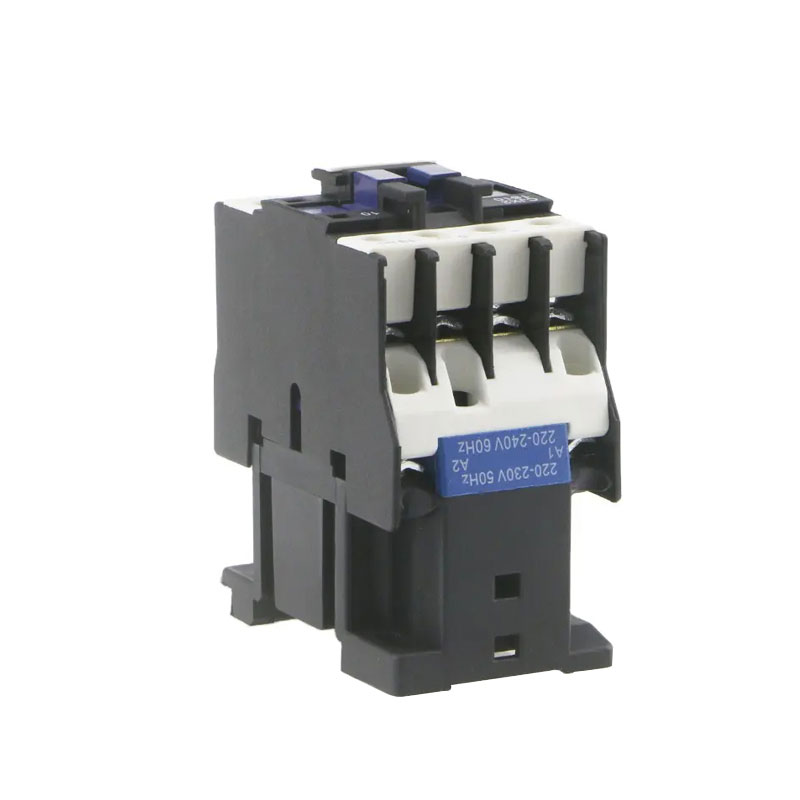

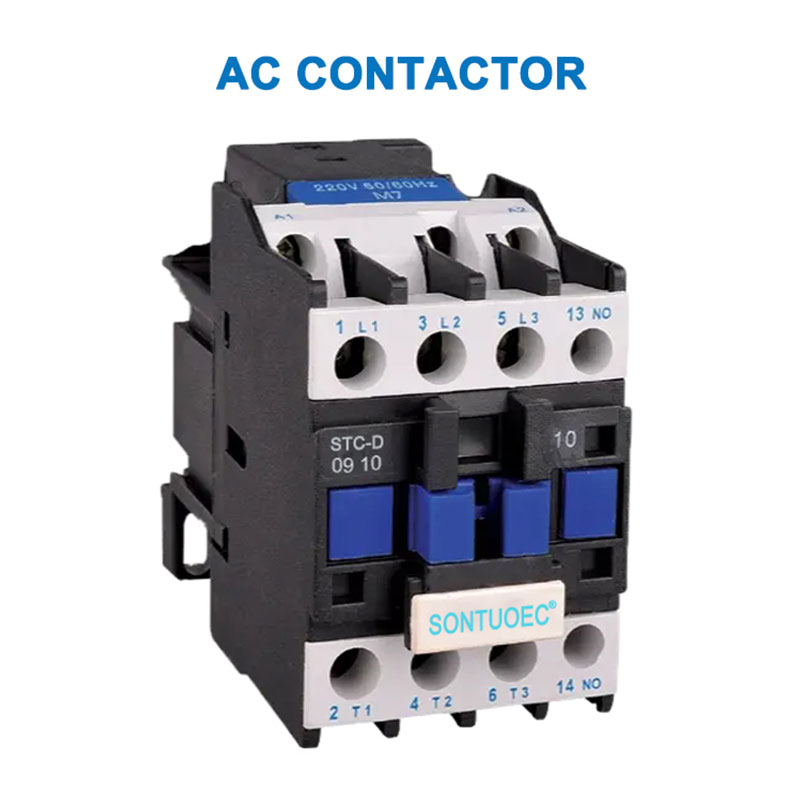

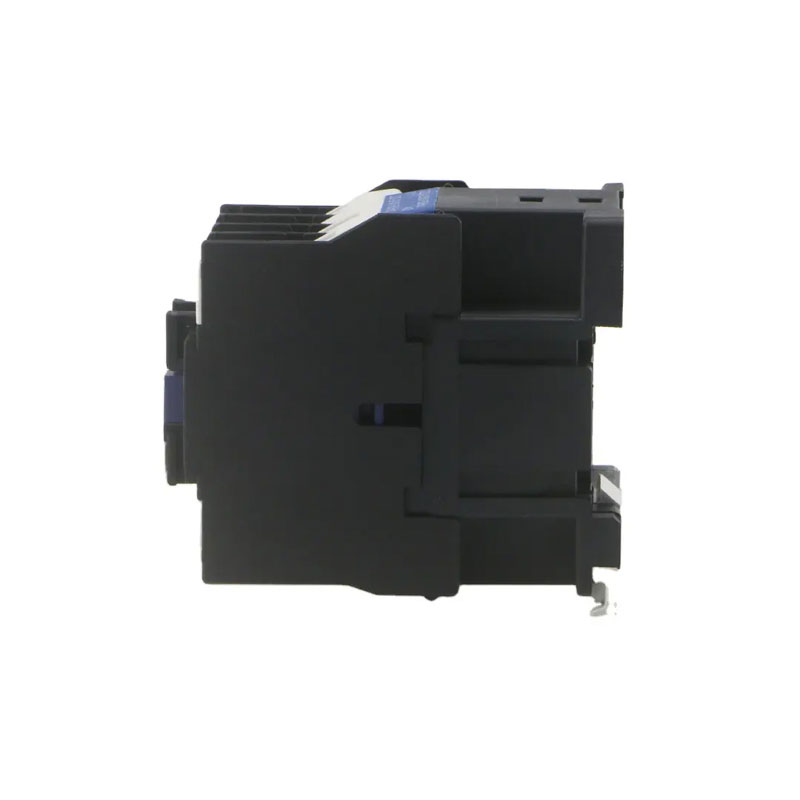

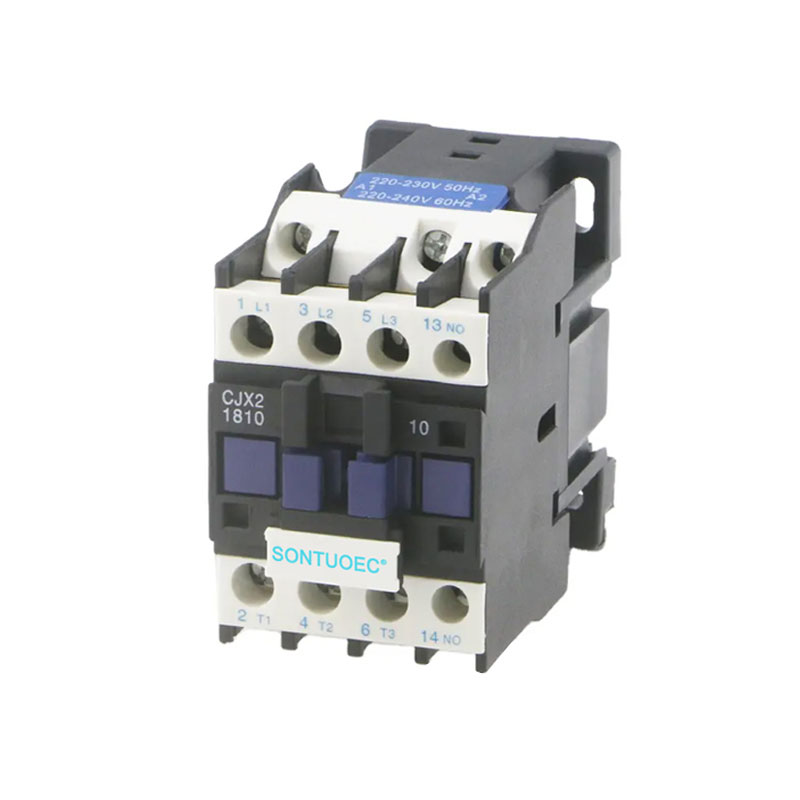

STC-D AC kontaktor

STC-D AC Contactor is in elektryske komponint dat wurdt brûkt om op ôfstân te kontrolearjen en faak yn- of útskeakelje fan AC circuits. It wurdt benammen brûkt foar it iepenjen en kontrolearjen fan circuits yn elektryske krêftsystemen en foar ôfstânsbetsjinning fan motoren, ferljochting en oare elektryske loads yn yndustriële automatisearring.

Model:STC-D

Stjoer Inquiry

produkt Omskriuwing

Type		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Nominearre wurkstroom (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nominearre wurkstroom (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standertpower wurdearrings fan 3-fase motors 50/60Hz incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominearre waarmtestroom (A)		20	20	32	40	50	60	80	80	125	125
Elektryske libben	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektryske libben	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanysk libben (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Oantal kontakten	3P+NEE					3P+NC+NO
Oantal kontakten	3P+NC					3P+NC+NO

Struktuer en wurkprinsipe

Struktuer: STC-D AC Contactor bestiet benammen út elektromagnetyske systeem (ynklusyf izeren kearn, coil en koartsluting ring, ensfh), kontakt systeem (ynklusyf wichtichste kontakt en helptiidwurd kontakt) en arc extinguishing apparaat.

Wurkprinsipe: As de spoel fan 'e STC-D AC-kontaktor bekrêftige wurdt, genereart de izeren kearn in magnetysk fjild, dat it anker oanlûkt en de kontakten driuwt om te hanneljen, sadat de haadkontakten en helpkontakten sluten of loskeppele binne, sadat de oan-út fan it circuit kontrolearret. Arc extinguishing apparaat wurdt brûkt om te blussen de bôge as de kontakten wurde loskeppele te beskermjen de kontakten tsjin skea.

STC-D AC Contactor

Soarten en skaaimerken

1. Soarten:

STC-D AC Contactors kinne wurde yndield yn in ferskaat oan soarten neffens harren gebrûk en prestaasjes, lykas yndustriële contactors, gebou en húshâlding contactors. Algemiene modellen omfetsje CJ-searjes (bygelyks CJX2-searje, CJ20-searje, CJT1-searje) lykas searjeprodukten fan ABB, Siemens, Schneider en oare merken.

2. Funksjes:

Betrouber wurk: STC-D AC Contactors hawwe hege wurk betrouberens en stabiliteit, en kin fernear grutte streamingen en voltages.

Stabiele prestaasjes: har kontaktsysteem is makke fan materialen fan hege kwaliteit mei goede elektryske konduktiviteit en slijtweerstand op hege temperatueren.

Handich ûnderhâld: STC-D AC Contactors hawwe in kompakte struktuer en binne maklik te ynstallearjen en te ûnderhâlden.

Applikaasje senario's

STC-D AC Contactors hawwe in breed skala oan tapassings yn macht systemen, yndustriële automatisearring, gebou en húshâldlik elektryske. Bygelyks, yn it macht systeem, it kin brûkt wurde om te kontrolearjen de start-stop en rjochting omkearing fan de motor; yn yndustriële automatisearring kin it brûkt wurde om de start-stop fan ferskate elektryske apparatuer op 'e produksjeline te kontrolearjen; yn it gebou en húshâldlike elektra kin it brûkt wurde om de oan / út fan 'e apparatuer te kontrolearjen, lykas ferljochting en airconditioning.
