STH-40 SERIE THERMAL OVERLAAD REIL

STH-40 SERIE THERMAL OVERLAAD RELAY is geskikt foar it circuit fan AC 50/60 Hz, beoardiele operasjonele spanning oant 660V. En it kin de funksje fan 'e beskerming fan overload en faze-mislearjen foar AC Motor. Dit produkt is oerienstimming mei GB14048.4, IEC60947-4-1 Standard.

Model:STH-40

Stjoer Inquiry

produkt Omskriuwing

Main Technyske parameter:

Model	Aktueel	Geskikt foar Kontaktoargers
STH-22/3	0.4-63a	GMC-9 ~ 22
STH-22/3	0.63-1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2,5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

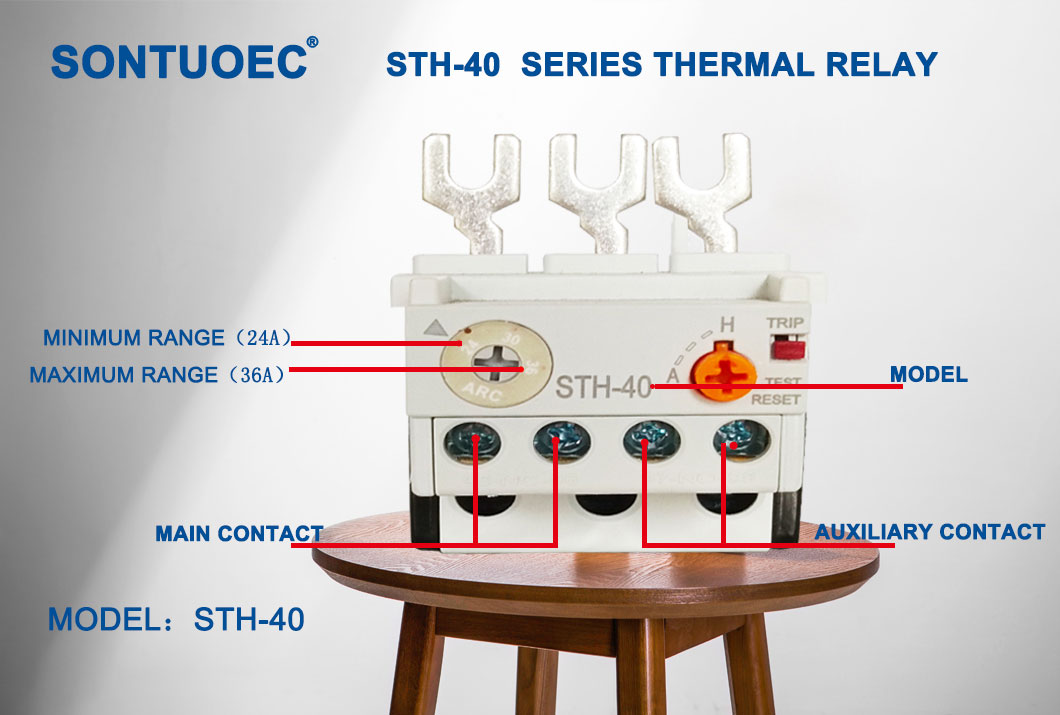

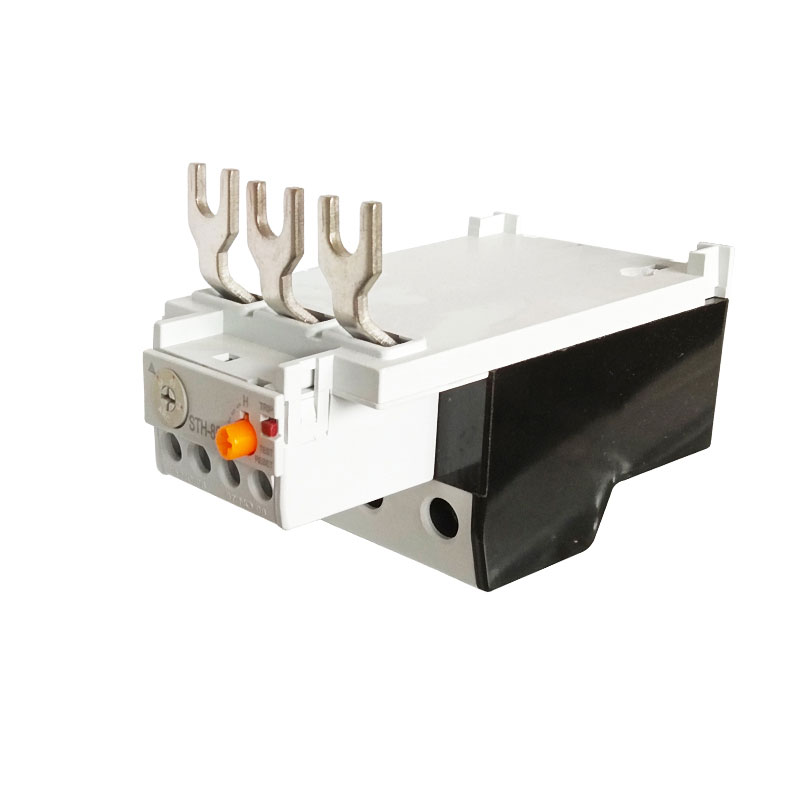

STH-40 Series Thermal Overload Relay

Hoofdunks

Beheining fan motor: de haadfunksje fan 'e thermyske overload-relais is om te foarkommen dat de motor waard skansearre fanwege overbelesting. Doe't de motor wurdt oerladen wurdt, sil de thermyske overload relais op 'e tiid yn' e tiid snije om te foarkommen dat de motor útbaarnen fanwegen oververhit.

Beskerming fan Power Lines: Neist it beskermjen fan 'e motor, kin de thermyske overload relais ek de machtlinen beskermje. Doe't de motor wurdt oerladen sil, sil syn hjoeddeistige tanimme, wat kin liede ta oerhitting en smelten fan machtlinen. Troch de feroaring te detektearjen bepaalt de thermyske overload relay oft de stroomline wurdt oerladen en besuniget de krêftfoarsjenning as nedich.

Ferbetterje de feiligens fan 'e Power-systeem: Thermyske overload-relais kin effektyf foarkomme dat de skea fan motor en macht line kin ferminderje it mislearjen fan it mislearjen fan' e macht-systeem en ferbetterje de feiligens fan macht systeem.

Prinsipe fan operaasje

It bestjoeringsprinsipe fan 'e thermyske overload-relais is fral basearre op it hjoeddeistige thermyske effekt en de temperatuer-sensearjende eigenskippen fan it bimetaal. As in overload komt yn in motor, nimt de hjoeddeistige ferheget, wêrtroch mear waarmte wurdt generearre yn it ferwaarmingselemint fan 'e thermyske overload relay. Dizze hjittens wurdt oerbrocht nei it Bimetal, dy't bûcht as ferwaarmde, om't it is makke fan twa alloys mei grutte ferskillen yn koëffisjinten fan lineêre útwreidingen. Doe't de Bimetal yn in bepaalde mjitte bûgt, sil it de elektromagnetyske spoel wurde oansette, dy't op syn beurt de kontakten sil ride om te hanneljen en te snijen fan 'e macht oanbod fan' e motor.

Rêch fan tapassing

Thermyske overloadsring wurdt normaal brûkt yn circuits mei AC 50HZ, beoardiele fan 660V en hjoeddeistige fan 0,1 ~ 630a, en wurdt fral brûkt foar overload en faze-break-beskerming fan triuwe. It kin ek brûkt wurde om in starter te foarmjen mei in oanpast AC-kontakteur om wiidweidige beskerming foar de motor te leverjen.

Produktfunksjes

Ienfâldige struktuer: Dizze thermyske overload-relais oannimt normaal in relatyf ienfâldich struktureel ûntwerp, wêrtroch it maklik te ynstallearjen en te brûken.

FOLGJEN FERGESE: Njonken de basis beskermingspleisfunksje hat it ek de funksjes fan Fase Break Protection en temperatuerferifikaasje.

Lege kosten: fergelike mei oare motorbeskerming, de priis fan thermyske overload-relais is relatyf leech, dy't de oankeap kosten fan brûkers fermindert.

Stable Operaasjeprestaasje: Omdat it bimetal oannimt as it gefoelich elemint, is de prestaasjes fan 'e operaasje stabyl en betrouber.

STH-40 Series Thermal Overload Relay
