STID-63 RCCB

STID-63 RCCB, folsleine namme Residual Current Circuit Breaker (STID-63 RCCB), is in elektrysk feilichheidsapparaat spesifyk ûntworpen om elektryske brânen en elektrokusjonsûngemakken te foarkommen. It kontrolearret benammen de reststroom yn it circuit, dus it ferskil tusken de stroom fan 'e fjoerline en de nulline. As dit ferskil (meastentiids feroarsake troch lekkage) grutter is as in ynstelde wearde, sil de STID-63 RCCB automatysk it circuit yn in heul koarte perioade ôfsnije, sadat de persoanlike feiligens en de apparatuer beskermje tsjin skea.

Model:STID-63

Stjoer Inquiry

produkt Omskriuwing

Wize	Elektromagnetysk type, Elektroanysk type
STANDERT	IEC 61008-1
Residual hjoeddeistige skaaimerken	A, en g, s
Poal	2p 4p
Rated meitsjen en brekken kapasiteit	500A(In=25A 40A) of 630A(In=63A)
Nominearre stroom (A)	16,25,40,63A
Nominearre frekwinsje (Hz)	50/60
Rated voltage	AC 230(240)400(415) Nomineare frekwinsje: 50/60HZ
Nominearre reststroom I/n(A)	0,03, 0,1, 0,3, 0,5;
Rated oerbleaune net-bestjoeringsstrom I nr	0,5i n
Ratings fan it bedriuw Betingsten kortslutingsstrom Inc	6KA
Rated betingst oerbliuwende kortsluting Strom I Ac	6KA
Beskerming klasse	IP20
Op symmetrysk DIN rail 35mm Panel mounting

Haadfunksjes fan STID-63 RCCB

Leakagebeskerming: De kearnfunksje fan 'e STID-63 RCCB is om reststrom yn it circuit te detektearjen en it circuit fluch ôf te snijen as lekkage wurdt ûntdutsen. Residuele streamingen wurde meastal feroarsake troch skansearre apparatuerisolaasje, brutsen triedden of minsklike elektrokusje.

Persoanlike feiligensbeskerming: Troch it lekkage-sirkwy fluch ôf te snijen, kin de STID-63 RCCB effektyf elektryske ûngelokken foarkomme en it libben fan personiel beskermje.

Elektryske brânprevinsje: Leak fan elektrisiteit kin liede ta oververhitting fan it sirkwy, wat op syn beurt kin liede ta brân, en de prompt ûntslutingsfunksje fan 'e STID-63 RCCB helpt sokke elektryske brânen te foarkommen.

It prinsipe fan wurking fan 'e STID-63 RCCB

De STID-63 RCCB befettet in ynterne reststroomtransformator om de reststroom yn it circuit te detektearjen. As de oerbliuwende stroom in foarynstelde wearde grutter is, trigget de transformator it frijlittingsmeganisme yn 'e STID-63 RCCB, wêrtroch't it it circuit fluch ôfsniet.

1. Residual Current Transformer: It is meastentiids in ringfoarmige izeren kearn dy't om it fjoer en nul draden fan it circuit omfettet. As d'r in ûnbalâns fan stroom is tusken de Fire- en Zero-draden (d.w.s. d'r is in oerbliuwende stroom), fynt de transformator dizze ûnbalâns en genereart magnetyske flux.

2.Trippingmeganisme: As de transformator in oerbliuwende stroom ûntdekt dy't in foarynstelde wearde grutter is, triggert it trippingmeganisme. It trippingmeganisme kin in elektromagneet wêze, in meganyske spring, of in oar type meganisme dat wurdt brûkt om it circuit fluch ôf te snijen.

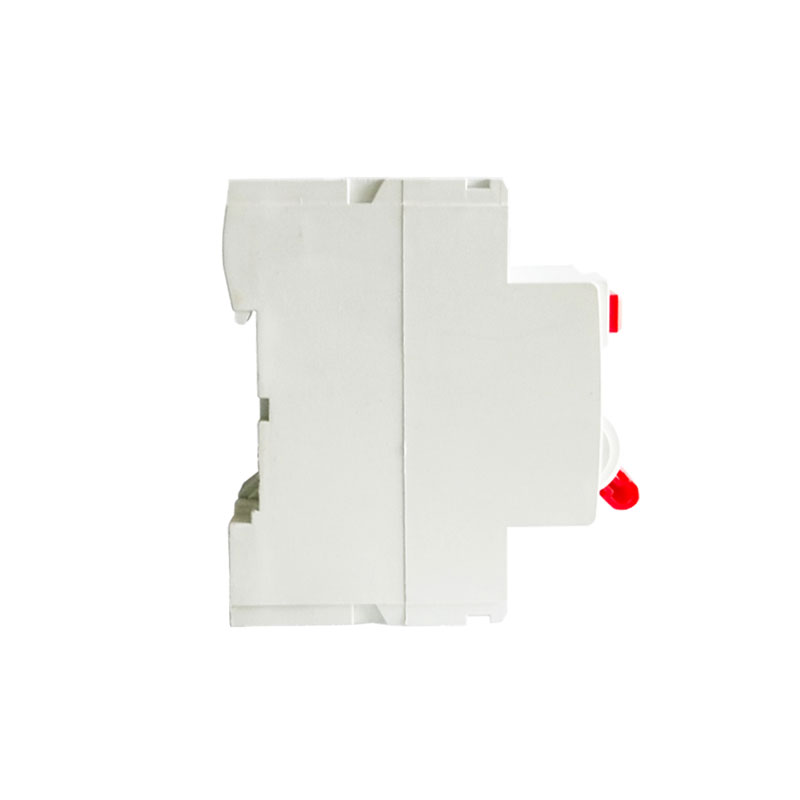

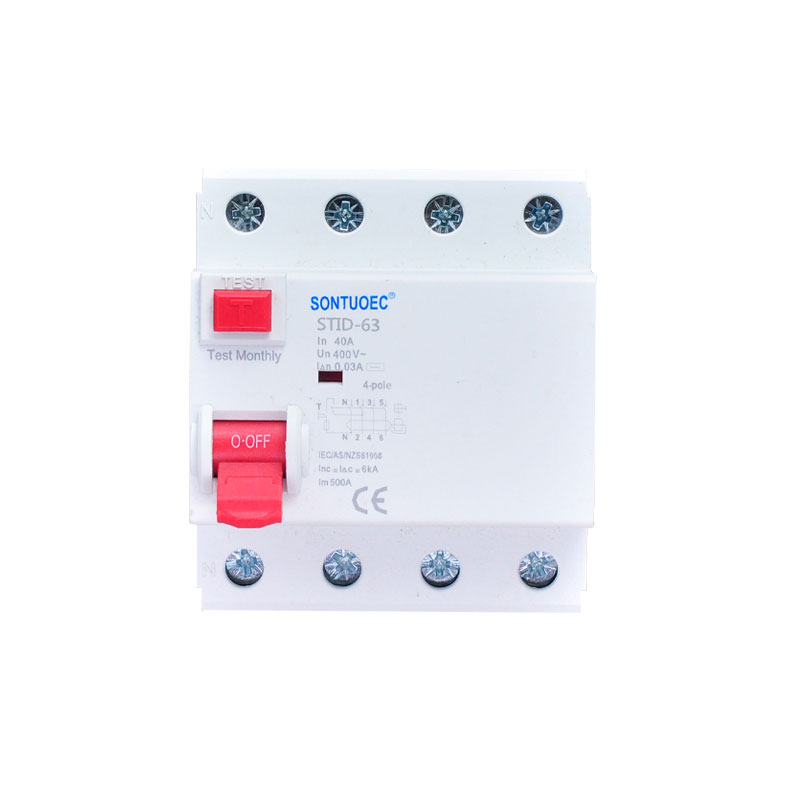

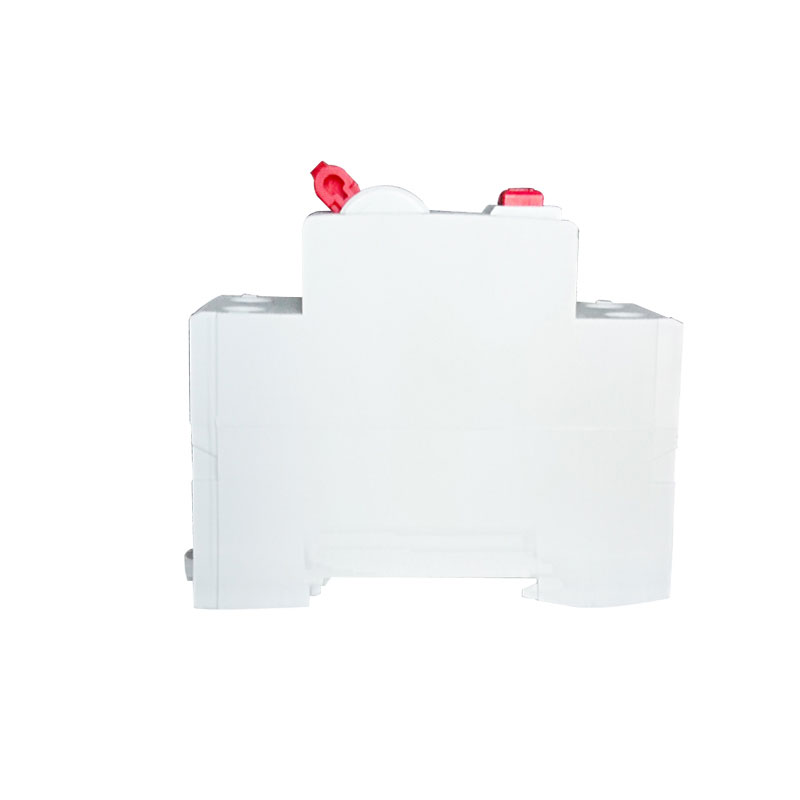

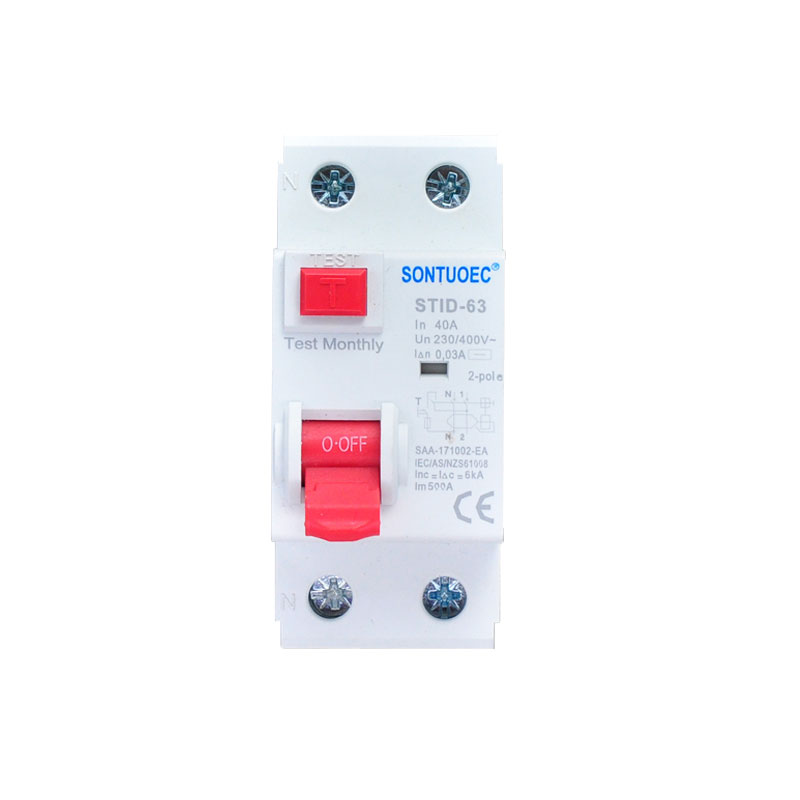

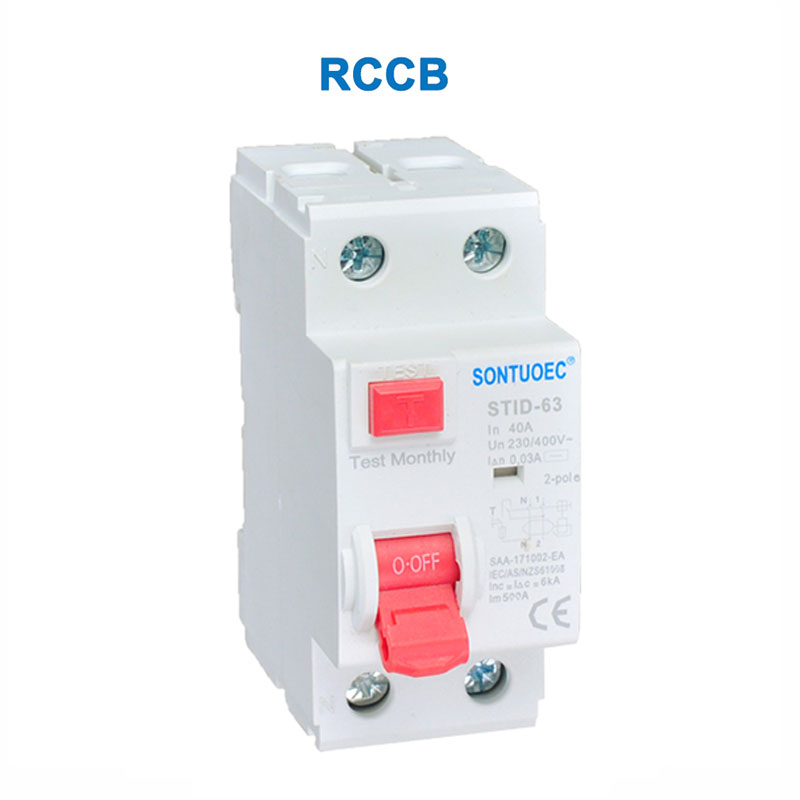

STID-63 RCCB

Skaaimerken fan STID-63 RCCB

Hege gefoelichheid: STID-63 RCCB kin lytse lekstroom fluch detectearje en it circuit yn in heul koarte tiid ôfbrekke.

Hege betrouberens: Nei strange testen en sertifisearring hawwe STID-63 RCCB's hege betrouberens en stabiliteit en kinne lang stabyl operearje.

Maklik te ynstallearjen en te ûnderhâlden: STID-63 RCCB nimt normaal modulêr ûntwerp oan, maklik te ynstallearjen en te ûnderhâlden.

Breed oanbod fan beskerming: STID-63 RCCB's binne geskikt foar in breed oanbod fan elektryske systemen, ynklusyf wen-, kommersjeel en yndustriële.

Applikaasje senario fan STID-63 RCCB

STID-63 RCCB's wurde breed brûkt yn situaasjes wêr't it ferlet is om persoanlik ferwûning en elektryske brânen te foarkommen feroarsake troch lekken fan elektrisiteit. Bygelyks:

1.Residential elektryske systeem: Yn in wenning wurde STID-63 RCCB's meastentiids ynstalleare yn 'e haadferdielingsfak of tûke distribúsjekast om de elektryske circuits fan' e hiele wenning of in spesifyk gebiet te beskermjen.

2.Kommersjele elektryske systemen: Yn kommersjele gebouwen kinne STID-63 RCCB's brûkt wurde om circuits te beskermjen yn kantoaren, winkels, restaurants en oare lokaasjes.

3.Industrial Electrical Systems: Yn yndustriële gebieten wurde STID-63 RCCB's typysk brûkt om krityske sirkels te beskermjen lykas produksjelinen, meganyske apparatuer en kontrôlesystemen.
