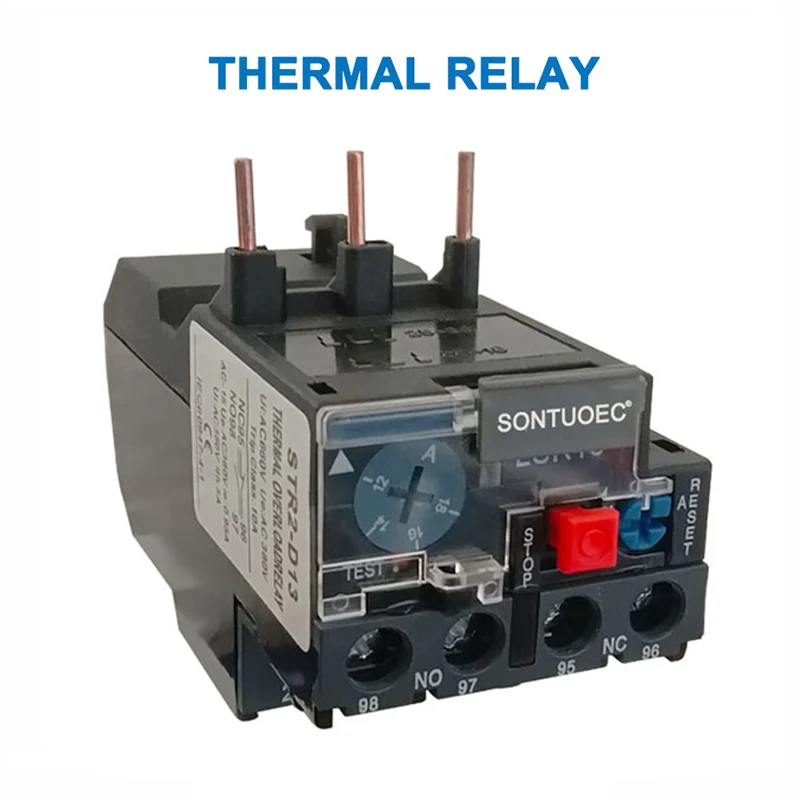

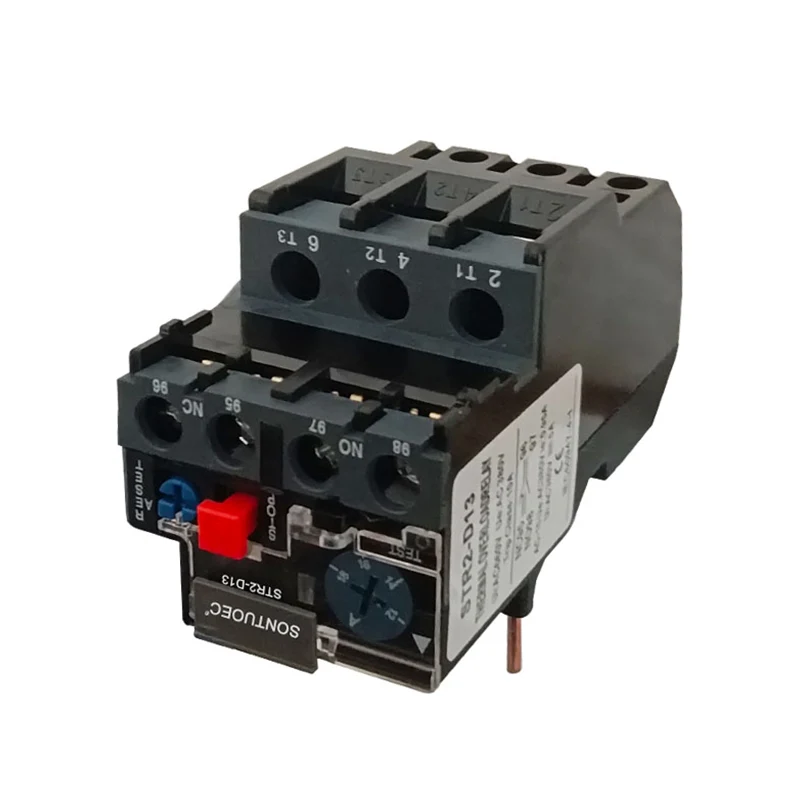

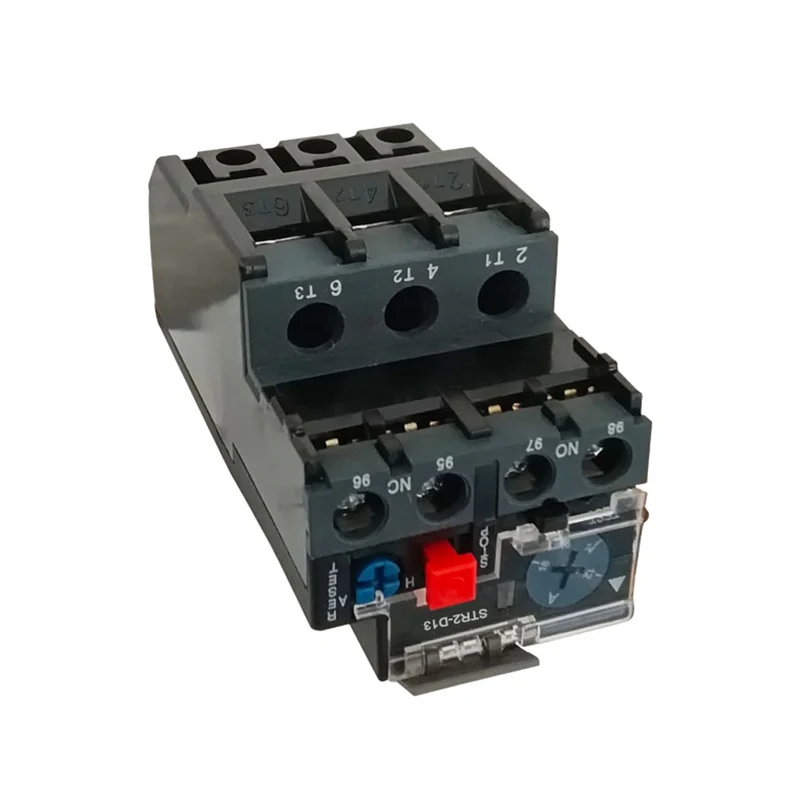

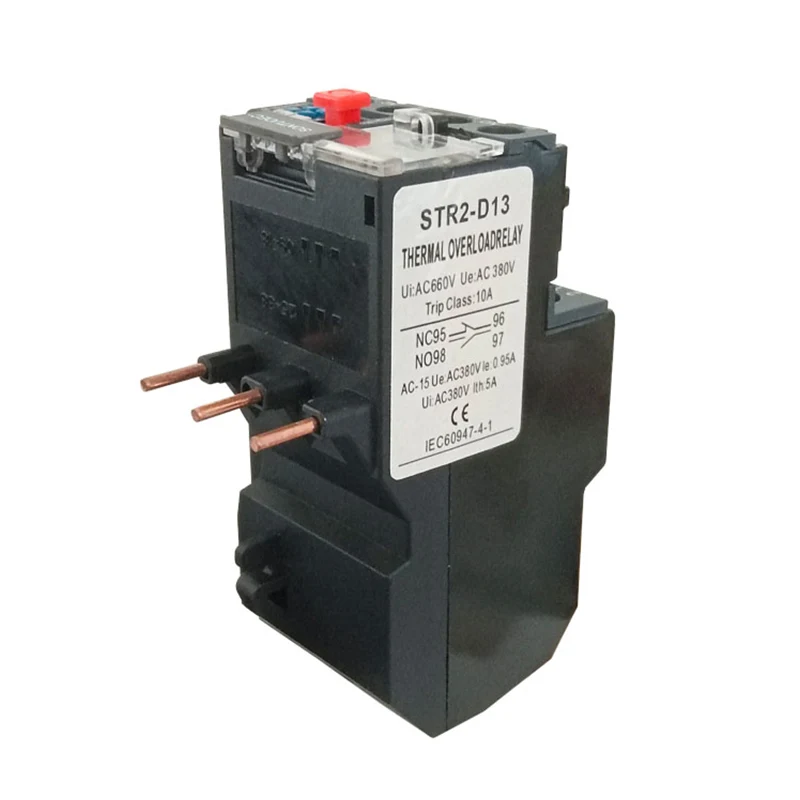

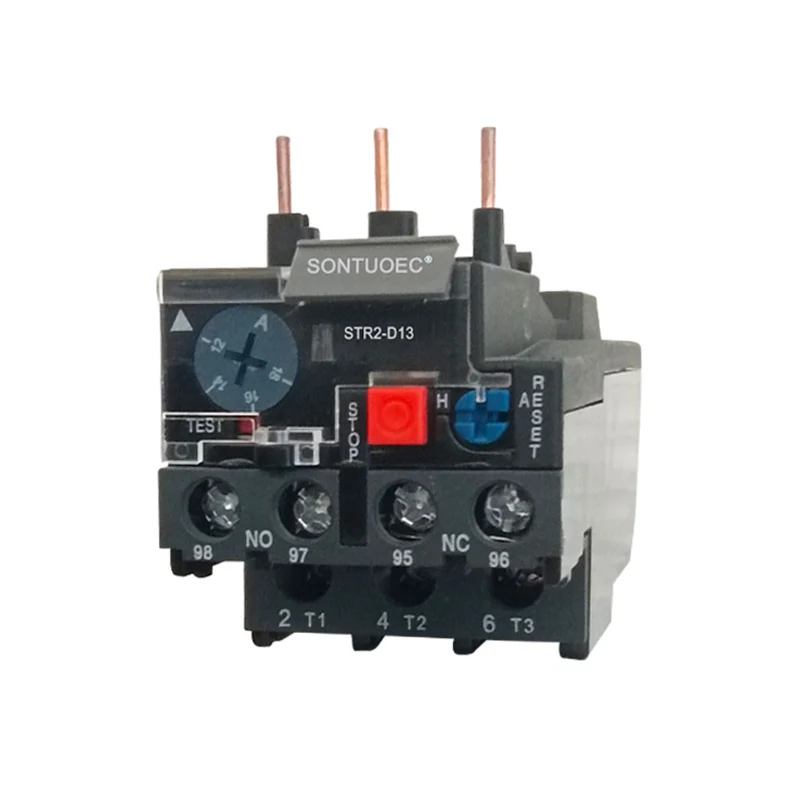

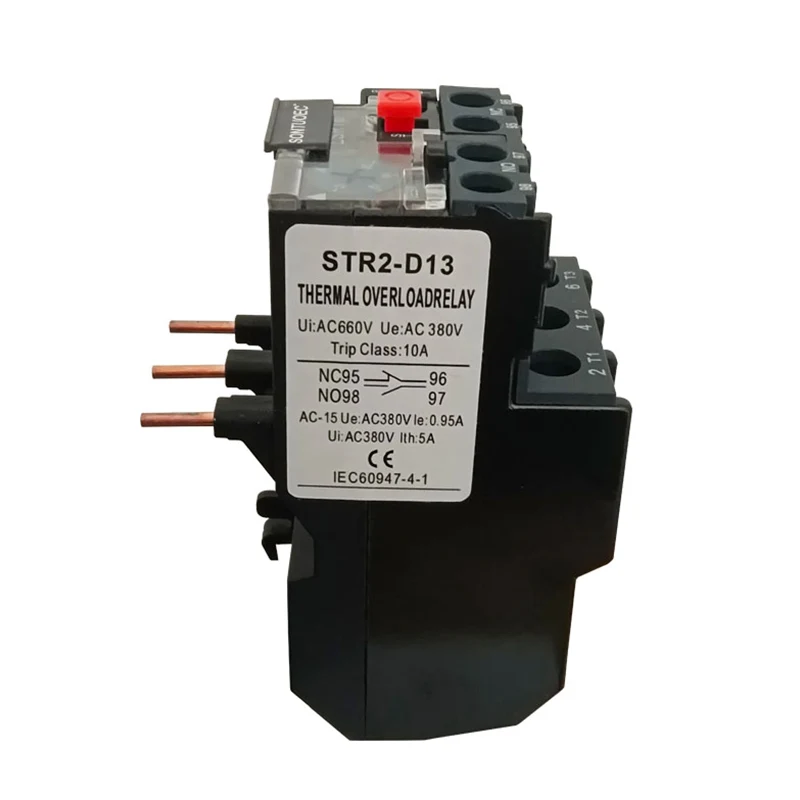

Str2-D13 Thermyske relay

Str2-D13 Thermyske relais is it gebrûk fan hjoed troch de hjitt troch de termyske elemint, sadat d'r de aksje fan 'e ferbiningsformearje is, om de kontrôle-sirkwy te befoarderjen, om de overload-beskerming te berikken, te berikken, om de overbelesting fan' e motor te berikken. As in overload beskerming Element of Motor, Str2-D13 hat thermyske relay de foardielen fan lytse grutte, ienfâldige struktuer en lege kosten.

Model:STR2-D13

Stjoer Inquiry

produkt Omskriuwing

Spesifikaasjes:

Produkt Namme	Thermyske overload relay
Model	Str2-D13
Materiaal	Plestik, elektroanyske komponinten
Thermysk kontakt	1no + 1NC
Thermyske relayeare hjoeddeistige	0.1a-25a
Ferstelbere hjoeddeistige berik (a) ynstelle berik	1a-1.6a
	1.6a-2.5a
	4a-6a
	5.5a-8a
	7a-10a
	9a-13a
	12-18a
	17A-25a
	Pls notysje it hjoeddeistige berik as jo de bestelling pleatse
ui
Frekwinsje	660V
Tripping Class	50 / 60HZ
Totale grutte (sawat)	7 × 4.5 × 7,5cm / 2.8 "× 1,8 × 2,95" (L * W * H)
Kleur	As ôfbylding werjûn

Main Techical Parameters

Model	Rated hjoeddeistich	NEE.	Ynstelle fan in)	Foar Contactor
Str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0,22 ~ 0,25
		1303	0.25 ~ 0.3 ~ 0,35 ~ 0.4
		1304	0.4 ~ 0,05 ~ 0.63
		1305	0.63 ~ 0,8 ~ 0,9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.5 ~ 2.2 ~ 2.5	Str72-12 ~ 32
		1308	2,5 ~ 3 ~ 3,5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str72-12 ~ 32
		1322	17 ~ 21 ~ 25	Str72-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Strr2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 41 ~ 46 ~ 50	Str72-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str72-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	STR2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
StrR2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Gearstalling en struktuer

Str2-D13 Thermyske relais bestiet foaral út ferwaarmingselemint, bimetale, kontakten en in set fan oerdracht- en oanpassingsmeganisme. Under har is it ferwaarmingselemint in stik ferset draad mei lytse wjerstânwearde, dy't is ferbûn yn searje yn it haad-sirkwy fan 'e motor om beskerme te wurden; It Bimetal-blêd is makke fan twa soarten metalen lekkens mei ferskate koëffisjinten fan thermyske útwreiding rôle en byinoar yndrukt, en as de elektryske hjoeddeistige troch it ferwaarmingselemint sil wurde troch it hjittens.

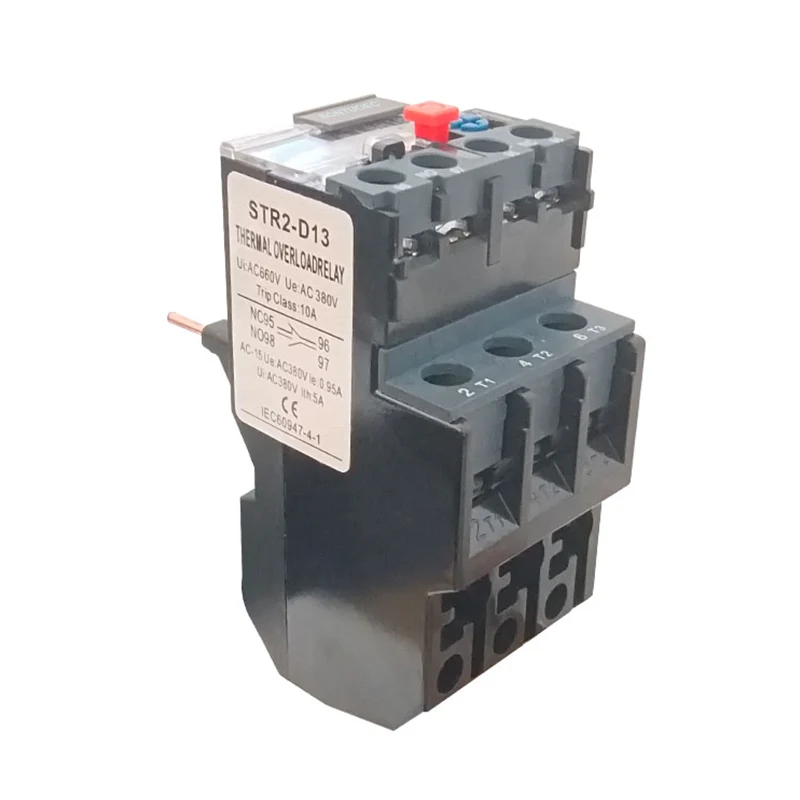

STR2-D13 Thermal Relay

Technyske parameters

De wichtichste parameters fan Str2-D13 Thermyske relais omfetsje Rate opnommen spanning, beoardiele hjoeddeistige, beoardiele frekwinsje- en rektifikaasje-aktueel berik. Under har ferwiist de beoardielde spanning nei de heechste spanningwearde dat de Str2-D13 Thermyske relais normaal kin wurkje, oer it algemien 220V, 600V, ensfh.; De beoardielde hjoeddeistige ferwiist nei de hjoeddeistige fia de Str2-D13 Thermyske relay; De beoardielde frekwinsje wurdt oer it algemien ûntworpen yn oerienstimming mei de 45-62Hz; It berik fan 'e beoardielde hjoeddeistige beskriuwt de relaasje tusken de aksje tiid fan' e Str2-D13 Thermyske relay en it plein fan 'e hjoeddeistige omkrimmer fan in bepaalde stipe.

Bestjoere skaaimerken

De bestjoerings-skaaimerken fan in STR2-D13 THERMALE RELAY hingje foaral ôfhinklik fan syn ynterne Bimetal en ferwaarming elemint. As de motor wurdt oerladen nimt, nimt de hjoeddeistige yn 'e winding yn' e Strime troch it Str2-D13 ek, wêrtroch in gruttere omfang nei in ferbine rekke yn aksje komt en it kontroleart fan it Control Circuit. Neidat de Str2-D13 Thermyske relais is aktearre, fereasket de bimetal in perioade fan koeling foardat it kin wurde reset.

Rol en applikaasje

Str2-D13 Thermyske relays wurde fral brûkt om elektryske motors te beskermjen tsjin fouten lykas overloads, fazebrekken en unbalansearre trije-faze-power-leveringen. Yn Motor Circuits binne Str2-D13 THERMAL Relays it meast effektyf as brûkt yn kombinaasje mei circuit-breakers mei koarte-circuit-beskerming. Derneist kinne Str2-D13 THERMAL-relais ek wurde brûkt foar overload-beskerming fan oare elektryske apparatuer of elektryske sirkwy.

Foarsoarchsmaatregels foar seleksje en gebrûk

By it selektearjen fan Str2-D13 Definale ynstelling, moat útwreiding fan 'e motor wurde makke, it Str2-D13 THR2-D13 THEMALE RELAD WURDT WURDT WURKT WURKT WURKT DAT DAT WIRING KORRT KORRT EN FIRM IS KORREKT.

Yn 'e rin fan gebrûk moat de Working Status fan' e Str2-D13 regelmjittich kontrolearje om te soargjen dat de normale overload is, moat de motor opnij om 'e motor wer te begjinnen, soe de Str2-D13 THERMALE REMAND moatte wurde reset.
