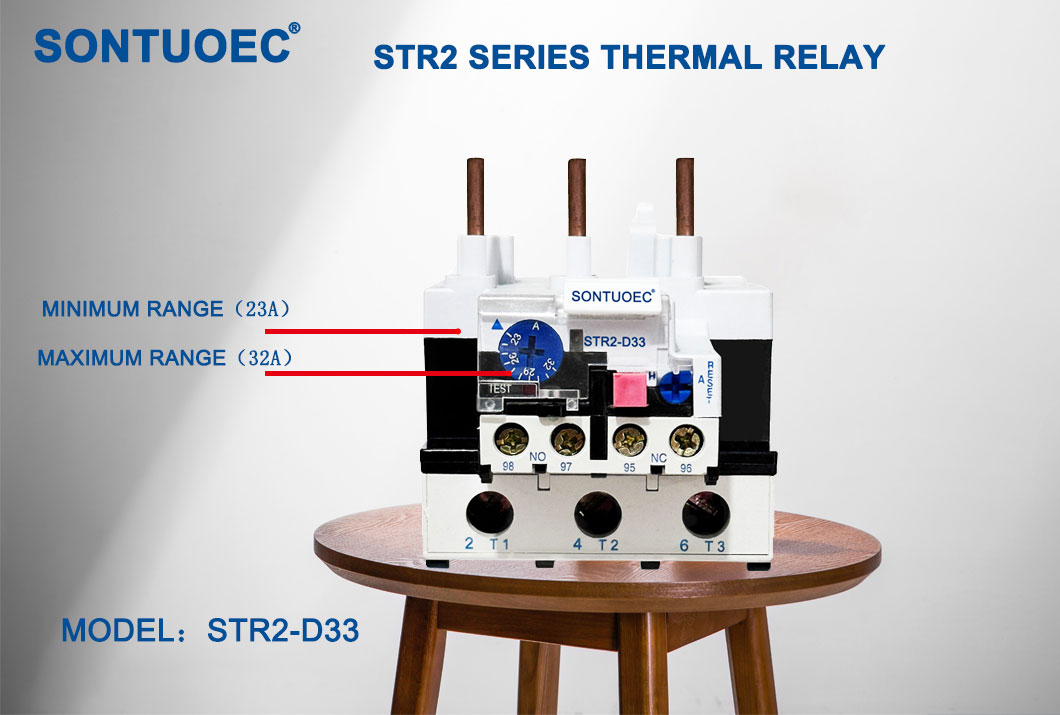

Str2-D33 Thermyske overload relais

Str2-D3-D33 Thermyske overload relays wurkje op it prinsipe fan it thermyske effekt fan elektryske stroom. As in motor wurdt oerladen nimt de hjoeddeistige ferheget, wêrtroch't it ferwaarmingselemint yn 'e thermyske overload relais is te ferwaarmjen. Dizze hjittens wurdt oerbrocht nei it Bimetal, dat is makke fan twa metalen mei ferskate koëffisjinten fan thermyske útwreiding, sadat it bûcht by it ferwaarmjen. As de bûget in bepaald punt berikt, triget it in meganysk apparaat, normaal in kontakt, dy't de stroomfoarsjenning fan 'e motor losmeitsje, dus it beskermjen fan skea.

Stjoer Inquiry

produkt Omskriuwing

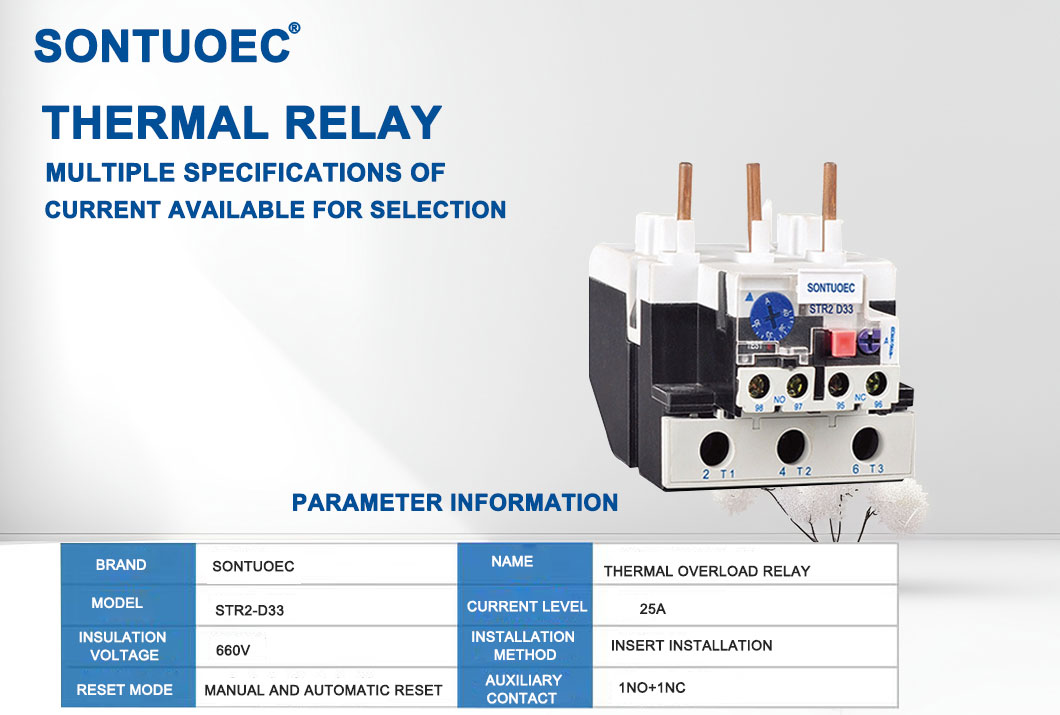

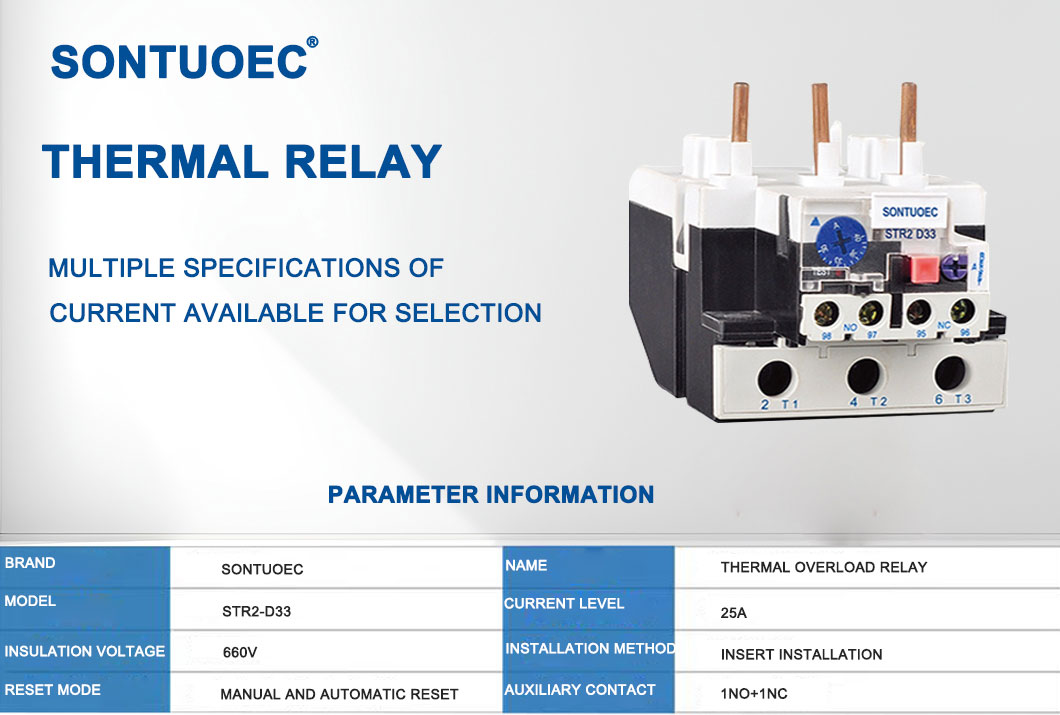

Spesifikaasjes:

Produkt Namme	Thermyske overload relay
Model	ST2-D33
Materiaal	Plestik, elektroanyske komponinten
Thermal Kontakt	1no + 1NC
Thermal Relaymated stroom	23A-93a	Pls opmerking de hjoeddeistige berik
Str2-93	Ferstelbere hjoeddeistige berik (a) ynstelle berik	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 41 ~ 46 ~ 50	Str72-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str72-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	STR2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
Frekwinsje	660V
Tripping Class	50 / 60HZ
Kleur	As ôfbylding werjûn

Main Techical Parameters

Model	Rated hjoeddeistich	NEE.	Ynstelle fan in)	Foar Contactor
Str2-25	25	1301	0.1 ~ 0.12 ~ 0.14 ~ 0.16	Str2-9 ~ 32
		1302	0.16 ~ 0.19 ~ 0,22 ~ 0,25
		1303	0.25 ~ 0.3 ~ 0,35 ~ 0.4
		1304	0.4 ~ 0,05 ~ 0.63
		1305	0.63 ~ 0,8 ~ 0,9 ~ 1
		1306	1 ~ 1.2 ~ 1.4 ~ 1.6
		1307	1.6 ~ 1.5 ~ 2.2 ~ 2.5	Str72-12 ~ 32
		1308	2,5 ~ 3 ~ 3,5 ~ 4
		1309	4 ~ 5 ~ 6
		1312	5.5 ~ 6 ~ 7 ~ 8
		1314	7 ~ 8 ~ 9 ~ 10
		1316	9 ~ 11 ~ 13
		1321	12 ~ 14 ~ 16 ~ 18	Str72-12 ~ 32
		1322	17 ~ 21 ~ 25	Str72-12 ~ 32
		1353	23 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
Strr2-36	36	2353	23 ~ 26 ~ 29 ~ 32	Str2-25 / 32 (LC1-D25 / 32)
		2353	28 ~ 32 ~ 36	Str2-32
		2353	30 ~ 40	Str2-32
Str2-93	93	3322	23 ~ 26 ~ 32	Str2-40 ~ 95
		3353	17 ~ 25
		3355	30 ~ 33 ~ 36 ~ 40
		3357	37 41 ~ 46 ~ 50	Str72-50 ~ 95
		3359	48 ~ 51 ~ 60 ~ 65	Str72-50 ~ 95
		3361	55 ~ 0 ~ 65 ~ 70	STR2-62 ~ 95
		3363	63 ~ 71 ~ 80	Str2-80 / str2-95
		3365	80 ~ 85 ~ 93	Str2-95
StrR2-140	140		80 ~ 104
			95 ~ 120
			110 ~ 140

Hoofdunks

Overload-beskerming: As de lading fan 'e motor is grutter dan de ratedwearde is, sil de thermyske overload relais de stroomfoarsjenning ôf snije om de motor te foarkommen fan' e motor út te foarkommen.

Overheat beskerming: As de motor om ien of oare reden om ien of oare reden om 'e earetmaster as earme hjittissipaasje of earme hjittissipaasje), sil de thermyske overload relais ek de macht oanbod ôf snije.

Yntsjange Funksje: In protte thermyske overload-relays hawwe in oantsjuttingspunksje, hokker signalen of feroaret de status as de motor wurdt oerladen of te folle dat de operator yn 'e tiid kin fine.

Auto Relay Str2-D-searje thermyske overload kin brûkt wurde yn it circuit fan 50/93-overbehearder, as de relaymentferiening yn St1-searje, is it meast avansearre Termale relais yn 'e njoggentich yn' e wrâld yn 'e wrâld dy't de produkten foldogge oan IEC 60947-1.

Applikaasje-senario's

Thermyske oerladen relais wurde breed brûkt yn in ferskaat oan yndustriële en kommersjele omjouwings, foaral yn apparatuer dy't elektryske motoren fres fereasket. Se wurde bygelyks brûkt yn pompen, compressors, fans, oerbrûkers, en in ferskaat oan oare meganyske apparatuer om te soargjen dat sokke apparatuer feilich kin wurde ôfsluten yn it gefal dat yn 'e evenemint kin wurde ôfsluten.

Seleksje en ynstallaasje

By it selektearjen fan in thermyske overload relais, faktoaren, lykas de macht fan 'e motor fan' e motor, bestjoeringsomjouwing, en laden karakteristiken moatte wurde beskôge. It is ek nedich om te soargjen dat it wurdearre stroom fan 'e thermyske overload-relait oerienkomt mei de wurdearre stroom fan' e motor, en dat it passende overbehead beskermers hat.

By it ynstallearjen fan in thermyske overload-relais, moatte jo de rjochtlinen fan 'e fabrikant folgje en soargje derfoar dat it goed is ferbûn mei de macht en kontrôle fan' e motor en kontrôle fan 'e motor. Derneist moatte termyske oerladen relays wurde ynspekteare en ûnderhâlden om regelmjittich te fersoargjen om te soargjen foar de juste operaasje en Long Service Life.

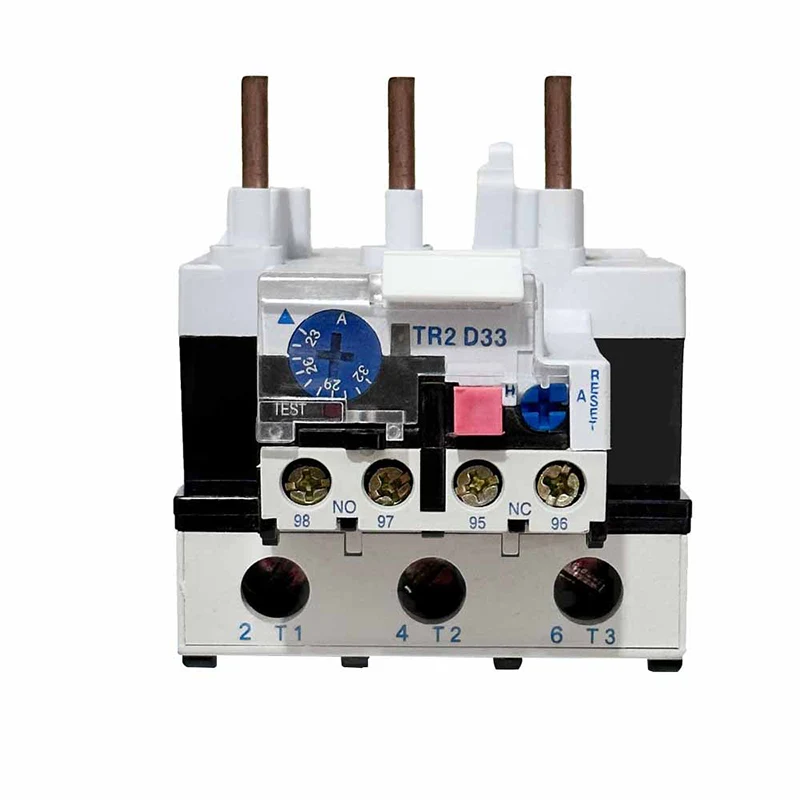

STR2-D33 Thermal Overload Relay
